ТИМ Кредо Трансформ

Программа обработки и трансформации растрового изображения, полученного сканированием исходного картографического материала и аэрофотоснимков или импортом файлов различных форматов, ортокоррекции одиночных космических снимков. Результатом работы программы является электронная растровая подложка для САПР и ГИС.

Функционал программы позволяет обрабатывать растровые изображения большого размера (размер файлов может превышать 2 ГБ) и любой глубины цвета путем модификации палитры, цветности, контрастности, применения различных методов метрически корректной трансформации. Одновременно обеспечивается привязка обрабатываемых фрагментов в выбранной системе координат, трансформирование растрового поля при смене системы координат, устранение несводок их контуров, сшивка отдельных фрагментов растра в единое поле и обрезка нужной части растра. В программе обеспечивается просмотр изображений космических снимков с использованием данных WMS, в установленной пользователем системе координат. Предусмотрена возможность сохранения просматриваемого изображения в файл, на диск, в системе координат проекта из бесплатных сервисов для дальнейшего некоммерческого использования полученной информации.

Подготовленные растровые фрагменты могут быть дополнены компоновочной и ситуационной схемами, текстами, геометрическими фигурами и выведены на печать в виде чертежей или сохранены в файлы для создания электронных архивов. Для этих целей предназначен компоновщик чертежей, встроенный в программу.

Электронная растровая подложка, полученная в программе, может экспортироваться в файлы разных форматов для передачи в другие программы и системы.

ТРАНСФОРМ уверенно занимает свое место в технологической цепочке обработки материалов инженерно-геодезических изысканий с помощью программых продуктов комплекса CREDO. Использование программы позволяет быстро и качественно выполнять работы по геодезическому, топографическому, картографическому, землеустроительному и проектному направлениям.

Программа обработки и трансформации растрового изображения, полученного сканированием исходного картографического материала и аэрофотоснимков или импортом файлов различных форматов, ортокоррекции одиночных космических снимков. Результатом работы программы является электронная растровая подложка для САПР и ГИС.

Исходные данные

В качестве исходных могут быть использованы следующие виды данных:

• проекты в форматах CREDO TMD версий 3.x – 4.0;
• схемы, планы, планшеты, листы топокарт, иные картматериалы в следующих форматах: TIFF (GeoTIFF), JPEG, JPEG2000, PNG, CRF, ECW, RSW;
• растровые файлы PNG, JPEG, JPEG2000, ECW с внешними файлами-спутниками привязок в форматах MapInfo (TAB), Worldfile (wld, bpw, jgw, pgw, tfw, EWW), CREDO DOS (TIE), OziExplorer (MAP);
• растровые файлы с встроенной информацией о привязке в форматах CRF, ECW, RSW, TIFF (GeoTIFF);
• матрицы высот в форматах SRTM ASCII, GeoTIFF, MTW 2000, TXT.

Обработка и трансформация растровых изображений

Программа предлагает разнообразный функционал для обработки и трансформации в пользовательской системе координат исходных растровых изображений:

• поддержка локальной системы координат или систем координат в проекциях Transverse Mercator, Mercator, PseudoMercator, Lambert Conformal Conic, Orthographic (рисунок 1);

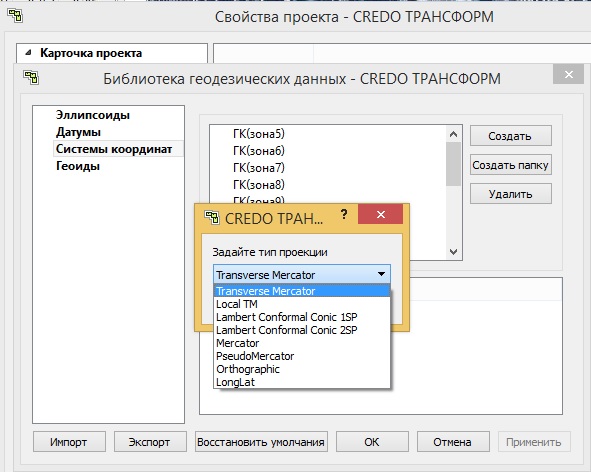

Рисунок 1. Быстрая настройка свойств проекта

• задание координат опорных точек в плоских прямоугольных координатах или градусном представлении (за исключением локальной СК);
• привязка топографических карт в стандартной разграфке в СК-42 по четырем углам с указанием номенклатуры листов. Автоматическое распознавание и генерация опорных точек в местах расположения линий перекрестий координатной сетки на топографических картах в стандартной разграфке.
• выполнение трансформации по опорным точкам с известными координатами и, для стыкуемых фрагментов, по относительным (общим) точкам фрагментов;
• автоматическое распознавание и генерация опорных точек в местах расположения крестов координатной сетки на планшетах в соответствии с выбранным масштабом и размером планшета.
• последующий контроль созданных опорных точек, назначение контрольных точек (рисунок 2);

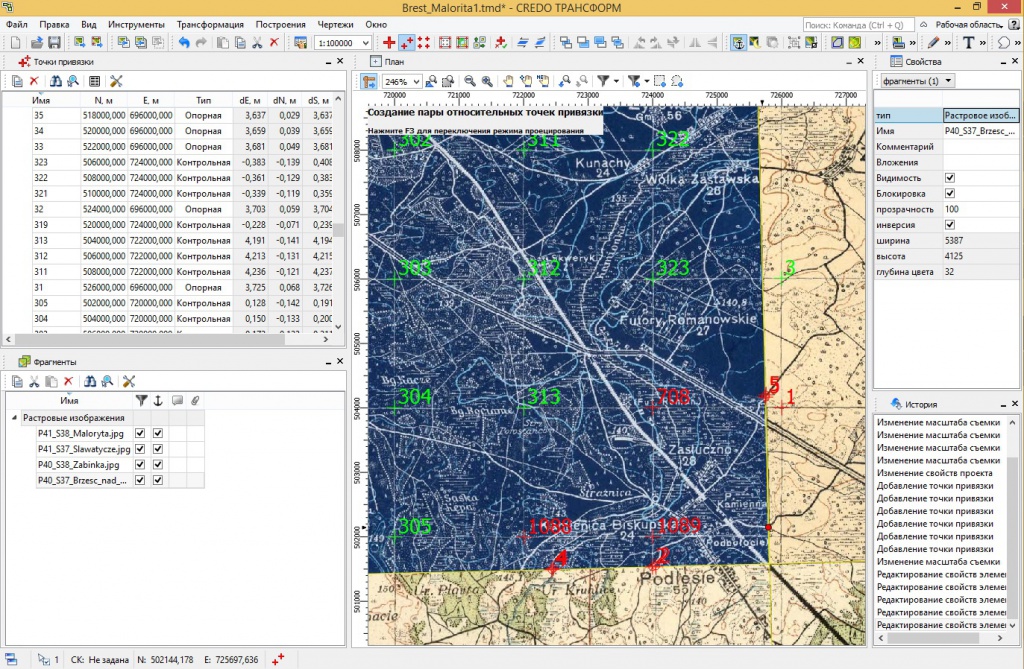

Рисунок 2. Удобное назначение опорных точек на фрагменте снимка

• аффинная трансформация растровых файлов для устранения равномерных линейных искажений;
• кусочно-линейная трансформация растровых фрагментов для устранения нелинейных искажений, вызванных погрешностями сканирования и деформациями исходного картографического материала;
• при изменении системы координат – автоматический пересчет координат опорных точек с последующей трансформацией растра (за исключением локальной системы координат);
• выполнение интерполяции цвета пикселей, в процессе трансформации, по методам билинейному и ближайших соседей;
• устранение несводок контуров на смежных фрагментах при помощи пар относительных точек;
• сшивка (объединение) нескольких фрагментов в единое растровое поле в единой системе координат;
• сшивка (объединение) нескольких фрагментов в единое растровое поле по совмещенным точкам фрагментов;
• выделение растрового фрагмента из общего растрового поля;
• замена выбранного цвета пикселей на другой цвет;
• управление прозрачностью фрагментов;
• просмотр WEB-изображения из сервисов Google Maps, Экспресс Космоснимки в пользовательской системе координат основанной на одном из датумов: WGS-84, СК-42, СК-95 и т.д.;
• сохранение выбранной области просматриваемого WEB-изображения Google Maps в файл с одновременной загрузкой в его программу в пользовательской системе координат;
• ортокоррекция одиночных космических снимков с использованием матрицы высот в форматах SRTM ASCII, MTW 2000, GeoTIFF, TXT и с возможностью учета данных модели геоида EGM 2008;
• печать растрового поля или выбранного фрагмента с разбивкой на листы в выбранном масштабе;
• экспорт участка, выбранного прямоугольной маской, отдельных фрагментов или всего растрового поля в комплекс CREDO, системы Mapinfo, Arcview, PHOTOMOD и т.д. с известными координатами и для стыкуемых фрагментов по относительным (общим) точкам фрагментов.

Результаты

Для выпуска итоговой документации с фрагментами растров в программу встроен компоновщик чертежей. Он позволяет разместить отдельные фрагменты произвольной формы на стандартных листах, оформить листы чертежей, дополнить ведомостями в формате CRD, компоновочной и ситуационной схемами, текстами, геометрическими фигурами, разбить чертеж формата, превышающего формат печатающего устройства, на склеиваемые листы. Печать производится в масштабе съемки либо в произвольном масштабе. Подготовленный в ТРАНСФОРМ чертеж можно сохранить в файл, что дает возможность пллдбьзователю создавать электронные архивы чертежей.

Электронная растровая подложка, полученная в программе, может использоваться в программных продуктах комплекса CREDO и в других проектирующих и геоинформационных системах. Для этих целей подложка может быть сохранена в файлах различных форматов:

• растровые файлы в формате CREDO (TMD) версий 3.1 – 4.0;
• трансформированные файлы (проект, фрагмент) без информации о привязке в форматах CRF, RSW;
• трансформированные файлы с встроенной информацией о привязке в форматах CRF, TIFF (GeoTIFF), RSW. В формате GeoTIFF сохраняются сведения о геопространственной привязке;
• трансформированные файлы с информацией о привязке в файлах-спутниках, в форматах Worldfile (c BMP – WLD, BPW; c GIF – WLD, GFW; c JPEG – WLD, JGW; c PNG – WLD, PGW; c TIFF – WLD, TFW), MapInfo (c BMP, GIF, JPEG, PNG, TIFF - TAB);
• матрицы высот в формате TXT, GeoTIFF;
• чертежи.
