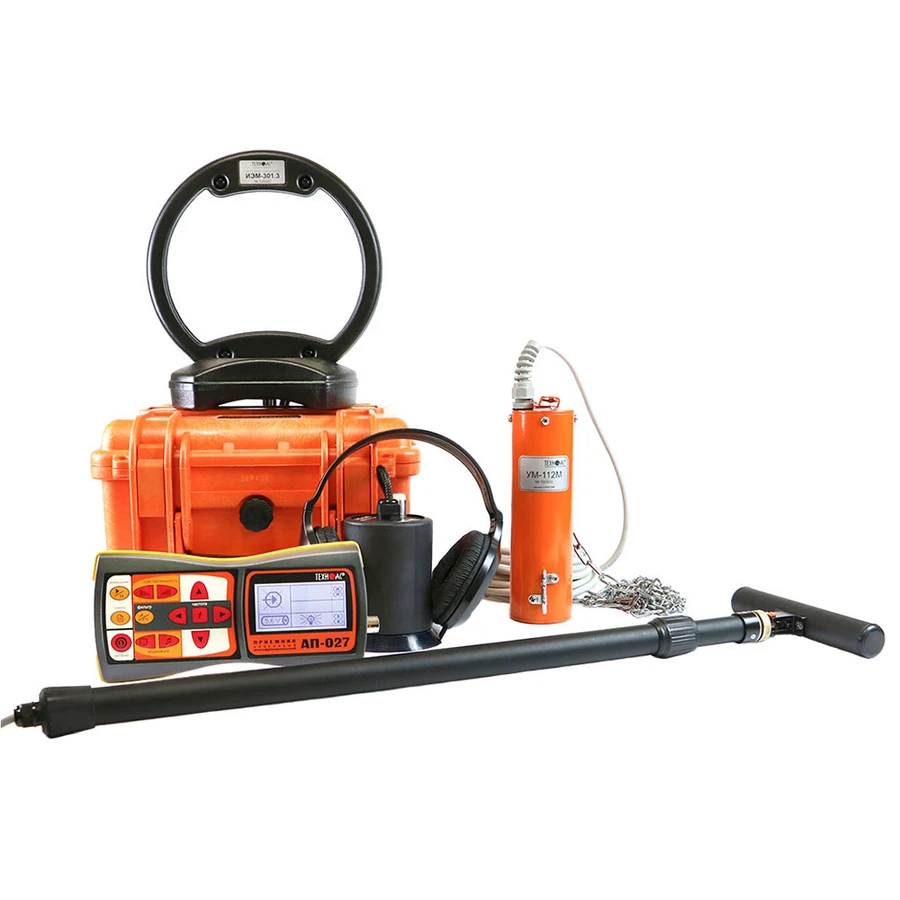

Трассотечеискатель Успех ТПТ-522Н

Назначение

• Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении более 5 км от места подключения генератора.
• Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
• Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
• Обследования участков местности перед проведением земляных работ.
• Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Рекомендуемые области применения

• Теплосети
• Водоканал
• Газораспределительные сети

Особенности

Трассотечеискатель для диагностики неметаллических и металлических трубопроводов "Успех ТПТ-522Н" – универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с акустическим датчиком

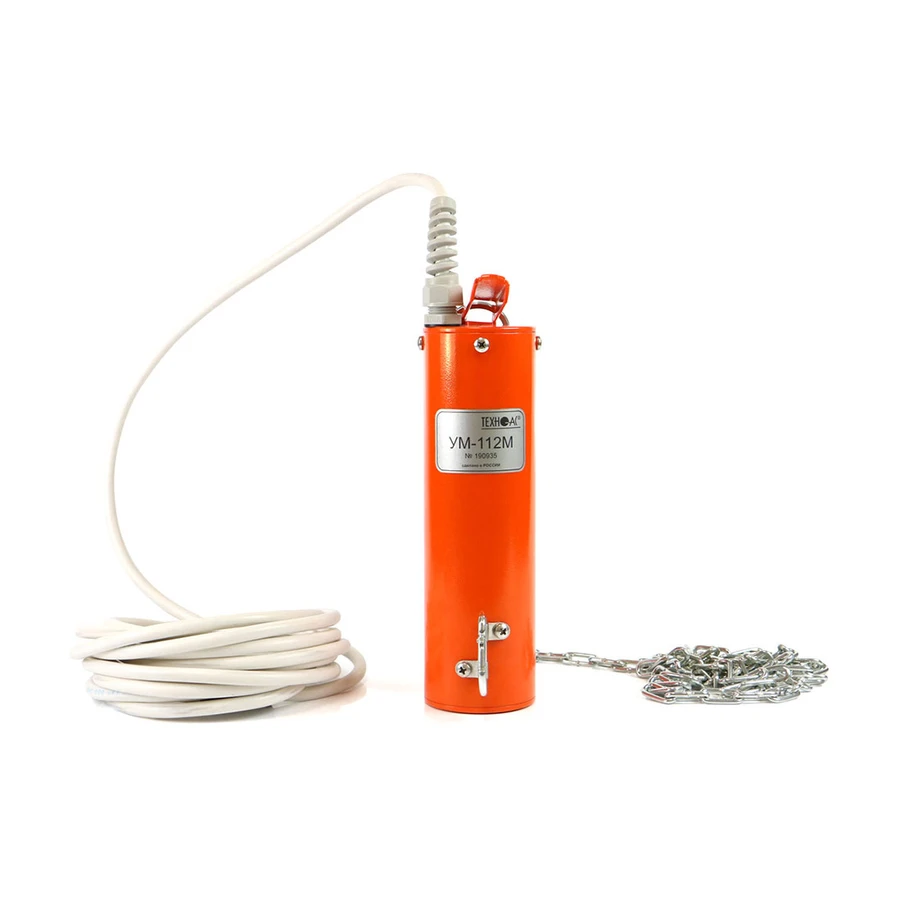

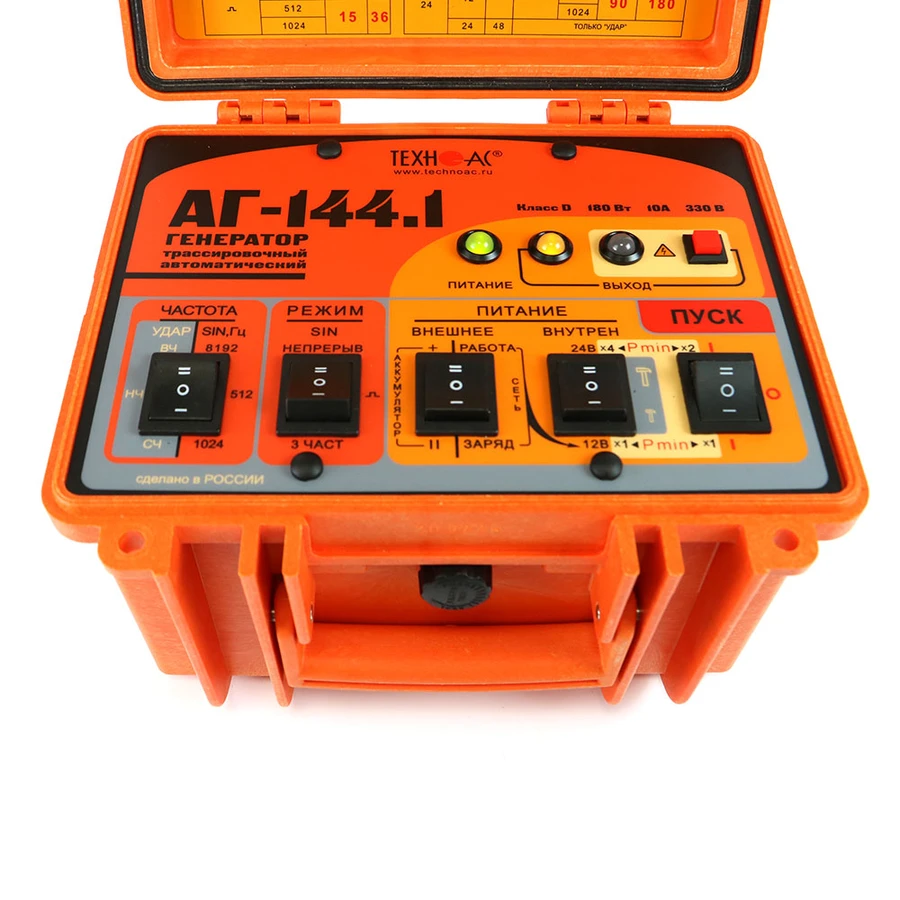

• Использованием в работе генератора переменной мощности "АГ-144.1" (7,5 Вт –180 Вт) и механизма ударного "УМ-112М" (единственного в России).
• Полным отсутствием паразитных наводок на соседние объекты (трубы).
• Очень высокой точностью локализации.

Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.)

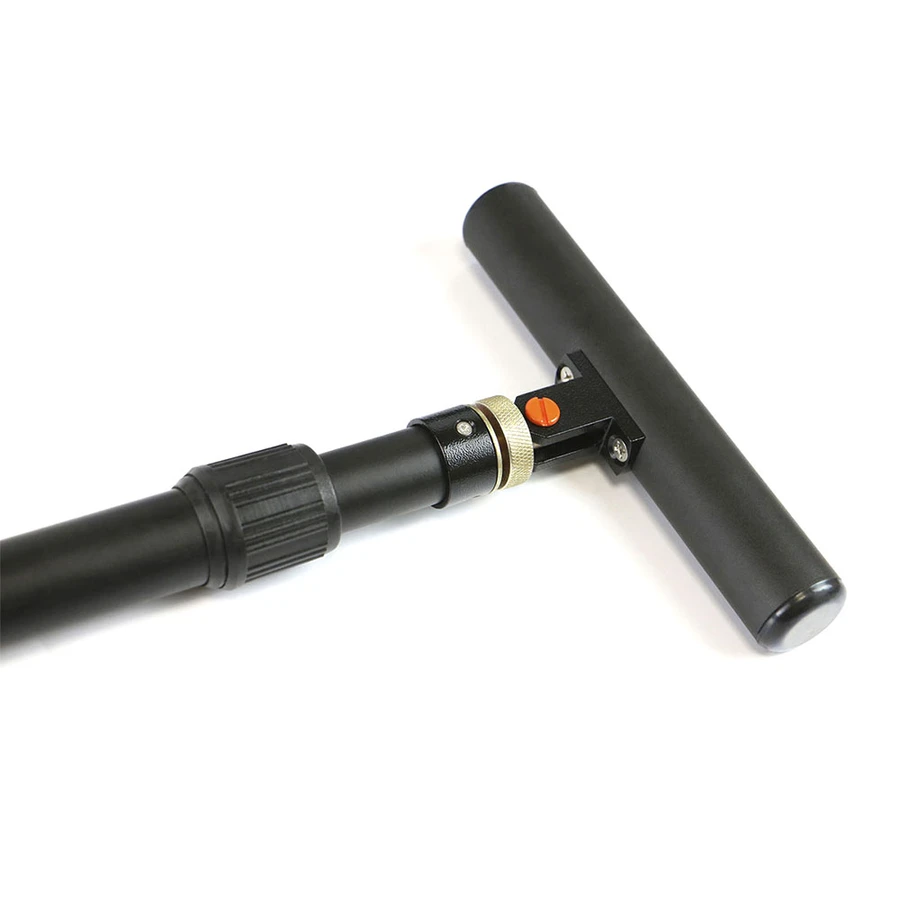

2. Трассоискатель с электромагнитным датчиком

• Возможность выбора мощности от 7,5 до 180 Вт.
• Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
• Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
• Длительное время работы (до 18 часов при выборе малой мощности).

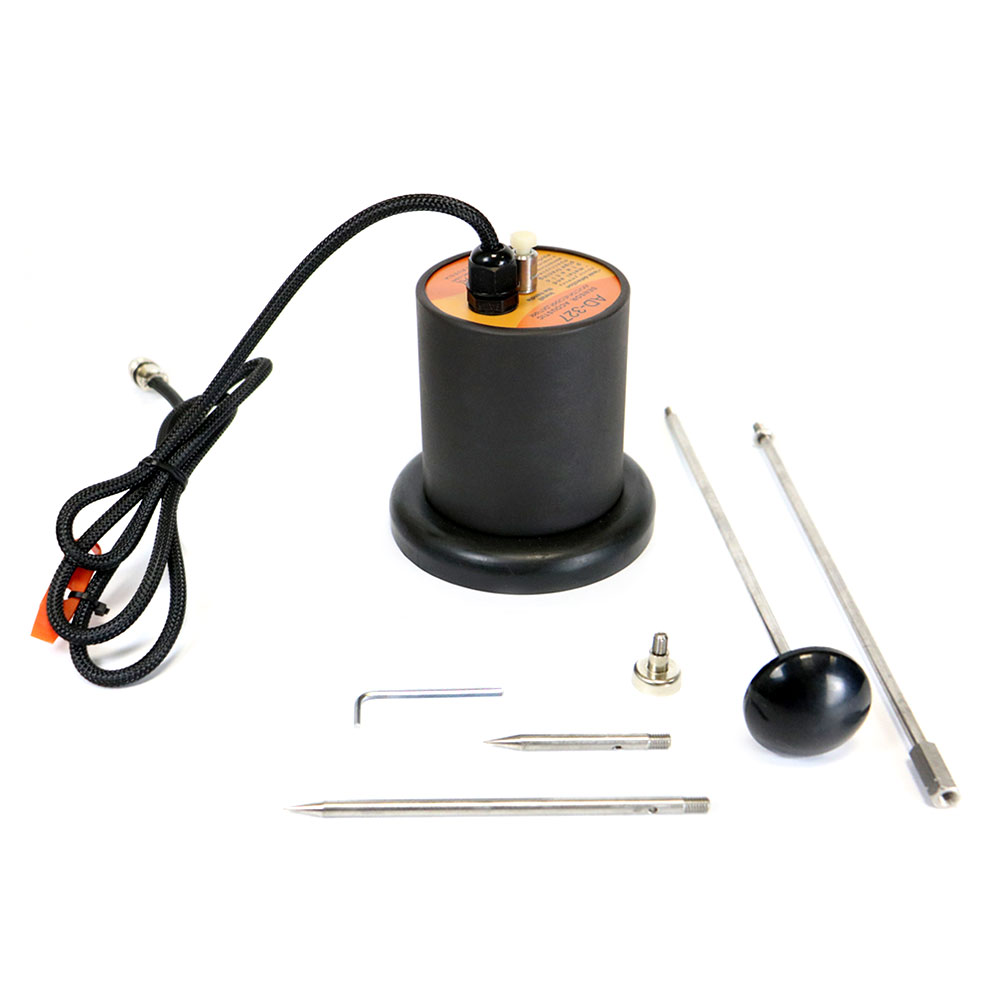

3. Течеискатель с акустическим датчиком

• высокая чувствительность акустического датчика.

Состав комплекта

Дополнительное оборудование

Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика

Миниатюрный датчик с магнитным основанием и удлинительным штырем, что позволяет без труда использовать его для диагностики трубопроводов на наличие утечки в труднодоступных местах, проводить диагностику запорной арматуры.

Клещи индукционные "КИ-110/x"

Клещи индукционные предназначены для:

• подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
• выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.

Клещи имеют внутренний диаметр - 50, 80, 110, 125 мм.

Датчик контроля качества изоляции "ДКИ-117"

Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК. Для работы с ДКИ требуется один оператор.

Датчик определитель дефектов коммуникаций "ДОДК-117"

Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.

Датчик контроля качества изоляции "ДКИ-127"

Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.

Накладная рамка "НР-117"

Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.

Малогабаритный электромагнитный датчик "МЭД-127"

Датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.

Портативный искатель металлических люков ИЭМ-300 "Люк"

Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.

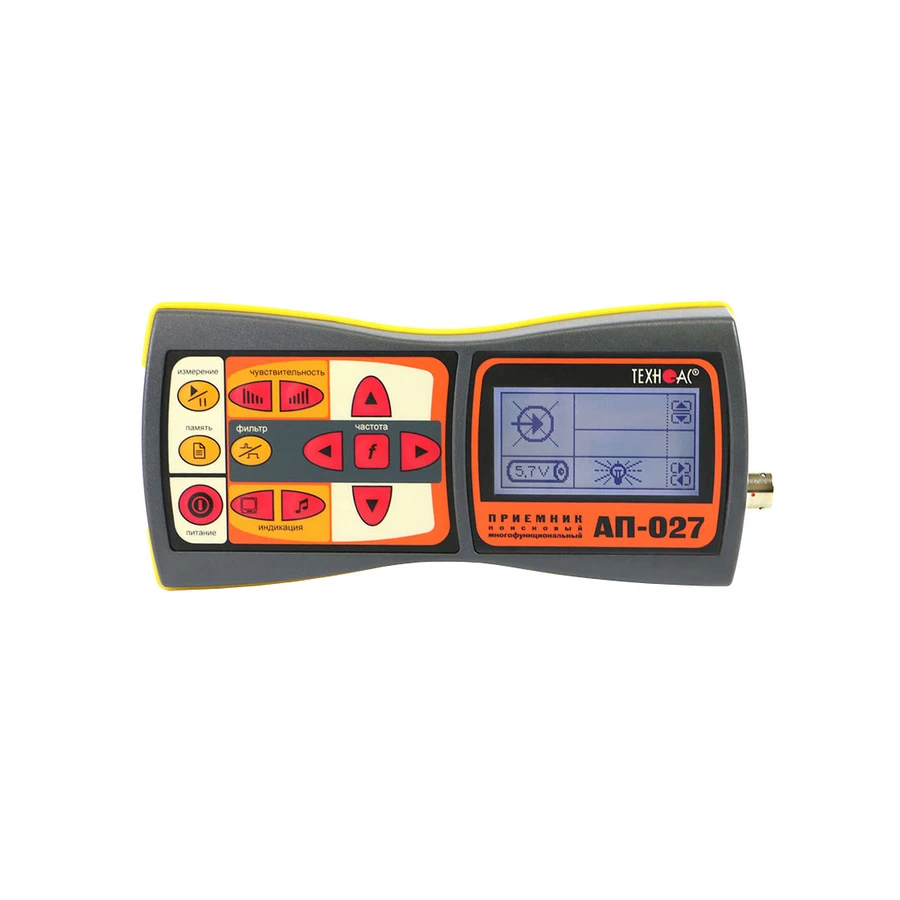

Комплект внешнего аккумулятора для приемника "АП-027"

Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.

Комплект аккумуляторов и зарядное устройство для приемника "АП-027"

• Аккумулятор типа AA 1,2В (2850 мА) - 4 шт.
• Зарядное устройство для 4 аккумуляторов AA - 1 шт.

Комплект аксессуаров для заземления коммуникации

Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
