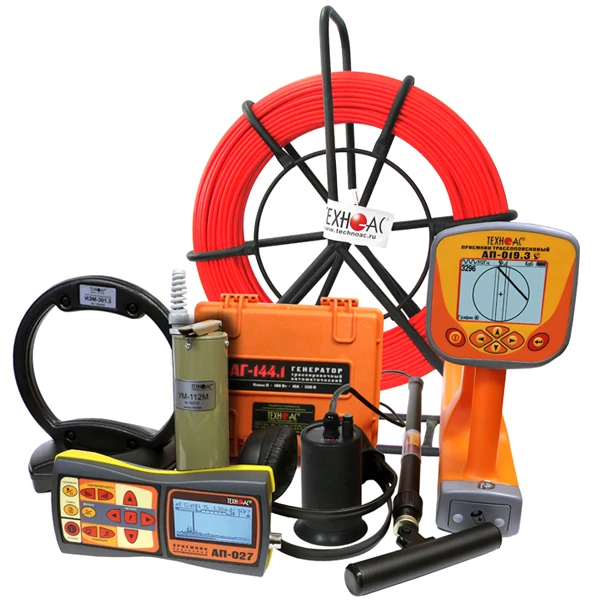

Течетрассопоисковый комплект Успех ТПТ-529КАЗ

Назначение

• Определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 5 км от места подключения генератора.
• Поиск и трассировки неметаллических трубопроводов методом «Зонд».
• Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
• Сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
• Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
• Обследования участков местности перед проведением земляных работ.
• Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Рекомендуемые области применения

• Теплосети
• Сети водоснабжения
• Газораспределительные сети
• Геодезия

Особенности

Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов с функцией "Зонд" и функцией сохранения GPS/ГЛОНАСС координат "Успех ТПТ-529КАЗ" – универсальный многофункциональный комплект, в котором реализованы различные методы поиска:

1. Акустический метод трассировки коммуникаций

При акустическом методе трассировки используется ударный механизм УМ-112. Акустический метод применяется при трассировке неметаллических трубопроводов и при определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.

2. Метод «Зонд» с использованием внутритрубного генератора

Метод «Зонд» применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Для поиска используется малогабаритный автономный генератор МАГ-05 с рабочей частотой 512 Гц, который при помощи проталкивающего устройства помещается внутрь трубопровода, а приемник АП-019.3 определяет место и глубину его расположения.

3. Активный электромагнитный метод поиска

При активном электромагнитной методе поиска для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.

4. Пассивный электромагнитный метод поиска

При пассивном электромагнитном методе поиска генератор не используется. Пассивным методом производится поиск силовых кабелей под напряжением с частотой 50(60) Гц, труб с катодной защитой и частотой 100(120) Гц и других коммуникаций в режимах широкой полосы («ШП» - на частотах 0,04…8 кГц и «Радио» - на частотах 8 кГц…40 кГц).

5. Акустический метод поиска утечек в трубопроводах

Поиск производится с использованием комплекта акустического датчика АД-247 и приемника АП-027, в котором реализованы возможности по настройке частотного диапазона приемника и различные виды визуальной и звуковой индикации. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения

Состав комплекта

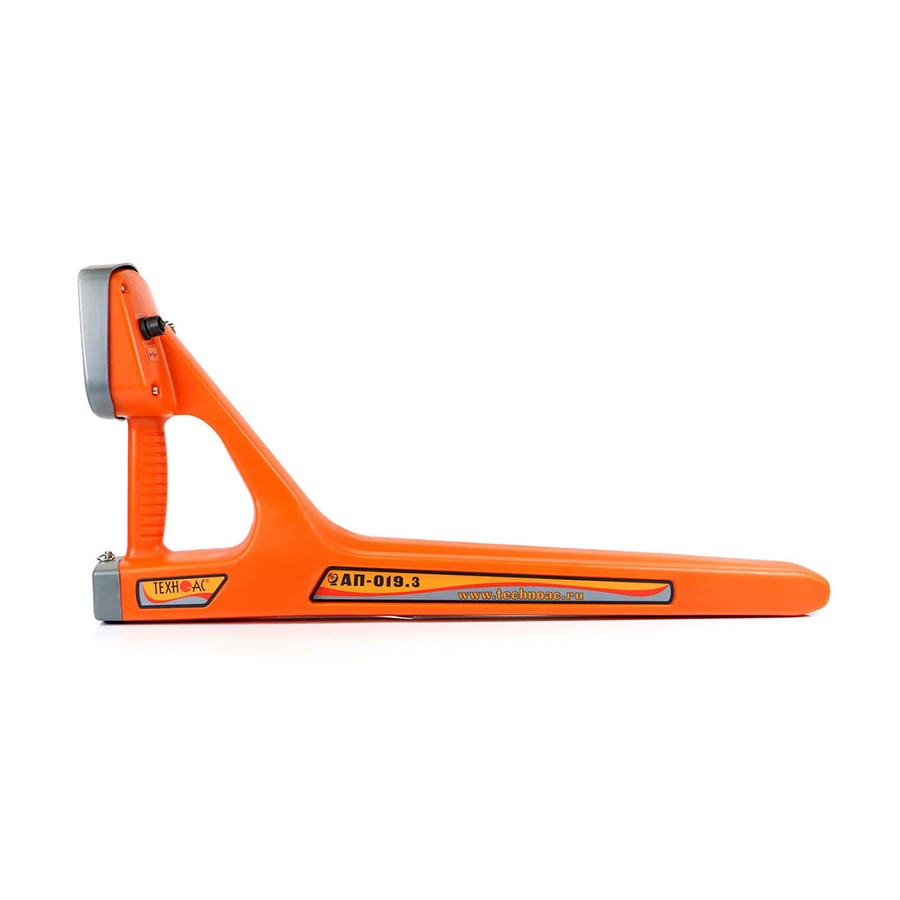

• Приемник "АП-019.3"

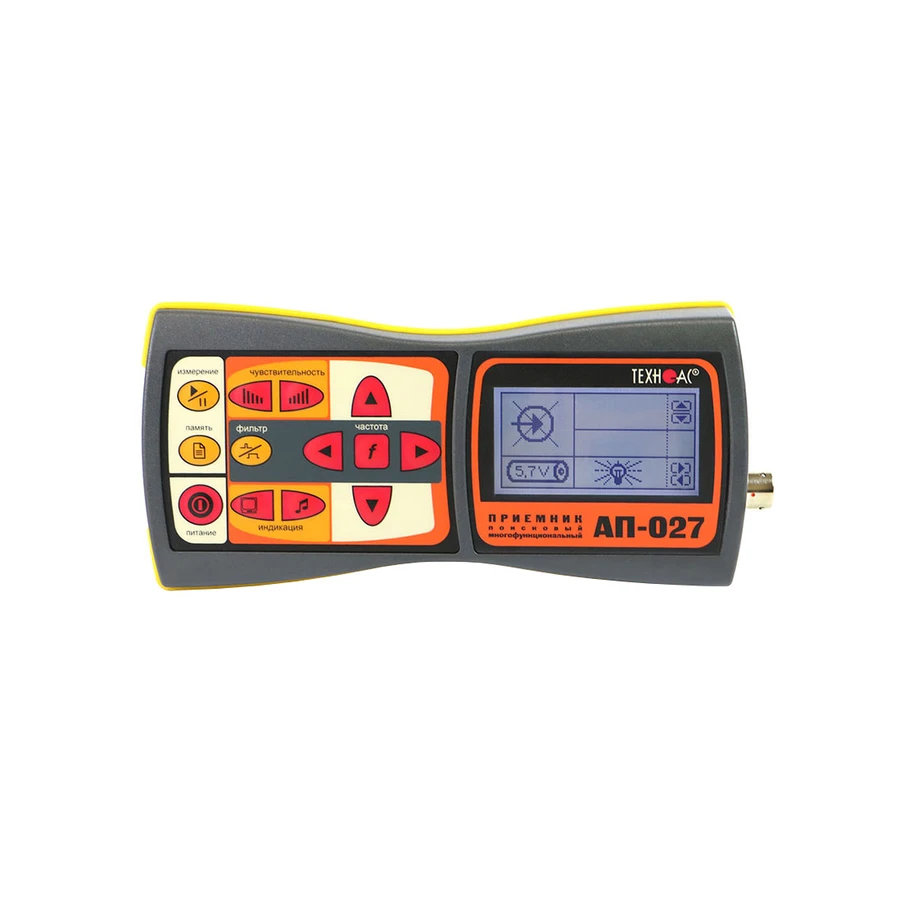

• Приемник "АП-027"

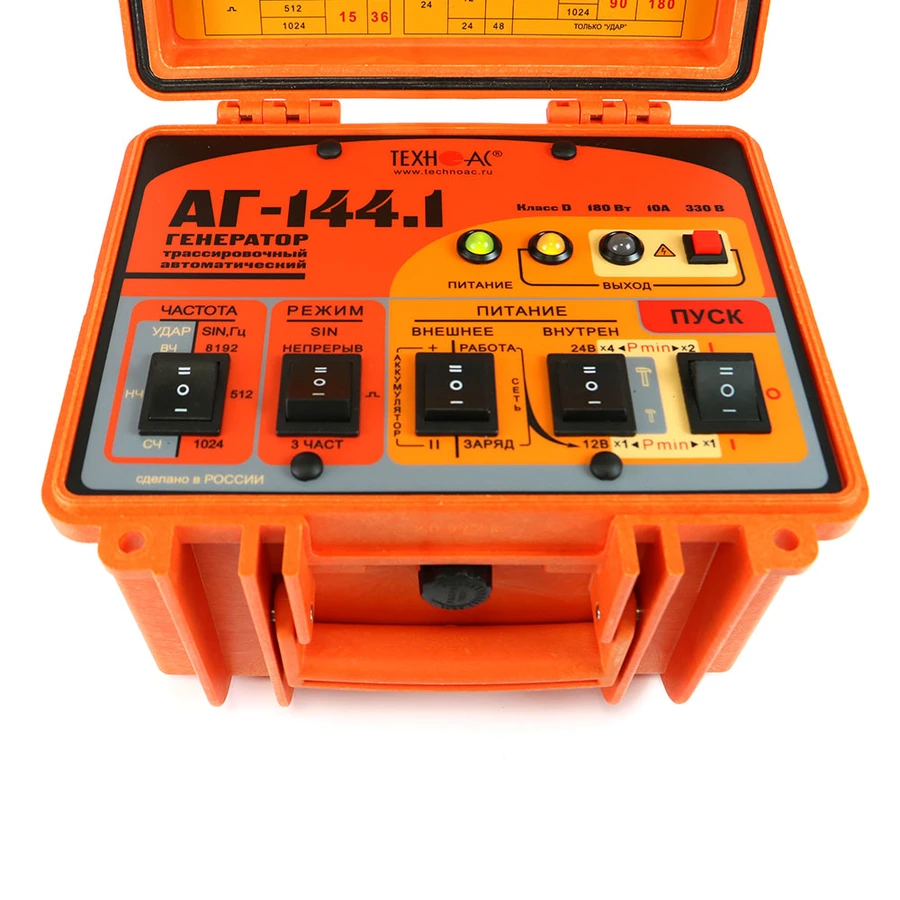

• Генератор "АГ-144.1"

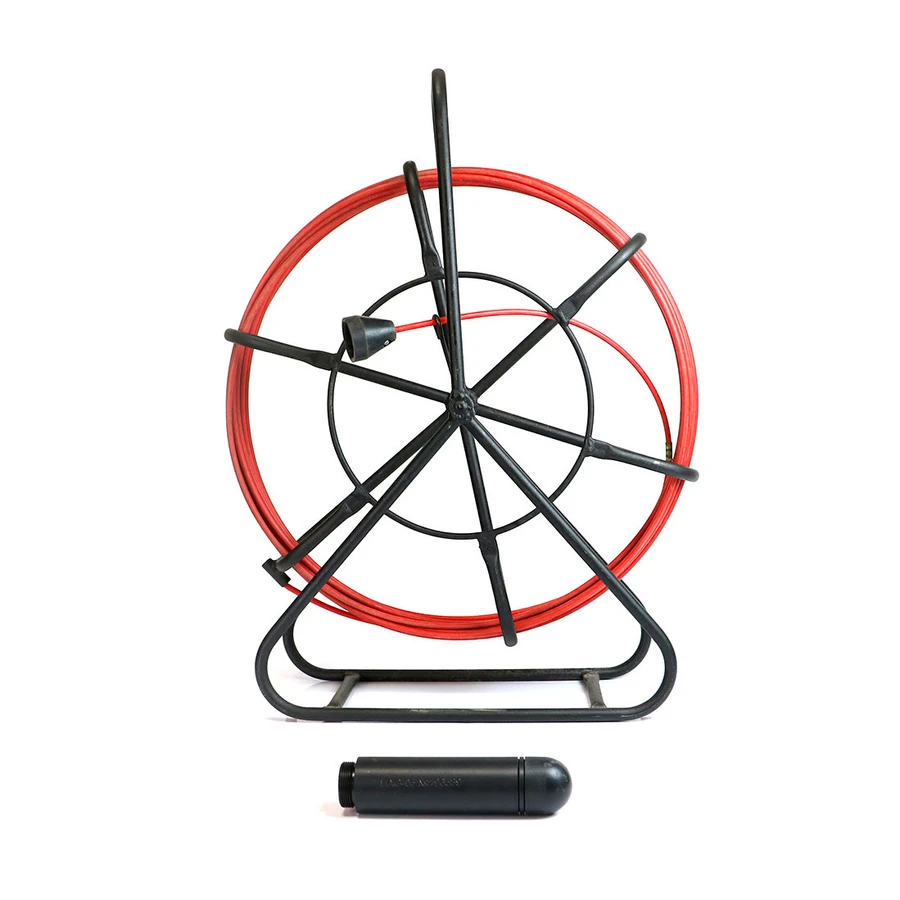

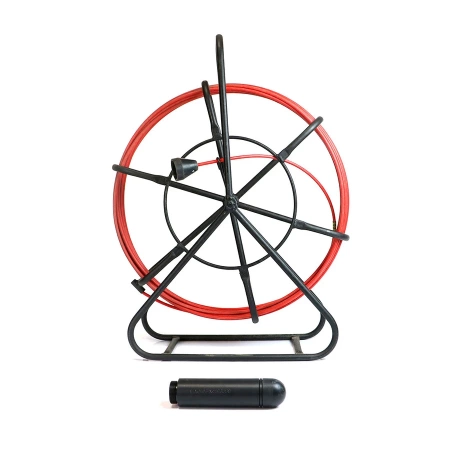

• Комплект автономного генератора МАГ-05.2.100

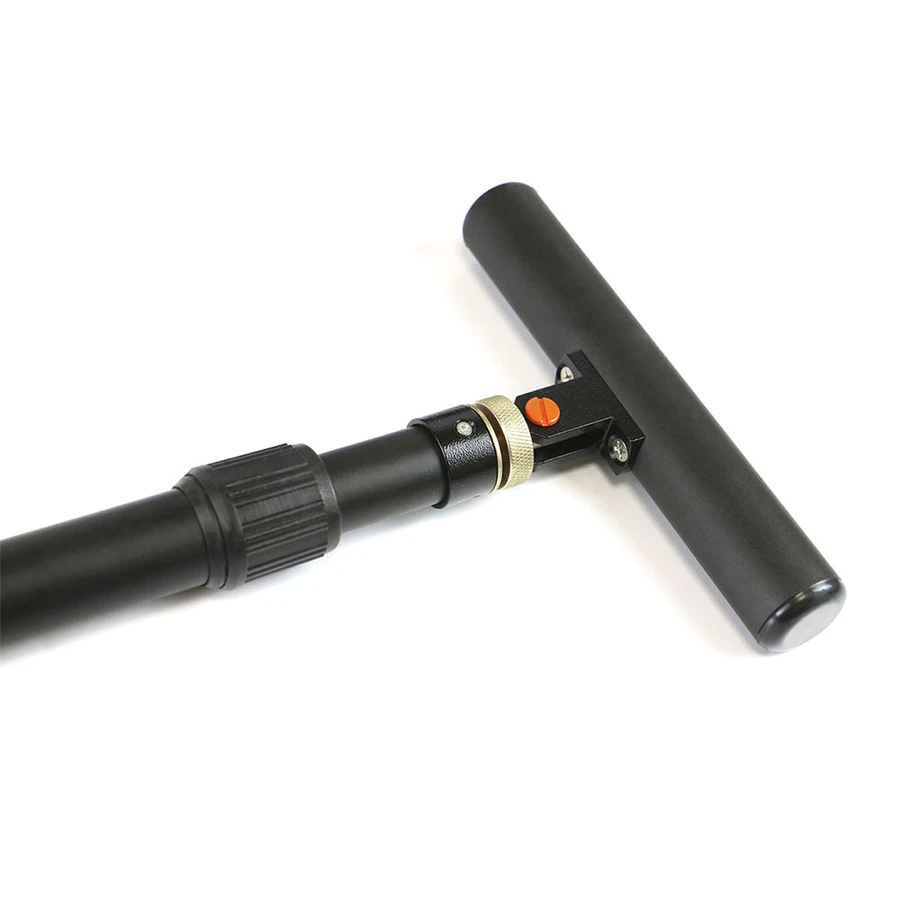

• Электромагнитный датчик "ЭМД-247"

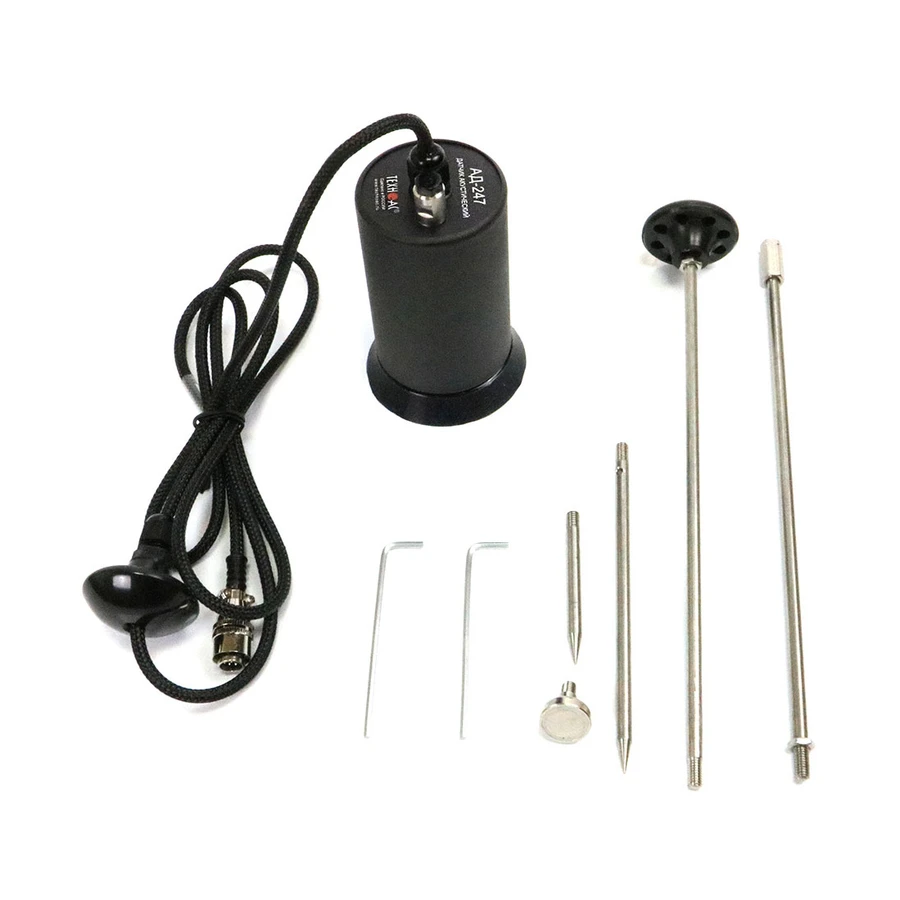

• Комплект акустического датчика “АД-247”

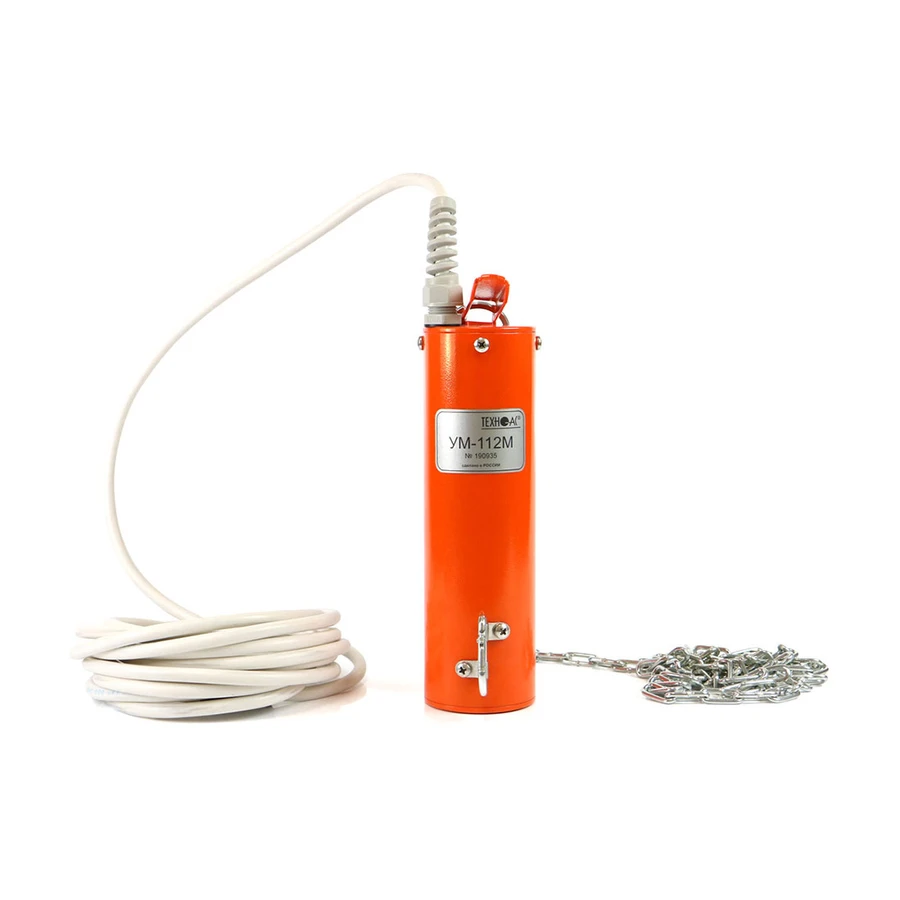

• Ударный механизм “УМ-112М”
• Индукционная антенна "ИЭМ-301.3"
• Головные телефоны
• Батарейки для приемника АП-019.3
• Батарейки для приемника АП-027
• Источник питания для зарядки генератора АГ-144.1 и кабели
• Аккумулятор и зарядное устройство для генератора МАГ-05.2.100
• Кабель для подключения внешнего аккумулятора для генератора
• Кабель для подключения нагрузки
• Контакт магнитный - 2 шт.
• Штырь заземления - 2 шт.
• Кабель с крокодилами
• Кабель мини-USB для подключения к ПК и подключения внешнего аккумулятора
• CD-диск с ПО
• Держатель для приемника АП-027
• Отвертка
• Сумки и чехлы
• Руководство по эксплуатации и паспорт

Дополнительное оборудование

Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика

Миниатюрный датчик с магнитным основанием и удлинительным штырем, что позволяет без труда использовать его для диагностики трубопроводов на наличие утечки в труднодоступных местах, проводить диагностику запорной арматуры.

Клещи индукционные "КИ-110/x"

Клещи индукционные предназначены для:

• подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
• выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.

Клещи имеют внутренний диаметр - 50, 80, 110, 125 мм.

Датчик контроля качества изоляции "ДКИ-117"

Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК. Для работы с ДКИ требуется один оператор.

Датчик определитель дефектов коммуникаций "ДОДК-117"

Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.

Датчик контроля качества изоляции "ДКИ-127"

Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.

Накладная рамка "НР-117"

Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.

Малогабаритный электромагнитный датчик "МЭД-127"

Датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.

Портативный искатель металлических люков ИЭМ-300 "Люк"

Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.

Комплект внешнего аккумулятора для приемника "АП-027" и "АП-019.3"

Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.

Комплект аккумуляторов и зарядное устройство для приемника "АП-027"

• Аккумулятор типа AA 1,2В (2850 мА) - 4 шт.
• Зарядное устройство для 4 аккумуляторов AA - 1 шт.

Комплект аккумуляторов и зарядное устройство для приемника "АП-019"

• Аккумулятор типа С 1,2В (3000 мА) - 4 шт.
• Зарядное устройство для 4 аккумуляторов С - 1 шт.

Комплект аксессуаров для заземления коммуникации

Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
