Назначение
- Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м.
- Поиск места повреждения силового кабеля индукционным методом.
- Поиск мест повреждения кабеля акустическим методом.
- Поиск мест пересечения трубопроводов и кабеля.
- Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.

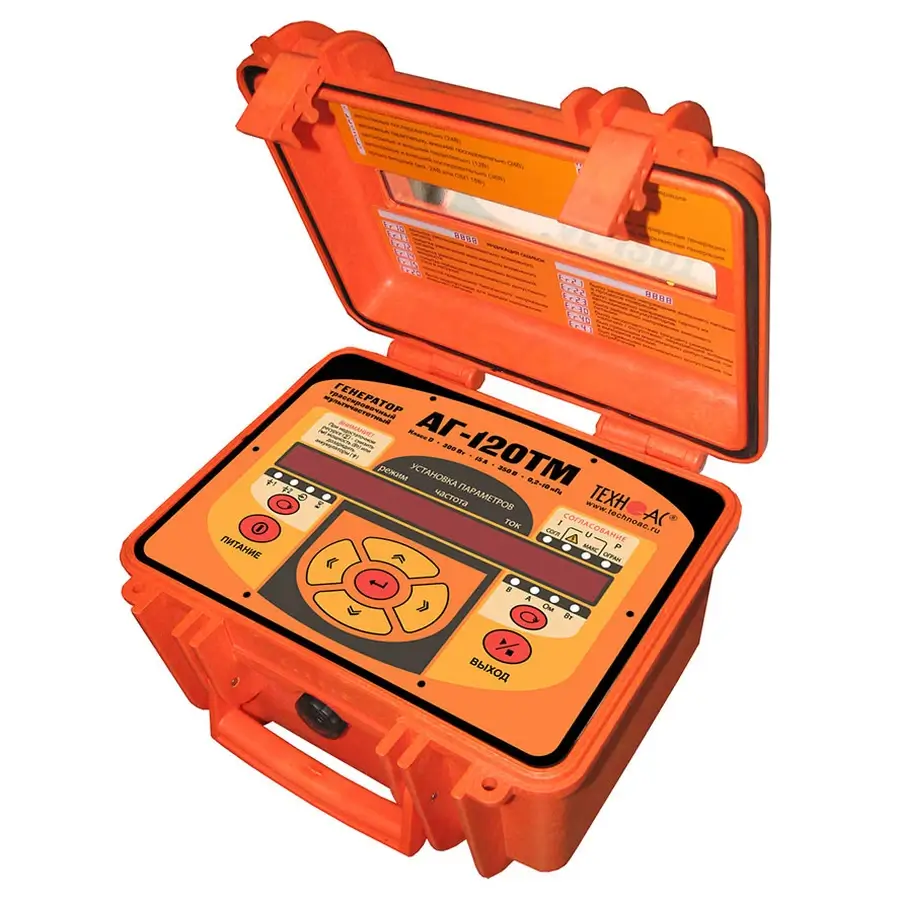

Особенности генератора АГ-120ТМ
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

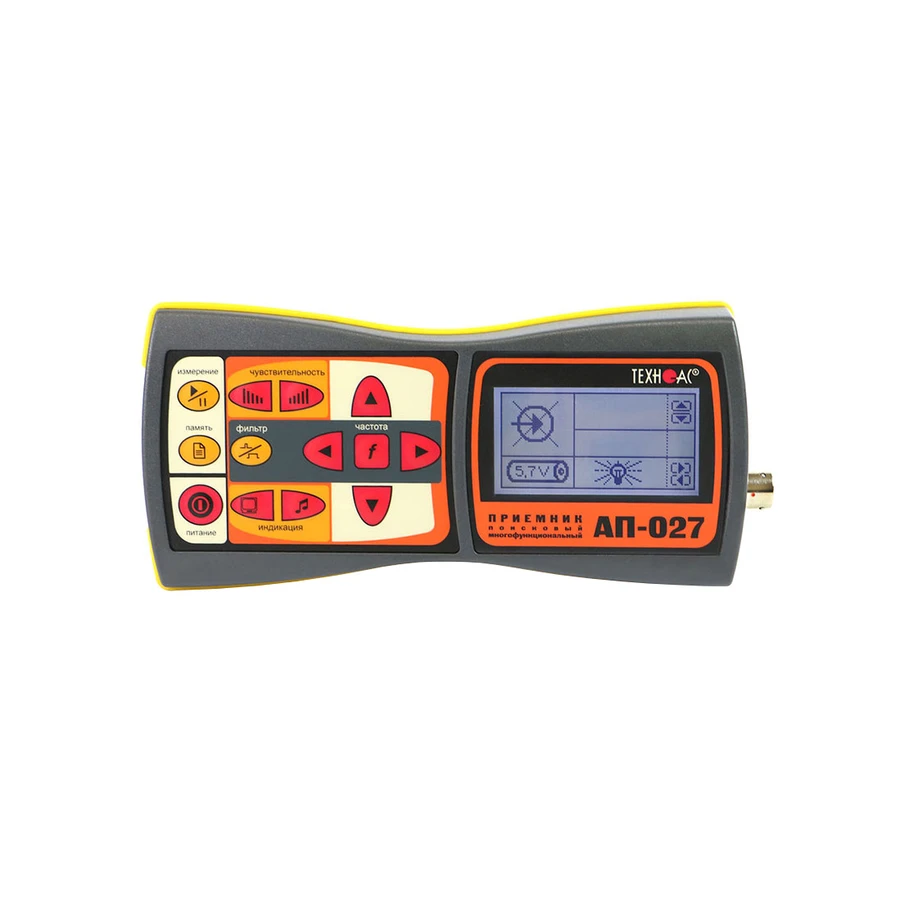

Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.
Рекомендуемые области применения
- ЖКХ
- Теплосети
- Водоканал.

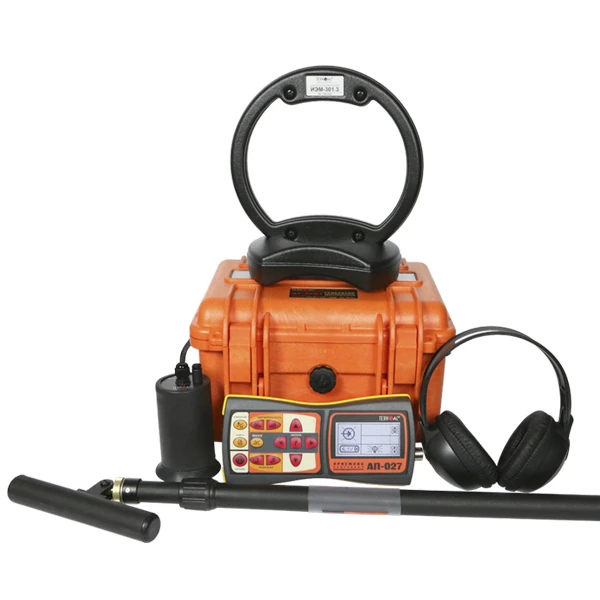

Состав комплекта
|
Наименование |
Количество |
|
Трассопоисковый приемник "АП-027" |
1 шт. |
|
Генератор "АГ-120Т" |
1 шт. |
|

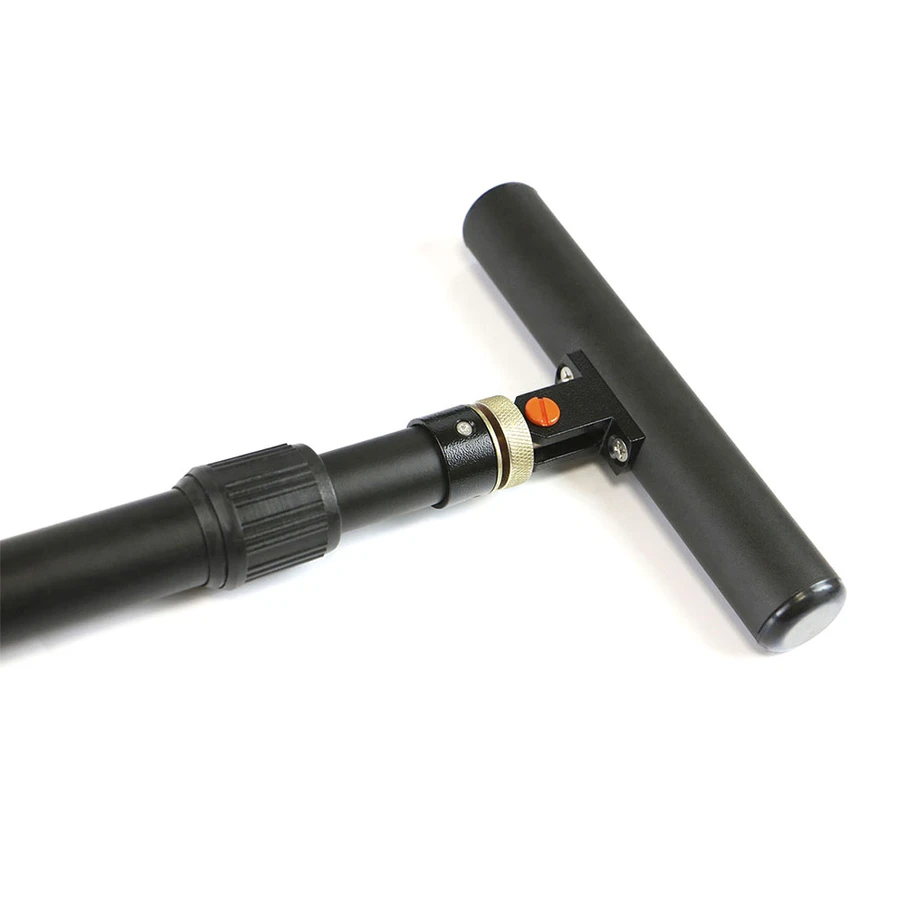

Датчик электромагнитный "ЭМД-247" |
1 шт. |
|
Индукционная антенна "ИЭМ-301.3" |
1 шт. |
|

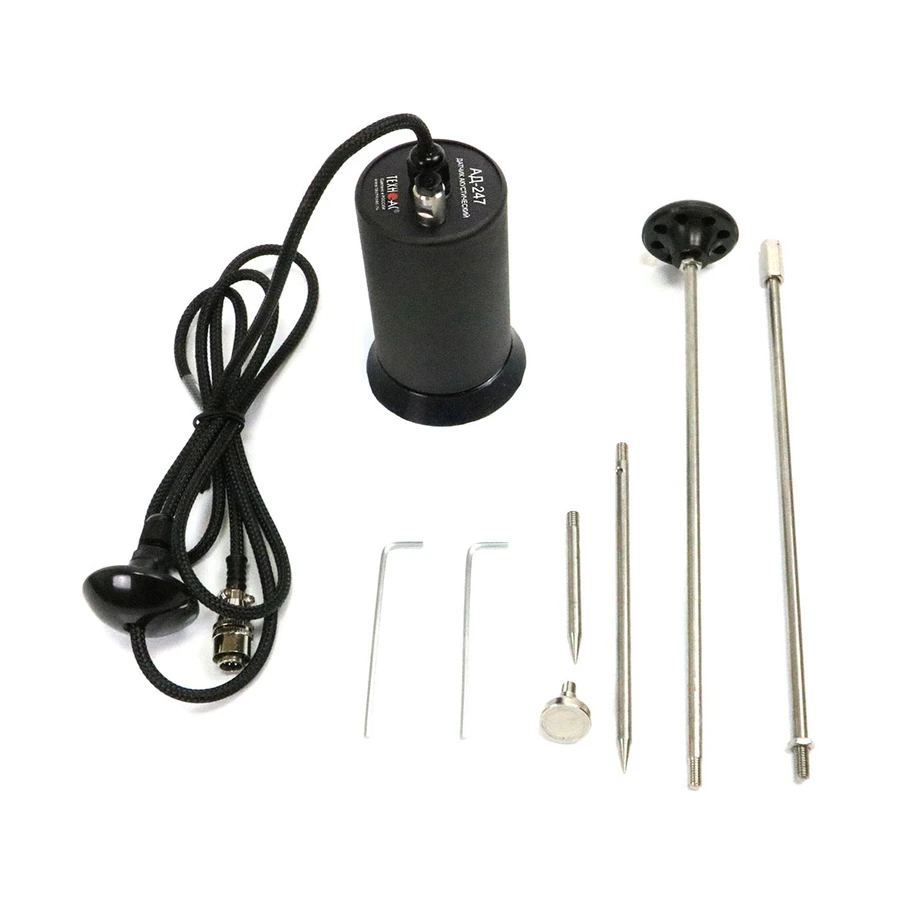

Комплект акустического датчика “АД-247” |
1 шт. |
|
Головные телефоны |
1 шт. |
|
Батарейки для приемника (AA) |
4 шт. |
|
Сетевой блок питания |
1 шт. |
|
Держатель для приемника |
1 шт. |
|
Кабель для подключения сетевого блока питания AG120.02.060 |
1 шт. |
|
Кабель для подключения внешнего аккумулятора АГ120.02.020 |
1 шт. |
|
Кабель для подключения нагрузки АГ120.02.030 |
1 шт. |
|
Кабель АГ105.02.020 |
1 шт. |
|
Контакт магнитный АГ120.02.090 |
2 шт. |
|
Штырь заземления АГ110.02.004 |
2 шт. |
|
Ключ шестигранный 2,5*57 мм |
1 шт. |
|
Крестовая отвертка |
1 шт. |
|
Кабель мини-USB для подключения внешнего аккумулятора |
1 шт. |
|
Сумка для индукционной антенны "ИЭМ-301.3" |
1 шт. |
|
Сумка для электромагнитного датчика "ЭМД-247" |
1 шт. |
|
Сумка для генератора "АГ-120Т" |
1 шт. |
|
Сумка для комплекта |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
1 шт. |
Дополнительное оборудование
Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика
Миниатюрный датчик с магнитным основанием и удлинительным штырем, что позволяет без труда использовать его для диагностики трубопроводов на наличие утечки в труднодоступных местах, проводить диагностику запорной арматуры.
Клещи индукционные "КИ-110/x"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 50, 80, 110, 125 мм.
Датчик контроля качества изоляции "ДКИ-117"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК. Для работы с ДКИ требуется один оператор.
Датчик определитель дефектов коммуникаций "ДОДК-117"
Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.
Датчик контроля качества изоляции "ДКИ-127"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Накладная рамка "НР-117"
Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.
Малогабаритный электромагнитный датчик "МЭД-127"
Датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.
Портативный искатель металлических люков ИЭМ-300 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
Комплект внешнего аккумулятора для приемника "АП-027"
Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.
Ударный механизм УМ-112М
Используется для определения мест прохождения трубопроводов из любых материалов, в том числе и НЕМЕТАЛЛИЧЕСКИХ, акустическим способом.
Комплект аккумуляторов и зарядное устройство для приемника "АП-027"
- Аккумулятор типа AA 1,2В (2 850 мА) - 4 шт.
- Зарядное устройство для 4 аккумуляторов AA - 1 шт.
Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
Трассотечеискатель Атлет ТЭК-127АН купить в Москве и в других городах РФ. Получить консультацию специалистов можно по телефону +7 (495) 651-87-97 или email: sale@fgeo.ru.
Оставьте заявку и наши специалисты свяжутся с вами!
При покупке оборудования вы получаете бесплатно первоначальное обучение по эксплуатации геодезического оборудования и техническую поддержку.
Осуществляем доставку в любой город России.
ФокусГео — поставляем надежное сертифицированное оборудование для квалифицированных специалистов.
Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.
1. Оформление заказа
После выбора товара нажмите кнопку В корзину — товар добавится в вашу корзину.
Далее, если вы закончили выбирать товар, нажмите кнопку ваша корзина.
На странице ваша корзина будут перечислены все выбранные вами товары.
В поле Количество вы можете изменить количество товара для покупки. После изменения количества товара необходимо нажать кнопку Пересчитать для пересчета итоговой суммы заказа.
В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.
Также можно ввести код скидки в соответствующее поле.
2. Оформление и подтверждение заказа
После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.
Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.
Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.
Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.
3. Оплата и цены
Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.
Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.
Возможные способы оплаты:
Для физических лиц
- оплата картой при получении
- оплата по счету
- оплата наличными при получении
Для юридических лиц
- покупка по фз-223
- покупка по фз-44
- оплата по счету
- оплата по договор-счету
- оплата по договору
- покупка в лизинг
Оплата при получении заказа
Оплата наличными или картой при получении заказа курьеру ФокусГео. Оплата при получении доступна только для Москвы и Московской области (до 20 км от МКАД). Все наши курьеры имеют кассовый аппарат и терминал для оплаты картой.
Оплата по счету
Для выставления счета на оплату направьте запрос с реквизитами Вашей организации на почту sale@fgeo.ru или оформите заказ через интернет-магазин. При оформлении "быстрого заказа" и покупке через "корзину" выберите «Я представитель юридического лица». Выбрав оформление заказа через "корзину" вы сможете выбрать различные способы доставки по России, указать свой пожелания и прикрепить к заказу файл с реквизитами.
Счет на оплату направляется на электронную почту. Срок действия счета – 2 дня. Оплата осуществляется на условиях 100 % предоплаты. Все цены на товары указаны с учетом НДС 20%. Цены на программное обеспечение указаны Без НДС. Бухгалтерские документы предоставляемые при поставке: счет на оплату, УПД (универсальный передаточный документ).
Способы доставки
- Самовывоз из магазина ФокусГео
- Курьерская доставка ФокусГео
- Доставка наземным транспортом до склада транспортной компании
По Москве
1. Самовывоз из магазина ФокусГео - бесплатно
Адрес: ул. Сельскохозяйственная, д. 5, этаж 2
пн-чт с 9:00 до 18:00
пт с 9:00 до 17:00
сб. - вс. - выходной
2. При заказе от 30 000 р. – бесплатно (доставка курьером)
3. При заказе до 30 000 р. – 500 р. (доставка курьером)
Доставка курьером осуществляется ежедневно, с 10:00 до 20:00, в субботу с 10:00 до 14:00, в воскресенье доставки нет.
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
По России
1. При заказе от 30 000 р. – бесплатно (наземным транспортом до склада транспортной компании)
2. При заказе до 30 000 р., стоимость доставки рассчитывается дополнительно, после оформления заказа.
Мы сотрудничаем с транспортными компаниями:
- Деловые линии
- ПЭК
- СДЭК
- КИТ
- ЖелДор экспедиция
- DHL
- Major Express
- КурьерСервисЭкспресс
Правила
При доставке вам будут переданы все документы на покупку: товарный и кассовый чеки, а также гарантийный талон. При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации. Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки выделяется в документах на покупку отдельно.
Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру. При доставке проверяйте комплектность, работоспособность, соответствие доставленного товара описанию на нашем сайте, также проверьте на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются.
Служба доставки: +7 (495) 651-87-97 (многоканальный).
Электронная почта: sale@fgeo.ru
Приемник "АП-027"
|
Параметр |
Датчик ЭМД/ДКИ/ДОДК/КИ/НР |
Датчик АД |
|
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
|
|
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
|
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. |
|
«Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
|
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
|
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
|
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
|
|
Головные телефоны -синтезированный звук ЧМ. |
- |
|
|
Встроенный излучатель - синтезированный звук ЧМ. |
||
|
Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|
|
Время непрерывной работы, не менее |
20 часов |
|
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-20ºС…+50ºС |
|
|
Класс защиты от внешних воздействий |
IP54 |
|
|
Габаритные размеры электронного блока |
220*102*42 мм |
|
|
Масса электронного блока, не более |
0,46 кг |
|
Генератор "АГ-120Т"
|
Параметр |
Значение |
|
Частоты синусоидального сигнала, Гц |
|
|
частоты f1, f2, f3 («постоянные») |
200…9999 Гц |
|
частота f4 («временная») |
200…9999 Гц |
|
Режимы генерации |
|
|
режим 1 |
непрерывный «НП» |
|
режим 2 |
кратковременные посылки «ПР» (прерывистый) |
|
режим 3 |
двухчастотный «2F» (одновременная генерация) |
|
режим 1 |
генерация ударных импульсов «УР» (ударный режим) |
|
Выходные параметры синусоидальной генерации |
|
|
Выходной ток, А |
|
|
максимальный в ручном режиме: |
|
|
задаваемый для автосогласования |
четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
|
Максимальное выходное напряжение, В |
|
|
- при автономном питании |
220 (170 при «2F») |
|
Максимальная выходная мощность, Вт |
|
|
- при автономном питании или от внешнего аккумулятора 21В |
120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом |
|
- с добавлением внешнего аккумулятора 12В |
180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом |
|
- от сетевого блока (СБП) |
70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F» |
|
ПРИМЕЧАНИЕ. |
|
|
Допустимое сопротивление нагрузки |
любое (0…¥) |
|
Диапазон сопротивлений согласованной нагрузки, не уже, Ом |
|
|
для минимального задаваемого тока (0,1А) |
|
|
для максимального непрерывного тока (10А) |
|
|
для максимального тока в импульсе (15А) |
|
|
Согласование с нагрузкой |
- автоматическое, обеспечивающее достижение заданного тока в нагрузке |
|
Источники питания |
|
|
Встроенный аккумуляторный комплект |
два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
|
Ресурс питания при 0ºС в зависимости от мощности не менее, ч |
|
|
- непрерывная и двухчастотная генерация генерация |
1,2 (при 120Вт автономно/180Вт с доп. акк. 12В) |
|
- импульсные посылки одной частоты |
8 (при 180Вт автономно/270Вт с доп. акк. 12В) |
|
- генерация ударных импульсов с максимальной частотой 80уд/мин |
20 (при силе удара «С2» автономно или «С3» с доп. акк.) |
|
Время зарядки полностью разряженных автономных аккумуляторов не более, ч |
8 |
|
Сетевой блок для работы или зарядки аккумуляторов |
выходное напряжение 15В, выходной ток 15А max |
|
Допустимые внешние аккумуляторы |
11...14В / 22…28В ≥24Ач |
|
Функциональные особенности |
|
|
Автоматические функции |
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) |
|
Автоматические выключения генерации (зарядки) |
- при разряде аккумуляторов ниже допустимой нормы |
|
Типы подключаемых нагрузок при генерации «SIN» |
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля |
|
автоматическое повторное согласование в режиме «SIN» |
при отклонениях установленного тока нагрузки более ±2dB |
|
Конструктивные параметры |
|
|
Выходной усилитель мощности |
импульсный, CLASS D(BD), КПД > 80% |
|
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона |
- все питающие напряжения |
|
Управление |
девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
|
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 |
Класс А |
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+45ºС |
|
Степень защиты корпуса |
IP65 |
|

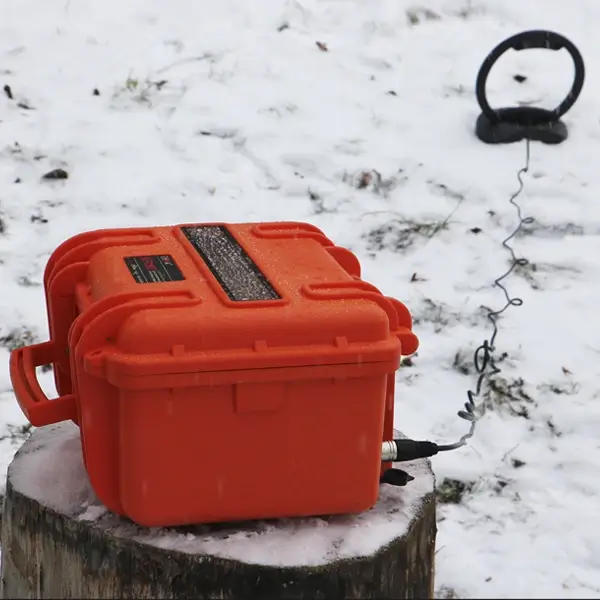

Габаритные размеры электронного блока (кейса), не более, мм |
305х270х194 |
|
Вес электронного блока, не более, кг |
12 |
Электромагнитный датчик "ЭМД-247"
|
Параметр |
Значение |
|
Тип преобразователя |
Резонансная ферритовая магнитная антенна |
|
Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
|
Тип питания |
От приемника |
|
Коммутация резонанса |
Принудительная (управляется приемником) |
Датчик акустический "АД-247"
|
Параметр |
Значение |
|
Габаритные размеры прибора, не более, мм |
60х130 |
|
Масса, не более, кг |
0,95 |
Индукционная антенна "ИЭМ-301.3"
|
Параметр |
Значение |
|
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
|
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
|
Тип корпуса |
пластмассовый, герметичный |
