Пахомовский гидроузел, Шлюз №6 ВБК
Волго-Балтийский водный путь — система каналов озер, рек и водохранилищ на северо-западе России. Соединяет бассейны Балтийского и Каспийского морей. Общая протяженность около 1100 км. Глубина судоходного фарватера не менее 4 метров, что позволяет проходить судам водоизмещением до 5000 тонн.
Волго-Балт — комплекс инженерных объектов, включающих водные пути, шлюзы, гидроэлектростанции, плотины, дамбы, переправы, переходы, маяки и многое другое.

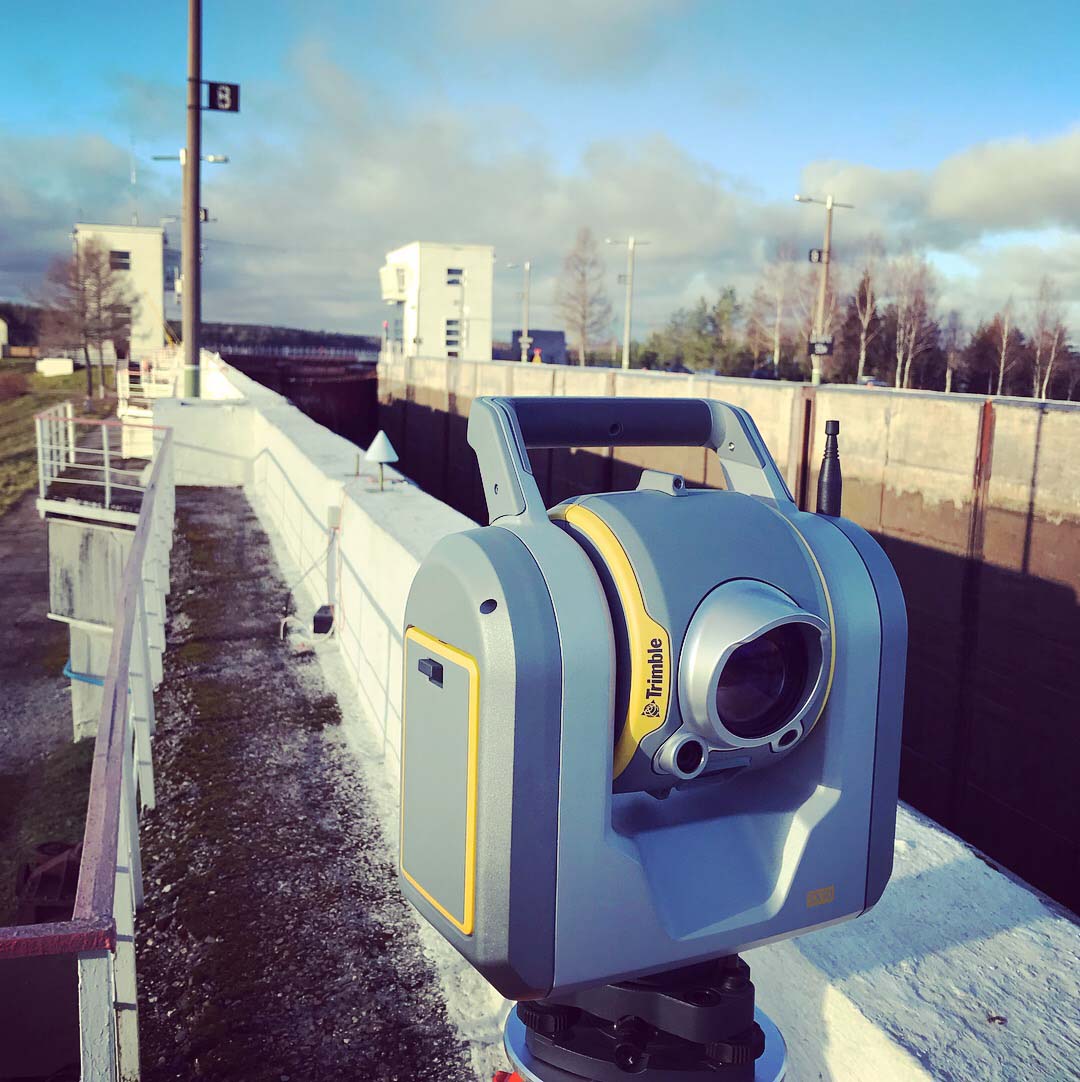

Trimble SX10

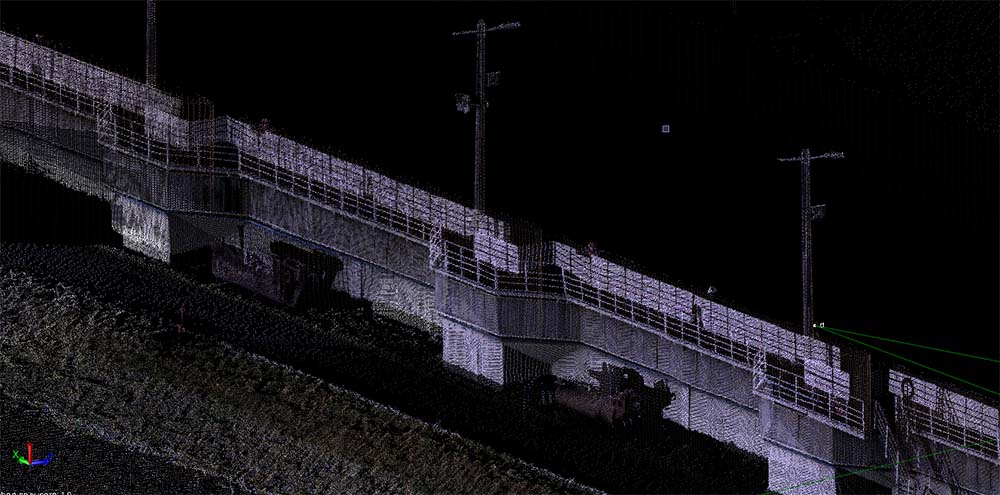

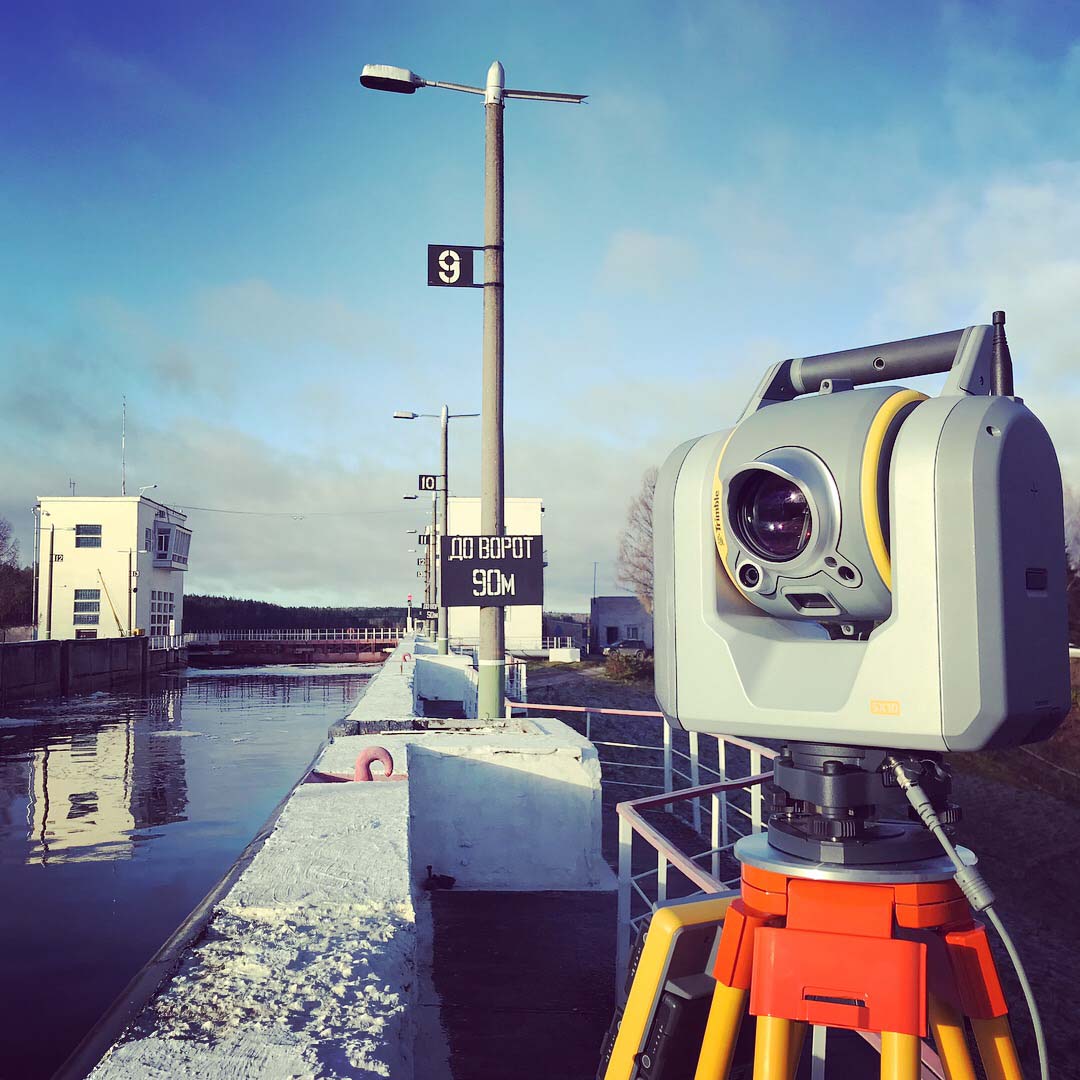

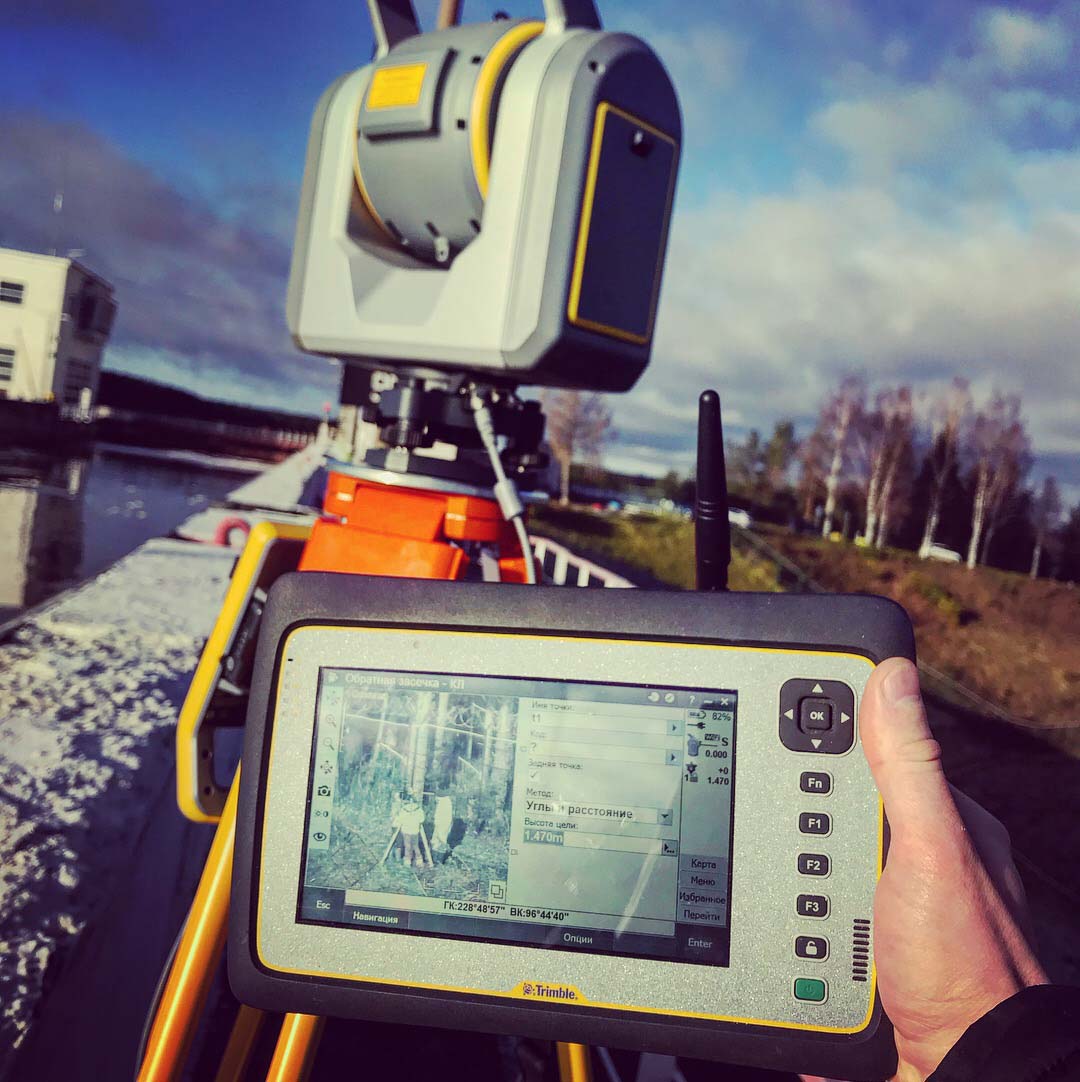

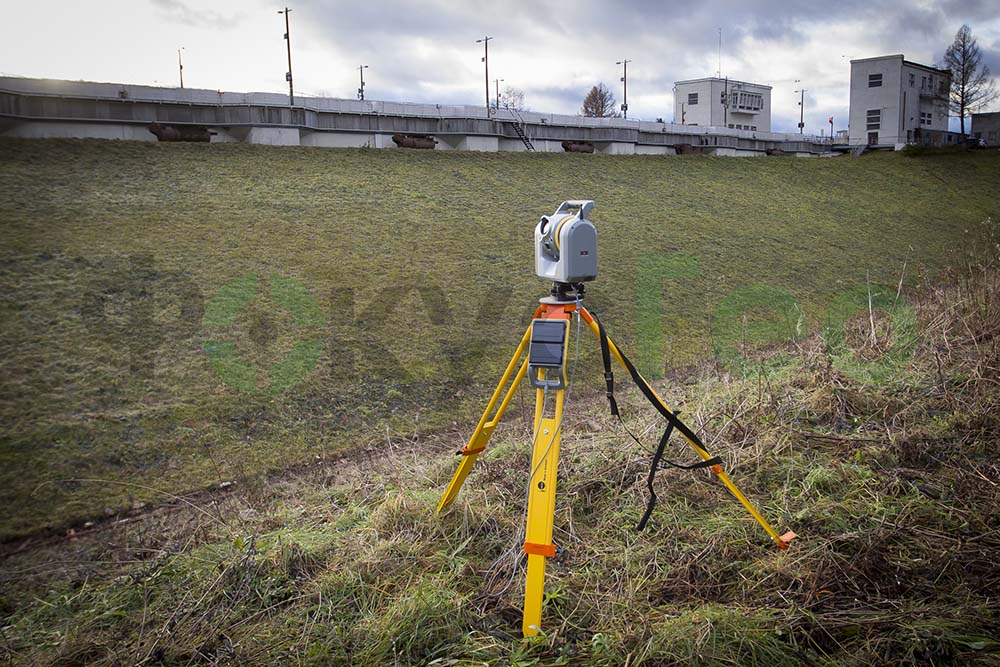

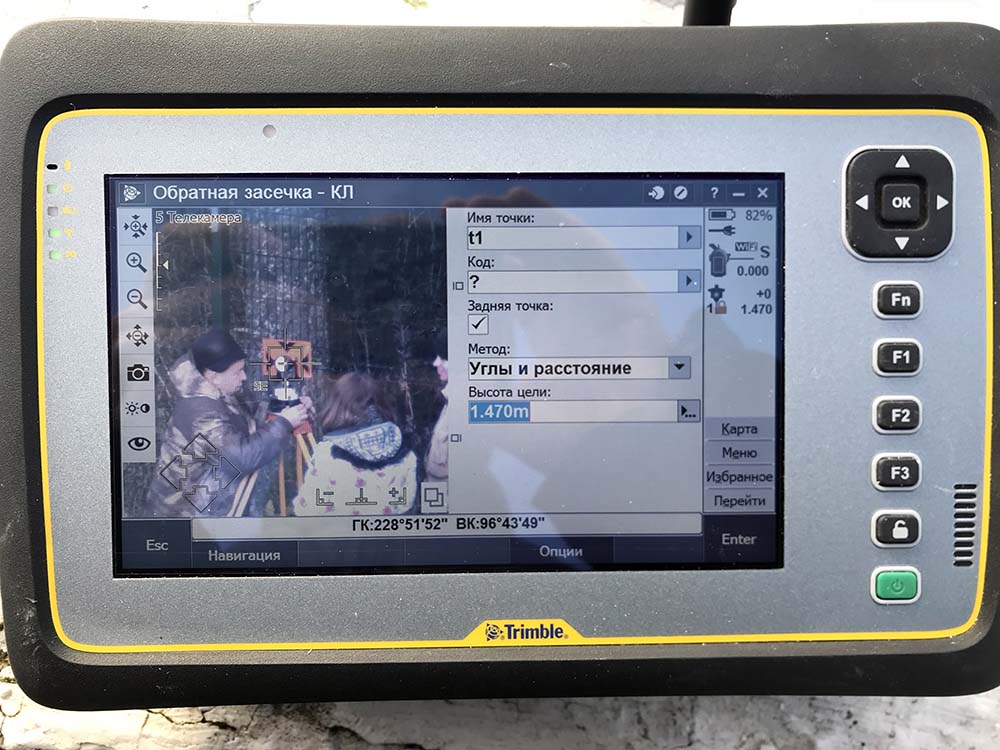

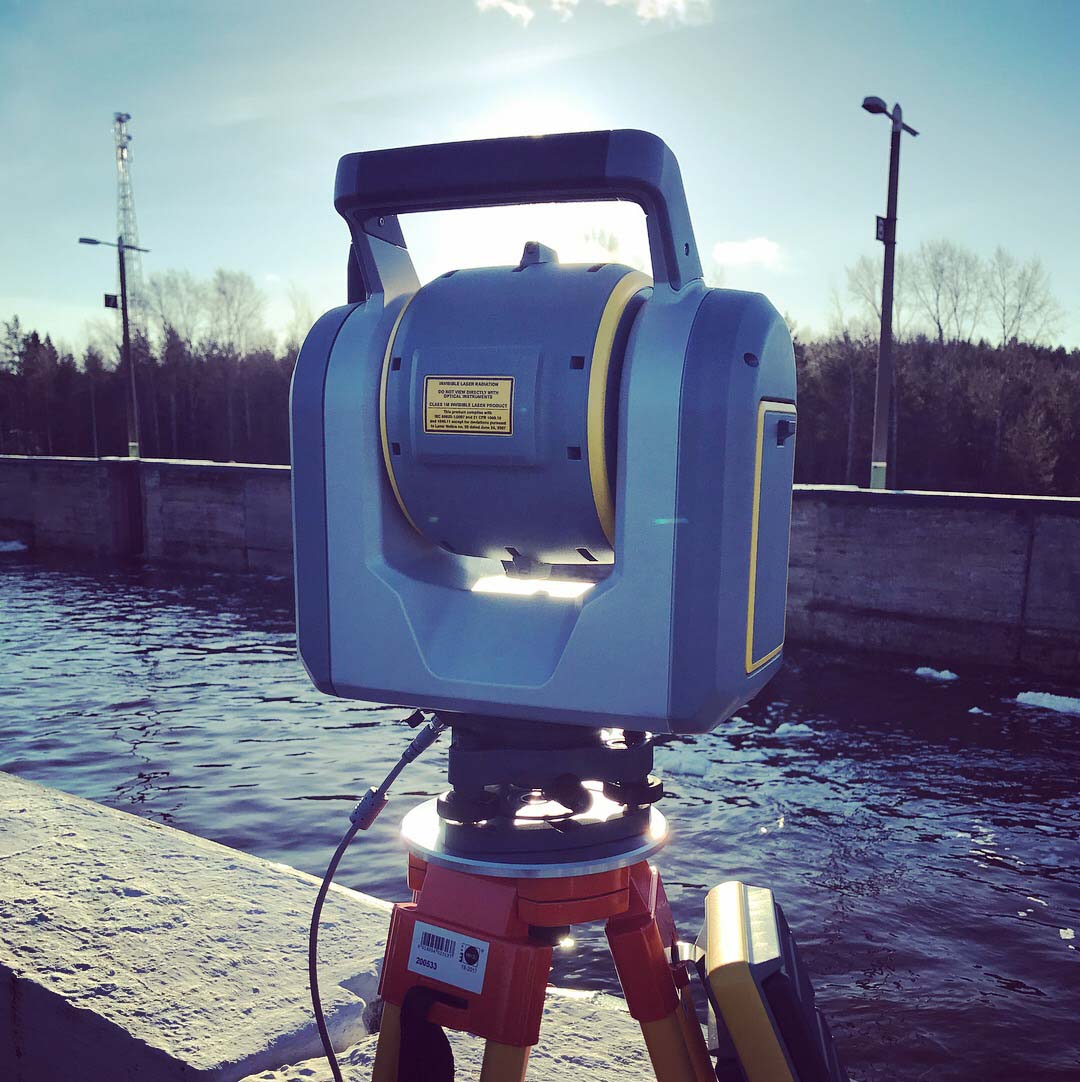

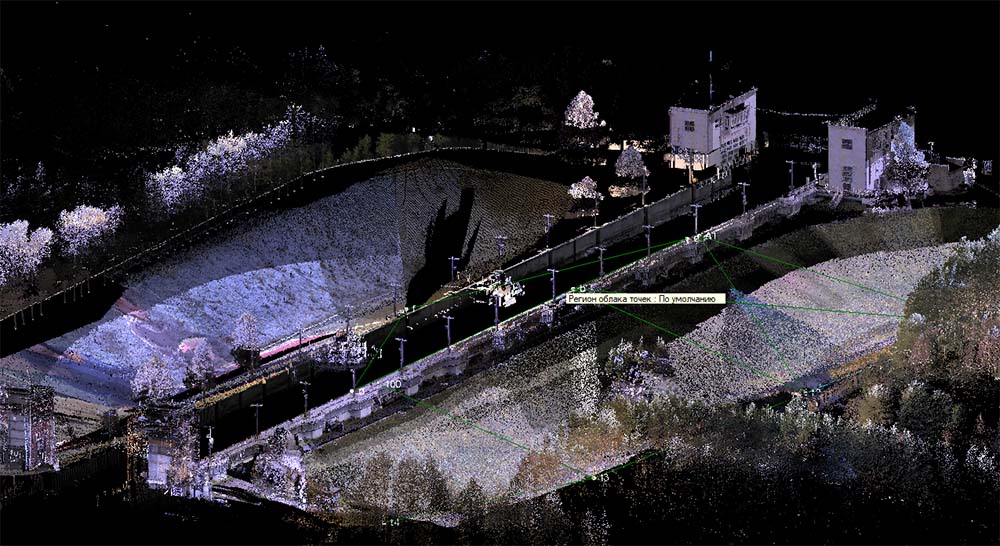

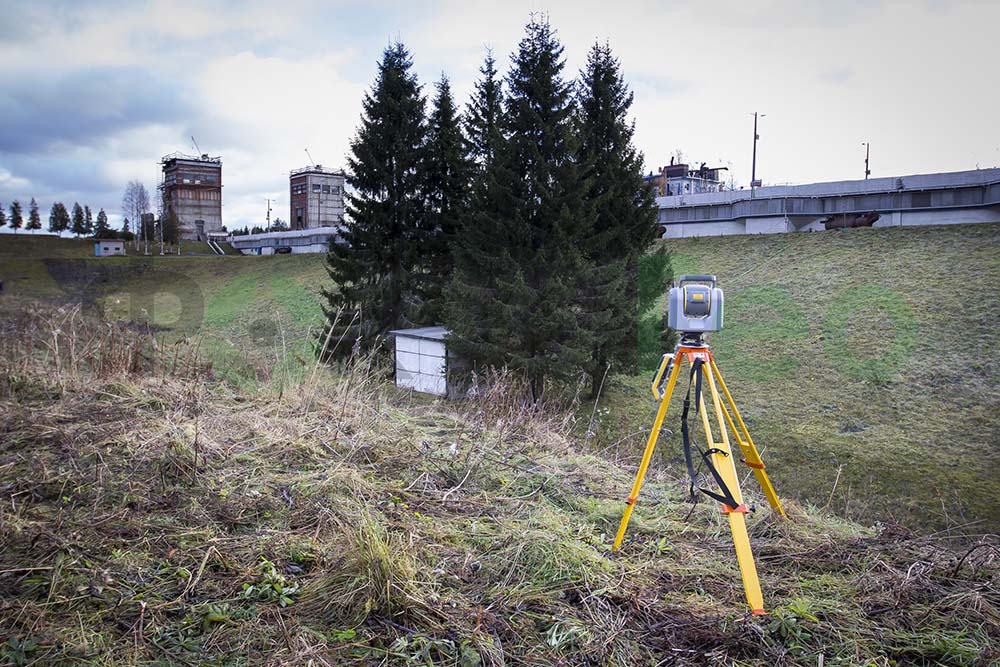

Компания ФокусГео выполнила сканирование одного из гидроузлов Волго-Балта. Пахомовский Шлюз №6 с камерой 264 метров в длину и 17,5 метров в ширину. 3D сканирование выполнялось новинкой рынка геодезии — сканирующим тахеометром Trimble SX10. Роботизированный тахеометр имеет угловую точность 1 секунду и выполняет безотражательные измерения до 800 метров. В отличии от стандартных 3D сканеров, полученные результаты которых необходимо сшивать в ПО на офисном компьютере, данные Trimble SX10 сшиваются сразу по ходу выполнения работы прямо в контроллере в поле. Результат сканирования виден на экране и доступен в пространственном отображении.
ПО Trimble Business Center

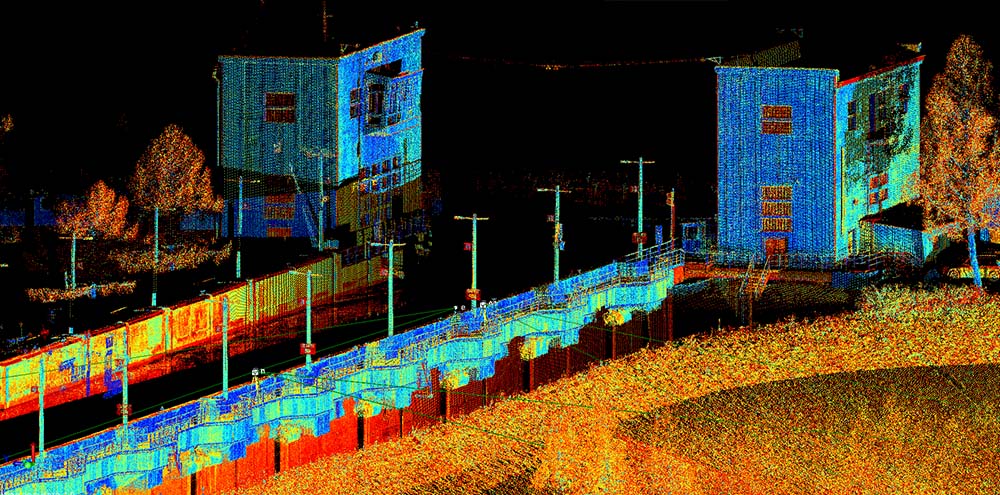

После проведения полевых измерений проект был импортирован в ПО Trimble Business Center для раскрашивания сканов и дальнейшего преобразования.
