Фасадная съёмка

При строительстве или реконструкции здания многие чертежи и рисунки должны быть подготовлены в соответствии с требованиями СНиП. И как раз лазерное 3D сканирование фасадов помогает обеспечить правильное проектирование многоэтажных зданий и в дальнейшем не иметь проблем.

В чем разница между обычной съемкой и фасадной? Почему нельзя просто заказать услугу по обычной съемке здания?

Дело в том, что фасадная съемка отличается от обычной тем, что измерения проводятся строго в вертикальной плоскости.

Она используется в различных аспектах строительства и реконструкции:

• при проектировании каркасов зданий
• при разработке планов реставрации
• на заключительном этапе для выявления несоответствий, смещений или деформаций элементов конструкций с их проектным положением.

Результаты обследования фасадов предоставляются в бумажном или электронном виде. Вы можете получить данные как в 2D, так и в 3D варианте.

Как создаются чертежи при помощи лазерного 3D сканирования?

В основном чертежи создаются с использованием данных тахеометра - геодезического прибора, который точно измеряет расстояния, вертикальные и горизонтальные углы.

Основное преимущество 3D-изображения

3D-изображение дает полное представление о конечном результате возведения здания, а это как минимум важно, чтобы через несколько лет здание не обрушилось.

Чертежи создаются в графическом и цифровом виде и включают в себя архитектурные решения. Съемка фасада, выполненная методом лазерного 3D-сканирования, наглядно показывает, каким должен быть конечный результат. А это упрощает этапы работ по возведению или реконструкции сооружений.

В каком виде можно получить от нас фасадную съемку?

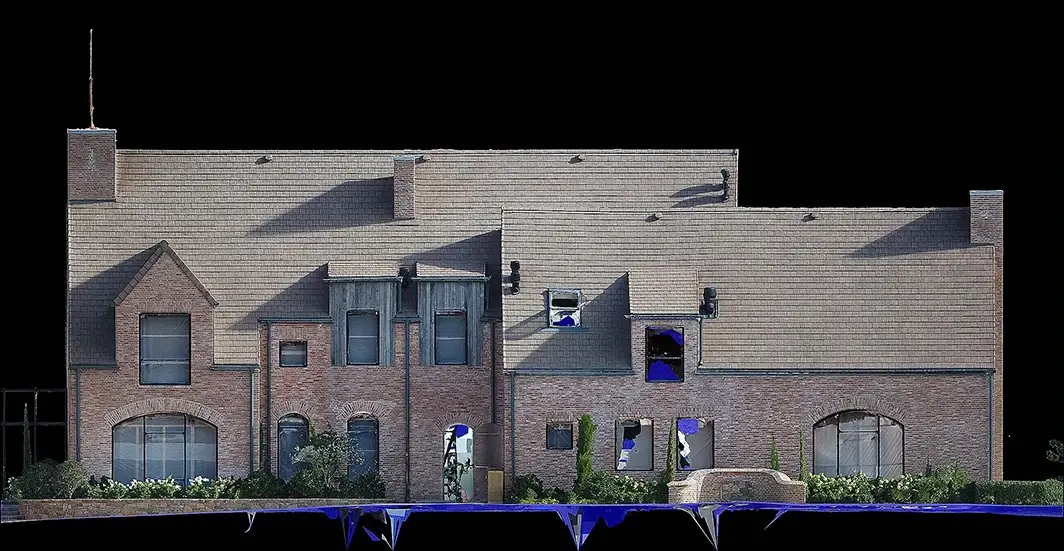

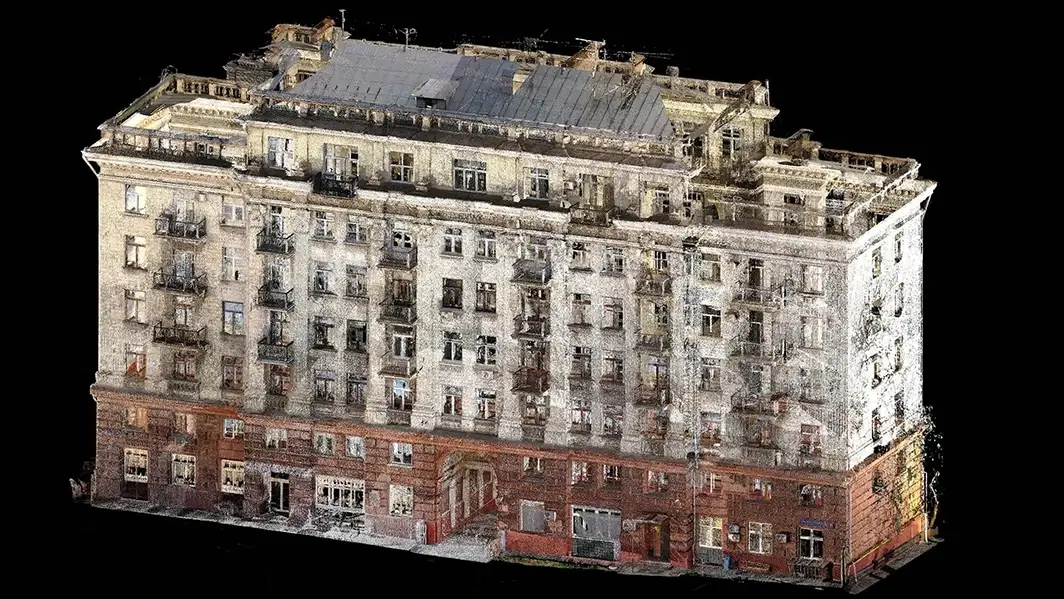

1. Единое облако точек фасада

Данный вид съемки служит основой для классических чертежей и задействуется минимум ручного труда, что практически исключает человеческий фактор в виде ошибки.

Облако точек фасада окрашивается в реальные цвета, точность позиционирования точек составляет менее 1 см друг от друга, и представляется в виде панорамной фотографии.

Данный вид фасадной съемки идеально подойдет вам, если вам нужно:

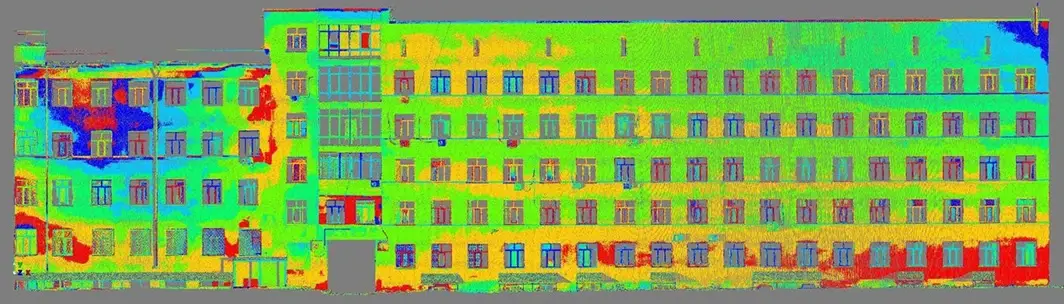

• показать отклонения плоскости фасада до первых миллиметров
• составить спецификацию по площади всех элементов для составления сметы
• наложить облако на проектные чертежи или модель
• получить все фактические отклонения
• получить качественные ортофото изображения
• сделать высокоточную 3D модель, которая популярна в реставрации зданий, отнесенных к культурному наследию.

Стоимость таких работ в нашей компании от 10 рублей за 1 кв. м.

Совет для заказчика.

Для фасадов длиной более 100 м, по которым невозможно пройти со сканером, мы рекомендуем заказать посадку облака точек (результата сканирования) на геодезическую разбивочную основу (ГРО), чтобы можно было регулировать наклон облака точек. Наш богатый опыт показывает, что такая дополнительная работа часто оправдана и помогает избежать дальнейших ошибок при создании строительных чертежей и 3D-моделей.

2. Классические исполнительные чертежи фасадов

Это самая востребованная услуга на разных этапах строительства.

Контроль отливки монолитных стен

При возведении многоэтажных зданий каждый метр требует высокой точности. Это связано с тем, что ошибка в 5 мм на первом метре может превратиться в 5-10 см на 50-м метре, что может поставить под угрозу долговечность здания и сделает здание не столь прочным.

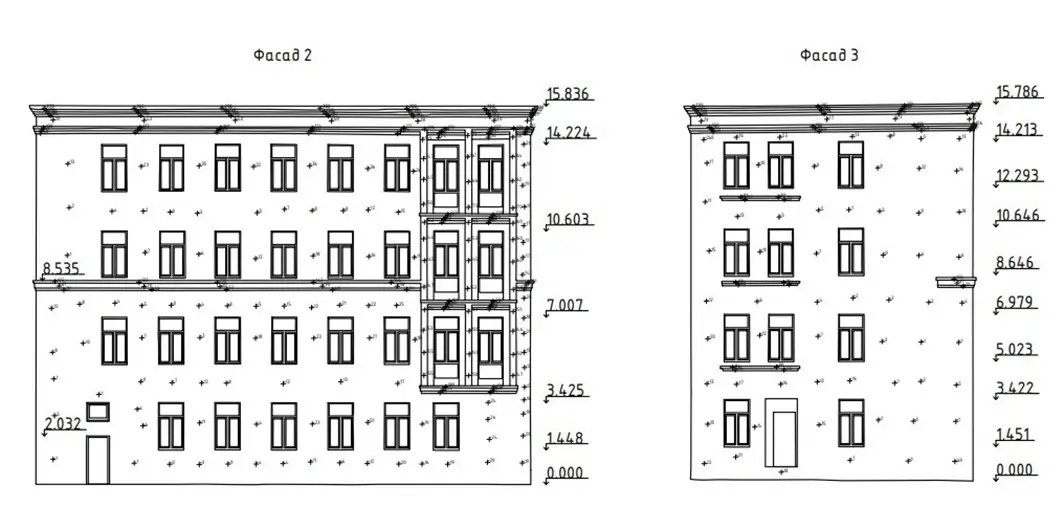

Чертеж фасада с указанием отклонений с шагом 1,5 м x 1,5 м

После завершения монолитного строительства на фасаде будут видны отклонения, даже если они находятся в допустимых пределах. Такие отклонения при монтаже фасада недопустимы, поскольку монтаж фасада требует высокой степени точности до 1 см.

Лазерное сканирование позволяет с точностью до см, получить геометрию фактического фасада, а элементы уже изготавливаются заранее в заводских условиях. Это сводит к минимуму необходимость корректировки элементов фасада, что позволяет сэкономить время и деньги.

Раскладка облицовочной плитки

Исполнительный чертеж фасада сетка 30×30 см для высокоточной раскладки облицовочной плитки и ее монтажа. Кривизна стен будет выравниваться за счет толщины клея для плитки.

Стоимость такой работы в нашей компании начинается от 25 рублей за квадратный метр с учетом сканирования.

Совет для заказчика.

Обратите внимание, что если высота здания превышает 50 метров, то точность большинства сканеров ухудшается с увеличением расстояния сканирования.

С увеличением высоты уменьшается и угол, под которым луч сканера входит в фасад, что влияет на качество облаков на верхнем этаже, точность которых обычно не превышает 1 см. Поэтому при работе на верхнем этаже необходимо соблюдать особую осторожность, и для съемки фасадов высотных зданий более 30 м мы используем Trimble SX10, высокоточный тахеометр с точностью 1,5 мм на 100 м и возможностью сканирования на расстоянии до 600 м.

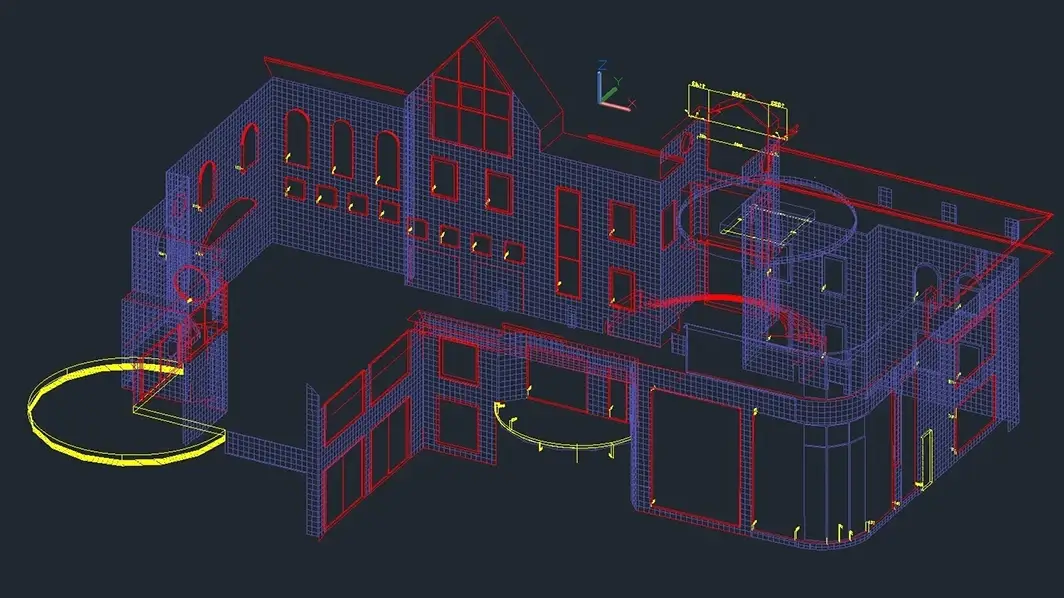

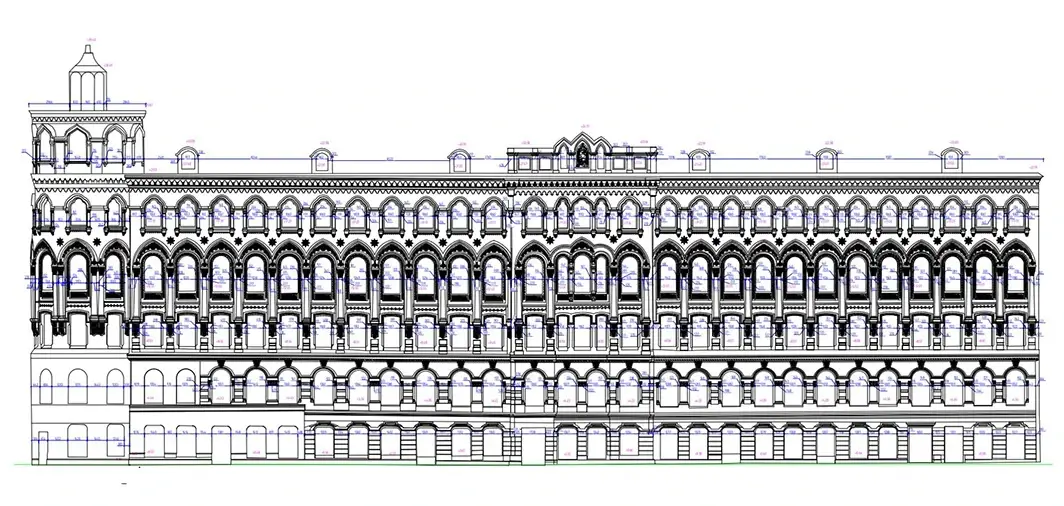

3. Высокоточный исполнительный архитектурный чертеж с лепниной здания относящегося к историко-культурному наследию

Традиционные методы геодезической съемки не могут точно измерить этот вид работ, но лазерное сканирование позволяет зафиксировать форму любой поверхности, включая сложную лепнину. Для реставрации историко-культурного наследия Москвы на сегодняшний день по умолчанию необходимы данные облака точек, полученные с помощью сканирования, наряду с типовыми чертежами.

4. Создание ортофото изображений фасадов высокой точности

Помимо лазерного сканирования на местности, мы также используем изображения с квадрокоптера, особенно при высоте здание более 20 м.

Это может быть использовано для поддержки отчетов о ремонте и реставрации фасадов, тк можно выявить микротрещины и дефекты. Облако точек сканера сшивается с результатом фотограмметрии с коптера с помощью нашей программы.

Без использования наземного сканера ортофотоснимок не соответствует масштабу и не отражает точный масштаб дефектов.

5. 3D модель фасадов

Заказчиками данной услуги часто выступают:

• дизайнерские студии
• архитектурные бюро компании, занимающиеся реставрацией и проектированием, которые работают в современных САПР программах в трехмерном виде.

В дополнение к 3D-измерениям и предоставлению документации для клиентов, мы предлагаем обучение работе с облаками точек в САПР и являемся авторизованными поставщиками сканирующих устройств Trimble и Faro.

Компания ФокусГео владеет всем необходимым оборудованием для проведения высококачественного 3D-сканирования и предоставляет эту услугу уже более 10 лет.

Специалисты, работающие в компании, являются экспертами во всех видах сканирования и если вам необходима консультация, заполните форму обратной связи на сайте или позвоните по указанному номеру телефона +7 (495) 651-87-97. Наши специалисты с удовольствием ответят на ваши вопросы.

Мы используем новейшее высокотехнологичное оборудование для проведения 3D-сканирования фасадов в кратчайшие сроки и по минимальной цене.

Точность обследований, выполняемых нашим оборудованием, гарантирована.

Помимо фасадной съемки, вы также можете арендовать или приобрести у нас оборудование. При необходимости наши специалисты по 3D сканированию проконсультируют вас по выбору необходимой техники.
