3D сканирование в архитектуре и строительстве

Сегодня в геодезии для разрешения разнообразных архитектурных и строительных ситуаций применяются инновационные трехмерные лазерные 3D сканеры. Программные комплексы, такие как Leica Cyclon, позволяют оперативно и эффективно обрабатывать полученные данные.

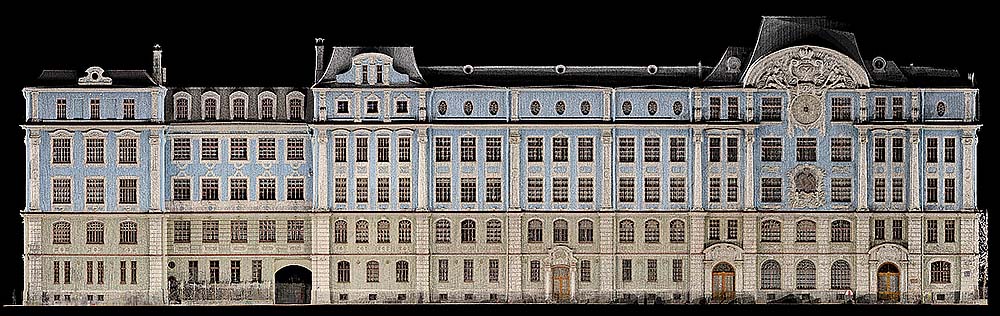

Сканирование фасадов строений

Геодезическая съемка дает возможность получать данные для последующего выполнения монтажных и строительных операций над лицевой частью объекта. С помощью инновационных методик съемка фасадов осуществляется оперативно и сверхточно, не зависимо от сложности проектирования. Сканирование фасадов позволяет оценить качество и правильность выполненных монтажных мероприятий. Кроме того, лазерное сканирование объектов эффективно при выполнении работ по их реконструкции — оно обеспечивает воссоздание былого вида уникального здания или сооружения с высочайшей точностью.

Фасадные чертежи

Полученные результаты при выполнении геодезической съемки оформляются в виде чертежей. Они могут выполняться в любом масштабе, удобном для заказчика. В данной документации отображается основная информация о фасаде (размеры, степень отклонения от плоскости).

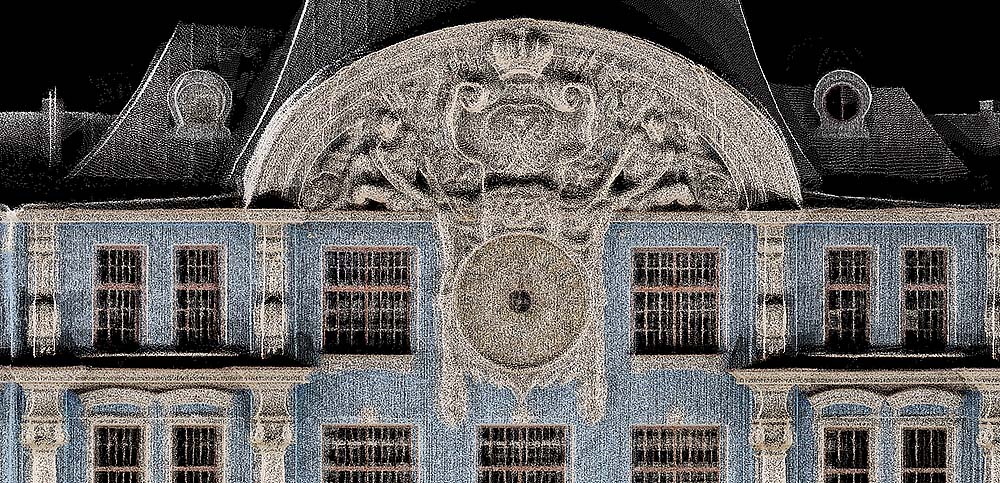

Чертежи и модели элементов декора

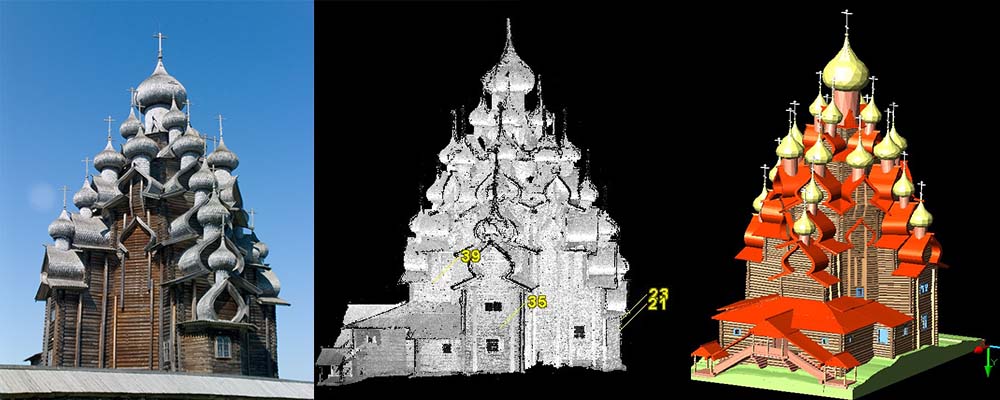

При детальном лазерном сканировании элементов декора, которое совмещается с поэтапным просмотром всей конструкции, по запросу заказчика можно получить общий чертеж здания или чертеж-развертку с просмотром сечений в любых местах строения. Сканирование отдельных элементов позволяет создать шаблоны, чертежи, а также сечения отдельных деталей, произвести фиксацию утраченных элементов. Современные технологии позволяют сверхточно сканировать тонкую гравировку, а также строить чертежи, соответствующие реальному объекту, даже с учетом утраченных элементов декора.

Обследование сооружений и зданий

Основа безопасной эксплуатации любого сооружения состоит в его предварительном техническом обследовании. Оно включает в себя ряд расчетов и исследований, на основании которых принимаются дальнейшие решения. Вовремя выявленные с помощью лазера дефекты конструкций и причины их появления позволяют увидеть всю картину в целом, исследовать здание в разрезе.

Формирование дефектных ведомостей и создание отчета

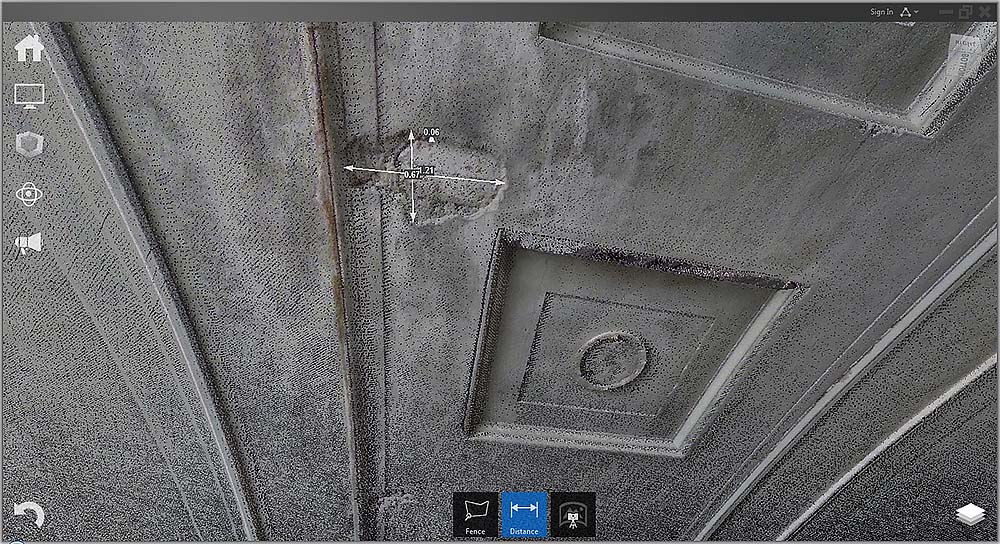

Успешному составлению дефектных ведомостей предшествует предварительное обследование строения, выявление типов повреждений и оптимальной точности измерений, а также формата представления данных. С помощью полученного облака точек можно детально вычертить модель и увидеть все недочеты, изъяны здания или сооружения, полученные в процессе строительства или эксплуатации. Просчитать углы отклонения и сделать все необходимые замеры.

Метод составления дефектных ведомостей с помощью лазерного сканирования отличается высочайшей точностью. Как отчетную документацию, заказчик получает файлы 3D моделей и их бумажные распечатки (аксонометрические или перспективные проекции общих видов и разрезов).

Обмерные работы. Создание планов и разрезов

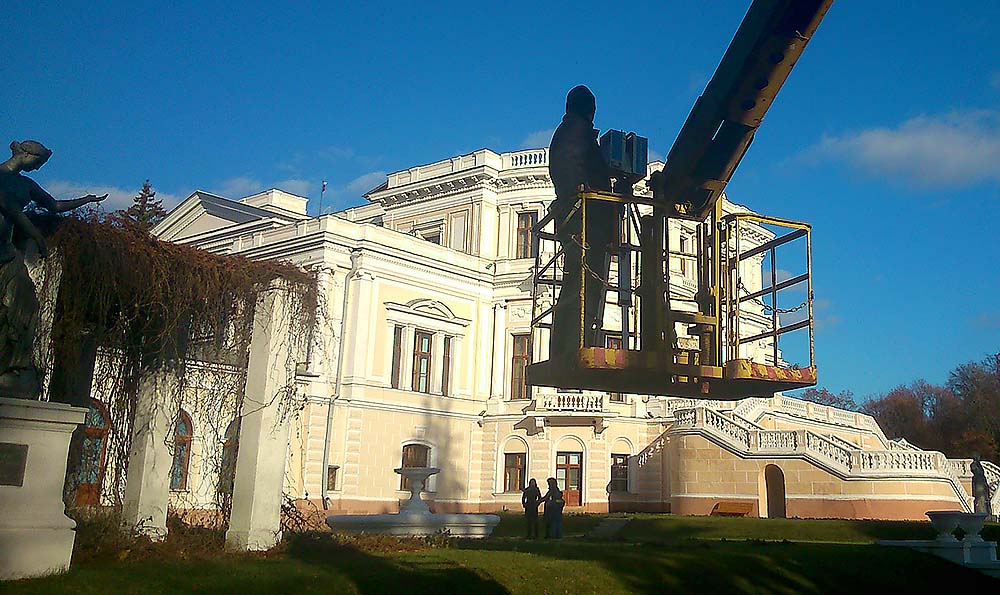

Для произведения обмеров фасадов строений применяется технология, объединяющая в себе методы сканирования лазером и цифровой фотограмметрии. В этом случае съемка производится сканером со встроенным фотоаппаратом. Примерные действия по выполнению работы:

• составление программы
• закрепление опорных точек с последующим определением их координат
• непосредственно произведение лазерного сканирования и процесс фотографирования здания с заданных точек
• создание единого блока точек из каждого отдельного сканера

Полученные чертежи передают реальную картину и размеры сооружений, с возможностью измерить любой отдельный элемент. На основе полученной 3D модели можно получить необходимые планы конструкций.

Метод лазерного сканирования позволяет проводить точные обмеры в краткие сроки и получить полную информацию об объекте в едином массиве облака точек или 3D проекта. Это существенно упрощает процесс использования и управления информацией, а также дает возможность получать любые данные из одного источника. При совместном применении разнообразных методов и технологий появляется возможность сопровождать проекты удобной в использовании и исчерпывающей по содержанию документацией, что облегчает выполнение работ.
