Трассопоисковый комплект Успех 4.105Д предназначен для точного определения местоположения и глубины залегания различных подземных коммуникаций, включая силовые и сигнальные кабели, армированные оптоволоконные линии и трубопроводы из электропроводных материалов. Он также помогает обнаруживать неисправности кабельных линий и обеспечивает быстрое и надёжное обследование местности перед проведением земляных работ для предотвращения повреждения инженерных сетей. В состав набора входит приёмник в виде моноблока с цветным ЖК-дисплеем, на котором автоматически отображается изображение трассы и рассчитывается глубина залегания коммуникации до 30 метров, а также величина тока в линии. В комплекте имеется компактный автономный генератор с дисплеем и встроенной индукционной антенной. Генератор обладает выходной мощностью до 20 ватт и дальностью работы до трёх километров. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех 4.105Д
- Определение расположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 метров
- Трассировка коммуникаций с применением генератора на расстоянии до 3 километров
- Поиск электрических кабелей под напряжением
- Поиск точек пересечения трубопровода и кабеля
- Определение участков повреждения кабельных линий
- Изучение участков местности перед проведением земляных работ.

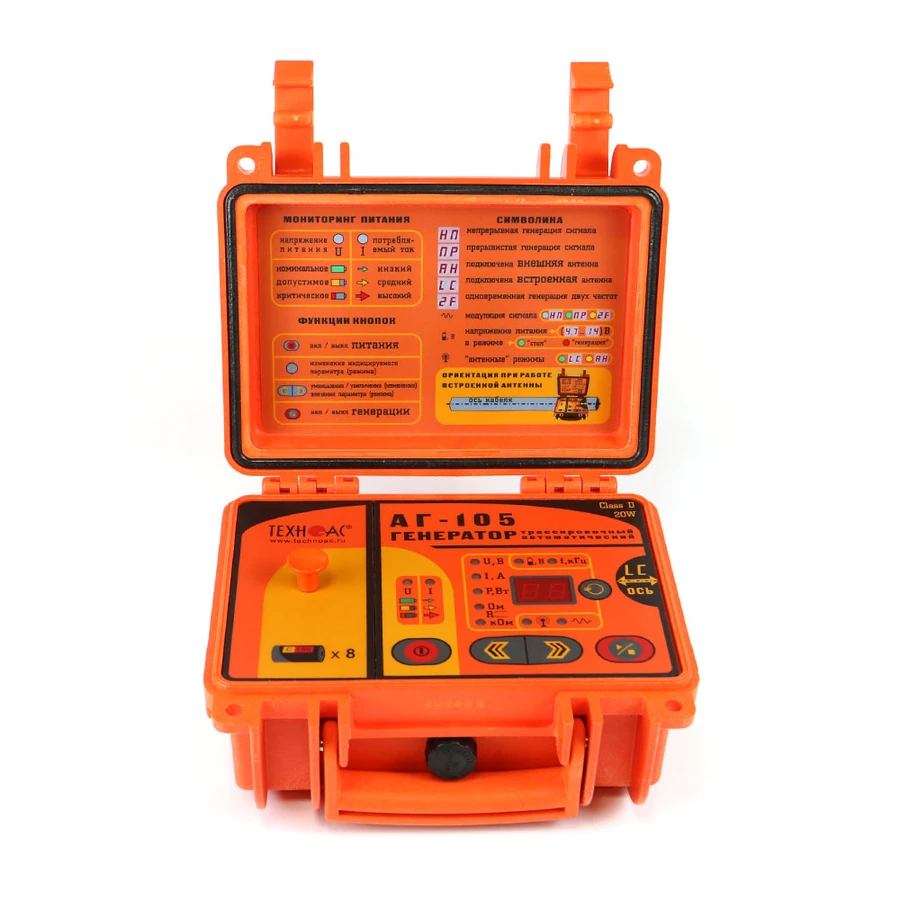

Особенности генератора АГ-105
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и масса.

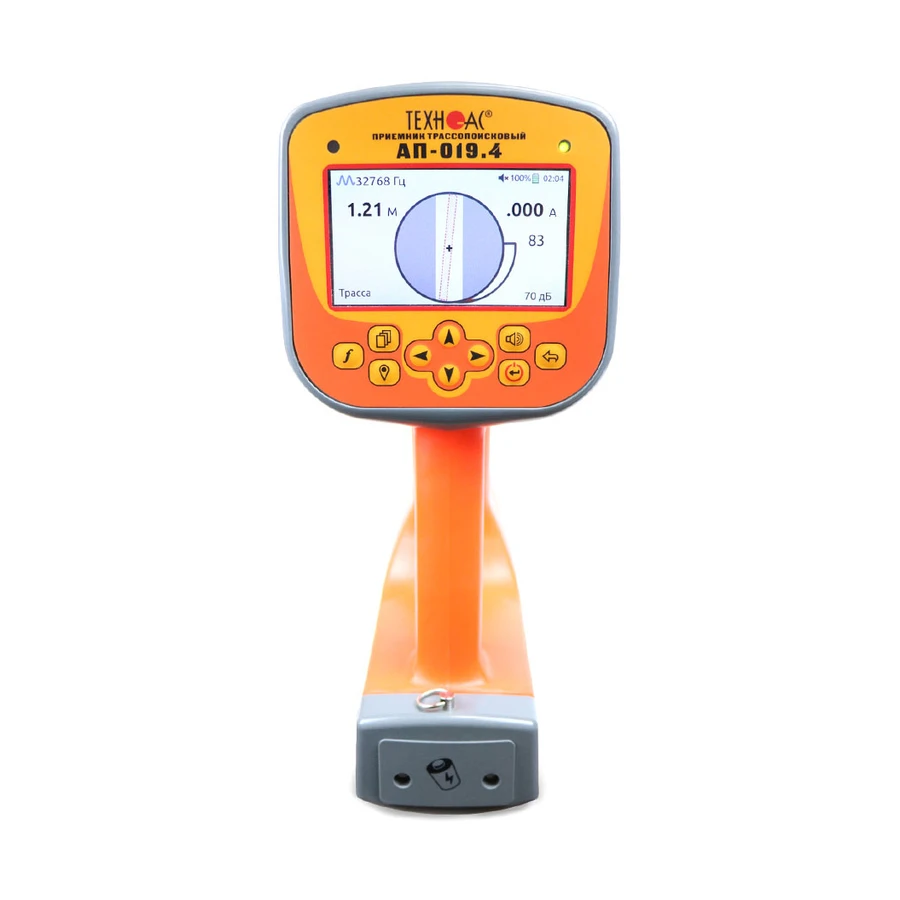

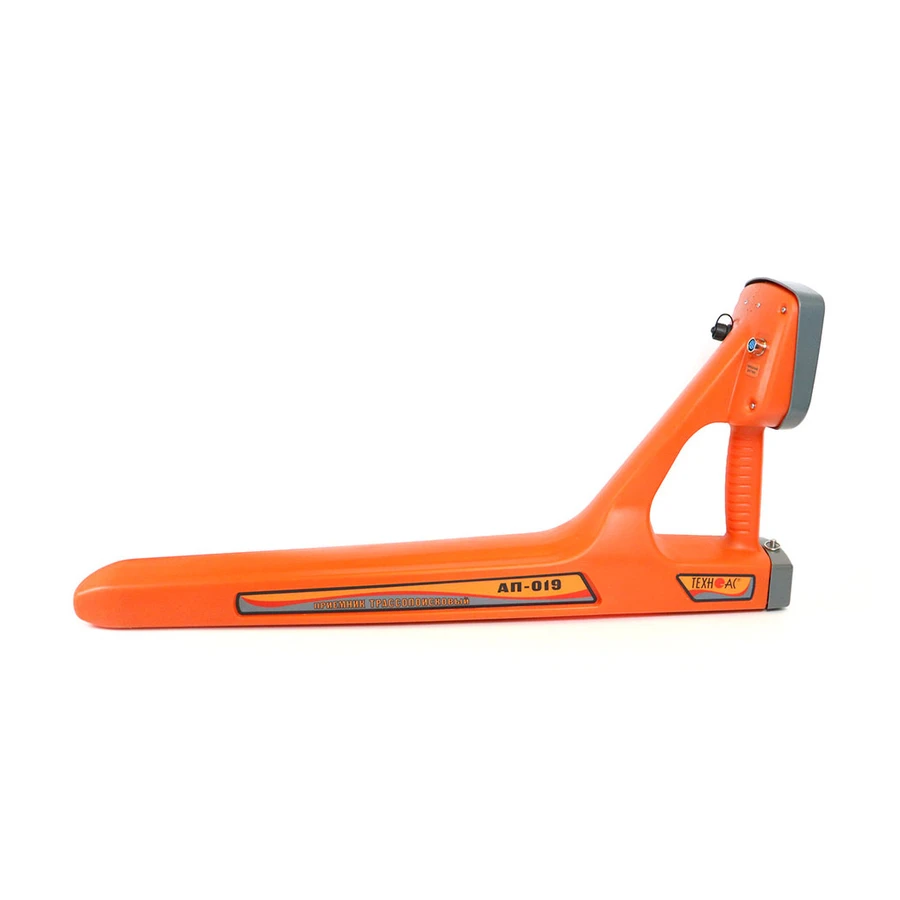

Особенности приемника АП-019.4
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.

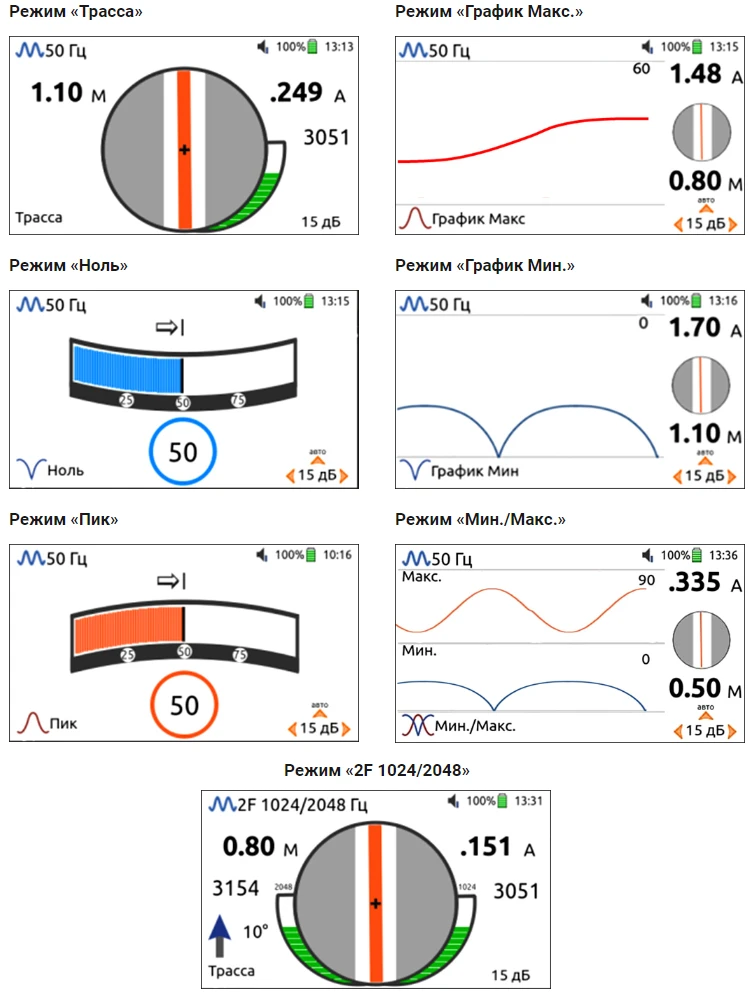

Режимы индикации приемника АП-019.4
Рекомендуемые области применения Успех 4.105Д
- Геодезия
- Электросети
- Телекоммуникация
- Строительно-монтажные организации
- ЖКХ
- Водоканалы
- Теплосети
- Нефтегазовая отрасль.

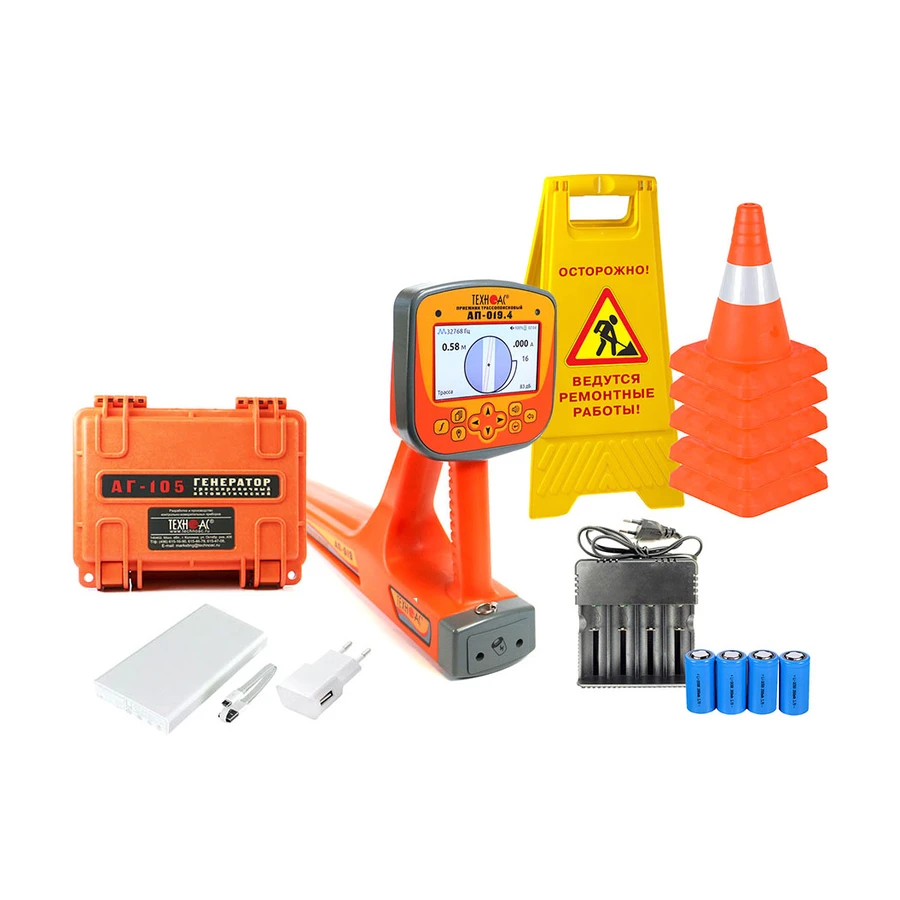

- Трассопоисковый приемник АП-019.4
- Генератор трассировочный АГ-105
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт
- Штырь заземления АГ110.02.004 - 2 шт
- Батарейки - 8 шт
- Кабель USB 2,0 AM-mini USB 1 м
- Колпачок изоляционный d=8 мм - 2 шт

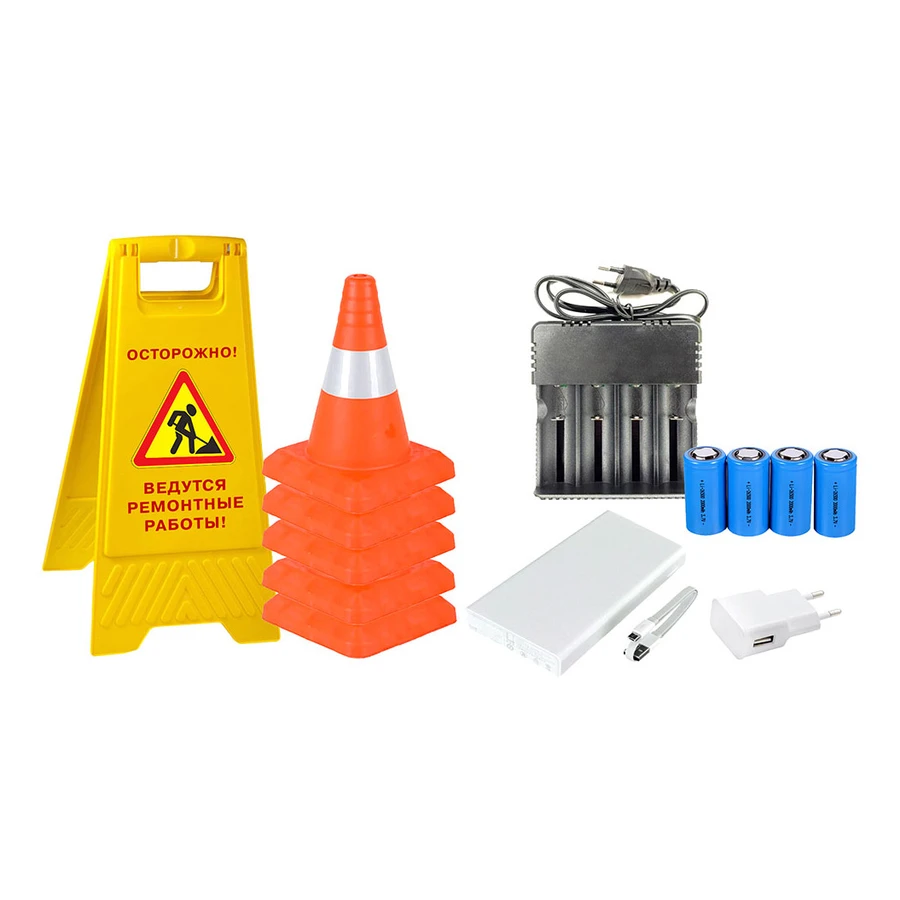

- Power bank, 20 000 мАч
- Конус дорожный, высота 30 см - 5 шт
- Аварийный знак "Люк открыт" или "Идут работы"
- Батарейки для приемника
- Зарядное устройство HD-8992A
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Руководство по эксплуатации - 3 шт
- Паспорт.
- Индукционная антенна ИЭМ-301.5
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
Трассоискатель с цветным экраном Успех 4.105Д купить в Москве и в других городах РФ. Получить консультацию специалистов можно по телефону +7 (495) 651-87-97 или email: sale@fgeo.ru.
Оставьте заявку и наши специалисты свяжутся с вами!
При покупке оборудования, вы получаете бесплатно: обучение по эксплуатации геодезического оборудования и круглосуточную техподдержку.
Осуществляем доставку в любой город России.
ФокусГео — поставляем надежное сертифицированное оборудование для квалифицированных специалистов.
Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.
1. Оформление заказа
После выбора товара нажмите кнопку В корзину — товар добавится в вашу корзину.
Далее, если вы закончили выбирать товар, нажмите кнопку ваша корзина.
На странице ваша корзина будут перечислены все выбранные вами товары.
В поле Количество вы можете изменить количество товара для покупки. После изменения количества товара необходимо нажать кнопку Пересчитать для пересчета итоговой суммы заказа.
В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.
Также можно ввести код скидки в соответствующее поле.
2. Оформление и подтверждение заказа
После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.
Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.
Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.
Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.
3. Оплата и цены
Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.
Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.
Возможные способы оплаты:
Для физических лиц
- оплата картой при получении
- оплата по счету
- оплата наличными при получении
Для юридических лиц
- покупка по фз-223
- покупка по фз-44
- оплата по счету
- оплата по договор-счету
- оплата по договору
- покупка в лизинг
Оплата при получении заказа
Оплата наличными или картой при получении заказа курьеру ФокусГео. Оплата при получении доступна только для Москвы и Московской области (до 20 км от МКАД). Все наши курьеры имеют кассовый аппарат и терминал для оплаты картой.
Оплата по счету
Для выставления счета на оплату направьте запрос с реквизитами Вашей организации на почту sale@fgeo.ru или оформите заказ через интернет-магазин. При оформлении "быстрого заказа" и покупке через "корзину" выберите «Я представитель юридического лица». Выбрав оформление заказа через "корзину" вы сможете выбрать различные способы доставки по России, указать свой пожелания и прикрепить к заказу файл с реквизитами.
Счет на оплату направляется на электронную почту. Срок действия счета – 2 дня. Оплата осуществляется на условиях 100 % предоплаты. Все цены на товары указаны с учетом НДС 20%. Цены на программное обеспечение указаны Без НДС. Бухгалтерские документы предоставляемые при поставке: счет на оплату, УПД (универсальный передаточный документ).
Способы доставки
- Самовывоз из магазина ФокусГео
- Курьерская доставка ФокусГео
- Доставка наземным транспортом до склада транспортной компании
По Москве
1. Самовывоз из магазина ФокусГео - бесплатно
Адрес: ул. Сельскохозяйственная, д. 5, этаж 2
пн-чт с 9:00 до 18:00
пт с 9:00 до 17:00
сб. - вс. - выходной
2. При заказе от 30 000 р. – бесплатно (доставка курьером)
3. При заказе до 30 000 р. – 500 р. (доставка курьером)
Доставка курьером осуществляется ежедневно, с 10:00 до 20:00, в субботу с 10:00 до 14:00, в воскресенье доставки нет.
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
По России
1. При заказе от 30 000 р. – бесплатно (наземным транспортом до склада транспортной компании)
2. При заказе до 30 000 р., стоимость доставки рассчитывается дополнительно, после оформления заказа.
Мы сотрудничаем с транспортными компаниями:
- Деловые линии
- ПЭК
- СДЭК
- КИТ
- ЖелДор экспедиция
- DHL
- Major Express
- КурьерСервисЭкспресс
Правила
При доставке вам будут переданы все документы на покупку: товарный и кассовый чеки, а также гарантийный талон. При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации. Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки выделяется в документах на покупку отдельно.
Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру. При доставке проверяйте комплектность, работоспособность, соответствие доставленного товара описанию на нашем сайте, также проверьте на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются.
Служба доставки: +7 (495) 651-87-97 (многоканальный).
Электронная почта: sale@fgeo.ru
Приёмник АП-019.4
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» |
0,05…7,00 кГц; 7,00…14,00 кГц |
| Диапазон частот «Две частоты» | 1024 / 2048 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС» |
| Управление чувствительностью (усилением сигнала) |
- полуавтоматическое / ручное (по выбору); - автоматическое для режима «Трасса» |
| Определение глубины залегания коммуникации |
- 0,01....30,00 м; - автоматически в режиме «Трасса» |
| Точность определения глубины залегания |
±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации |
- 0,001....50,00 А; - автоматически в режиме «Трасса» |
| Точность определения оси коммуникации |
±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | при работе с генераторами «ТЕХНО-АС» |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Режимы индикации | «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048» |
| Звуковая индикация |
- синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок |
| Источник питания |
- 4 Li-ion батареи 3,7 В, 3200 мАч; - внешний аккумулятор (Power Bank) |
| Режим «Сон» | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
| Диапазон температур эксплуатации / хранения | -30…+50 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Вес, не более | 2,45 кг |
Генератор АГ-105
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH» |
| Режим работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) |
- прерывистый «ПР» (кратковременные посылки сигнала); - длительность посылки 0,12 сек.; - частота следования посылок 1 Гц |
|
- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15 В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» |
| 3 - при частоте 32768 Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» |
| 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» |
| 40 - в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 - при частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7...15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» |
| Внешние источники питания (не входят в комплект поставки) |
- аккумулятор «12 В» (например, автомобильный); - выходное напряжение 11...14 В при токе не менее 4 А |
|
- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); - выходное напряжение 15 В, мощность 60 Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой |
автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33» |
| ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней передающей антенны «АН» | |
| бесконтактное подключение с применением индукционных передающих клещей | |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды) |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
