Javad Tracy

Полевое программное обеспечение для контроллера - TRACY предназначено для управления оборудованием JAVAD GNSS и выполнения полевых геодезических работ, причем как для сбора данных с последующей постобработкой (PPK), так и для работ в режиме реального времени (RTK) при съемке объектов и выносе точек на местность. В режиме RTK поправки могут быть получены по радиоканалам с помощью радиомодема (UHF), GSM-модема или из Ntrip-сервера через GPRS/EDGE-модемы.

Все это достигается благодаря работе с встроенными и внешними модемами спутниковых геодезических приемников.

Программа TRACY устанавливается на контролере VICTOR под управлением операционной системы Windows Mobile 6.0. Контроллер отвечает стандартам работы в полевых условиях с повышенной влажностью и вибрациями, в достаточно широком диапазоне температуры окружающей среды: от -30°С до +50°С (полевые испытания показали работу оборудования при -35С). Он обладает существенными возможностями для обработки данных и большим объемом памяти.

Оригинальный пользовательский интерфейс программы TRACY не повторяет ни одно программное обеспечение других фирм, предназначенное для сбора и обработки результатов полевых измерений. В ней отсутствует классическое меню, а все окна программы объединены в закладки. При освоении программы это требует определенного навыка и привычки. Однако, затем, можно оценить удобство перехода из одного окна в другое с помощью одногодвух нажатий иконок и возвращения обратно единственным нажатием. Например, если во время съемки объекта требуется присвоить ему атрибутивную информацию, отсутствующую в словаре данных, то достаточно нажать на иконку данных и перейти в окно кодов и атрибутов, где можно создать требуемые поля. Вернуться назад к процессу съемки можно одним нажатием на соответствующую иконку. В списке атрибутов, доступных для съемки, уже будет находиться вновь введенная информация. Точно так же можно в любой момент измерений переключиться в окно информации, посмотреть, как идет прием дифференциальных RTK-поправок, как расположены спутники, и, одним нажатием, вернуться в меню без долгих блужданий. Информация о состоянии оборудования всегда отображается в нижней части приложения, в панели статусов, с каким бы окном не велись работы. Когда все идет хорошо, эта информация кодируется зеленым цветом. Если же что-то не в порядке, то красные и желтые значки вместе со звуковыми сигналами немедленно привлекут внимание пользователя.

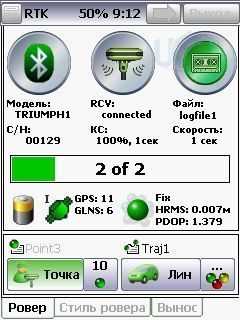

Для начального ознакомления с TRACY или для проведения простых операций в программе предусмотрен облегченный режим (первоначально программа и запускается в нем). В этом режиме управление оборудованием выполняется всего тремя кнопками, расположенными на одном экране. Однако, при кажущейся простоте, в нем можно выполнять практически все операции, необходимость в которых возникает при съемке, - управлять записью в файл «сырых» измерений в режиме статики и в режиме «стой-иди», запускать базовые станции и подвижные приемники и проводить съемку точек и траекторий при работе в режиме RTK, а также осуществлять вынос точек на местность. Не покидая этот экран, можно получить отчет по результатам работы.

Программа состоит из основного модуля RTK и двух дополнительных: PPK (Post Processing Kinematic) и CDU (Control Device Unit). Практически все работы выполняются в основном модуле. Однако, если нужны расширенные возможности для сбора данных, такие как управление сеансами наблюдения, запись измерений в контроллер и т. п., то используется модуль PPK.

Модуль CDU применяется для расширенной настройки приемников, поиска и устранения неисправностей, а также реализации специальных задач. Он включает низкоуровневые настройки, такие как обновление внутреннего программного обеспечения приемника и файлов опций, терминал для подачи команд, управление питанием, настройка встроенных модемов и т.д.

Модуль CDU применяется для расширенной настройки приемников, поиска и устранения неисправностей, а также реализации специальных задач. Он включает низкоуровневые настройки, такие как обновление внутреннего программного обеспечения приемника и файлов опций, терминал для подачи команд, управление питанием, настройка встроенных модемов и т.д.

Функции модуля RTK типичны для программного обеспечения, предназначенного для полевых работ. Все данные, относящиеся к какой-либо работе, сохраняются в отдельном файле: опорные (контрольные) точки, точки для выноса, измеренные точки, атрибутивная информация и другие. При запуске программа автоматически открывает последний проект. Далее в него импортируются или вводятся точки для выноса и опорные точки. Опорные точки могут браться из каталогов, независимых от файлов работ. Импорт может осуществляться из множества форматов САПР и ГИС или настраиваемого текстового формата пользователя. Координаты точки сохраняются в той системе координат, в которой они были введены, а при показе пересчитываются «на лету» в выбранную систему координат данного района работ - текущую рабочую систему координат. В этой системе показываются координаты всех измеренных точек. Кроме системы плановых координат, в текущую рабочую систему входят система высот и модель высот геоида для пересчета эллипсоидальных и ортометрических высот. Можно использовать одну из существующих в библиотеке TRACY глобальных моделей высот геоида или одну из национальных моделей высот геоида. Также имеется возможность подготовки пользовательской модели высот геоида, а затем применения её в TRACY при помощи TRACYTOOLSGEOIDS.

Внутри файла-работы можно создавать пользовательские библиотеки кодов и атрибутов и затем использовать их при съемке и сборе данных. Для выноса на местность можно подготовить точки, используя встроенные функции координатной геометрии (CoGo).

После подготовки исходных данных TRACY позволяет настраивать оборудование при помощи стилей настройки оборудования. Создав стиль один раз, можно сразу настроить с его помощью весь процесс съемки. Стиль включает настройки как базового, так и подвижного приемников. Его создание и редактирование осуществляется с помощью окошек-мастеров, в каждом из которых настраивается один из параметров оборудования. При установке TRACY задается несколько предопределенных стилей. Далее можно создать сколько угодно стилей съемки и выбирать нужные, в зависимости от условий работы и решаемых задач.

Для работы в режиме реального времени используется встроенный или внешний UHF-модем, передаются поправки звонком GSM-GSM с помощью встроенного GSM-модема или возможностей встроенного GPRS/EDGE-модема для подключения к Ntrip-серверам, либо применяется приемник со статическим IP-адресом как сервер RCV.

При съемке можно использовать промеры. Поддерживается несколько видов промеров - вдоль линии, перпендикуляр, замыкание четырехугольника, промер двумя расстояниями и обычный промер вдоль и поперек заданного отрезка. Можно также выносить на местность набор точек или линию.

Затем результат работы экспортируется в любой выбранный формат или создается отчет обо всей работе.

Неожиданным по масштабу оказался объем пожеланий пользователей о поддержке систем координат и высот. Впрочем, работа в системах координат, необходимых пользователю, - это основное назначение любой геодезической программы. При проектировании в программу TRACY был заложен механизм преобразования плановых координат и высот, который не повторяет решения других фирм-разработчиков. Обычно все системы координат жестко связываются с системой WGS-84, причем каждая из них связывается с WGS-84 только одним набором параметров. Соответственно, переход из одной системы координат в другую всегда выполняется через WGS-84. В реальной жизни все гораздо сложнее. Например, значения параметров перехода из какой-либо референцной системы координат в WGS-84 в различных районах могут существенно отличаться друг от друга. Или существует необходимость использовать прямой переход из одной системы координат в другую, минуя WGS-84. Поэтому в TRACY при описании систем координат и систем высот параметры перехода в WGS-84 не включены в число необходимых параметров. Каждой системе координат или высот присваивается лишь название. При необходимости задаются параметры эллипсоида и проекции. Но параметры связи с WGS-84 задавать не требуется до тех пор, пока в них не возникает необходимость.

В программе TRACY системы координат могут быть связаны между собой параметрами различных типов:

• 7-ми параметрическим пространственным ортогональным преобразованием координат;
• ортогональным преобразованием плоских прямоугольных координат;
• преобразованием высот;
• преобразованием координат и высот, заданных в виде цифровых моделей поправок.

При этом количество наборов параметров связи между двумя любыми системами координат не ограничено. Пользователь может использовать либо одну из более 3000 готовых систем координат с уже введенными параметрами преобразований, либо применить собственную систему координат и определить параметры локализации по идентичным точкам.

Говоря о системах координат, следует упомянуть и о такой проблеме, как обработка ГНСС- измерений в системах координат, полученных традиционными геодезическими методами. Не секрет, что существующие наземные опорные сети построены достаточно давно и имеют значительные погрешности, поэтому привязка к ним более точных сетей, созданных с использованием оборудования ГНСС, требует чрезвычайных усилий. Например, иногда, для решения данной проблемы необходимо на каждом небольшом участке обширной территории выполнять собственную локализацию. А затем, когда различных наборов параметров локализации наберется не один десяток, пытаться безошибочно найти и использовать нужный набор. Кроме того, если на этой территории необходимо использовать метод VRS, генерирующий для обширного пространства единое поле поправок в координаты, то проблема определения координат в нужной системе еще более усложняется. Чтобы избежать трудностей работы с многочисленными наборами параметров локализации, в математическом аппарате TRACY заложена возможность введения цифровой модели поправок. Это позволяет в любом районе работ прямо в контролере надежно вписывать ГНСС-измерения в наземную сеть.

Создание цифровых моделей поправок - это, как правило, задача государственных геодезических организаций. Но, при отсутствии нужных моделей, можно воспользоваться возможностями, которые предоставляет офисное программное приложение TRACYTOOLS. В него входят следующие программы:

• Datums, которая позволяет определять и редактировать пользовательские 7-ми параметрические преобразования между системами координат;
• Geoids, которая позволяет загрузить текстовый файл с моделью геоида и сохранить модель в виде бинарного файла для использования в TRACY;
• Jobs, предназначенная для создания, просмотра и редактирования результатов полевых работ TRACY на офисном ПК.

Также возможен импорт и экспорт данных, полученных в этих программах, в различные форматы.

Программа TRACY тесно интегрирована с офисным программным обеспечением GIODIS - у них предусмотрена общая библиотека систем координат и преобразований, общие форматы цифровых моделей, а также библиотека антенн. И это не удивительно, ведь результаты съемок обычно просматриваются и дорабатываются в камеральных условиях. В программе GIODIS можно как обработать файлы «сырых» измерений, полученных при помощи TRACY в режиме постобработки, так и загрузить RTK-проекты прямо из файлов полевых измерений.

Следует добавить, что программа TRACY напрямую совместима с САПР и ГИС. Она позволяет распознавать и сохранять файлы в большинстве распространенных форматов данных - SHP (ESRI), DXF/DWG (AutoCAD), DGN (Intergraph), MIF/TAB (MapInfo), TOP (CREDO) и др., а также поддерживает настраиваемый текстовый формат. Кроме того, возможен экспорт всего проекта в текстовый файл по шаблону пользователя для отчета.

Наряду с англоязычной имеется также русскоязычная версия программы. Программа TRACY создавалась российскими инженерами, так что очевидна ее применимость к российской действительности. Список функций программы соответствует потребностям российских специалистов. Мощные решения по координатной геометрии, включающие задачи, связанные с линейной и угловой засечкой, проложением ходов, разбивкой кривых, расчетом и подбором площадей и даже построением горизонталей, должны быть всегда под рукой. Измерения координат точек и траекторий, сбор атрибутивной информации, определение промеров, съемка объектов (полигонов/полилиний), вынос на местность точек и линий и т. д. также полностью реализованы в программе.
