ТИМ Кредо Транскор

Профессиональная программа, предназначенная для преобразования геоцентрических, геодезических и прямоугольных плоских координат по известным параметрам связи, для установления (уточнения) параметров связи различных систем координат и ключей местных систем координат.

Благодаря широким функциональным возможностям программа востребована в процессах создания и реконструкции государственных опорных и местных координатных систем, объектов линейных и площадных инженерных изысканий, промышленного, гражданского и транспортного строительства, при подготовке информации для кадастровых систем (наземные методы сбора), для геодезического обеспечения строительства, для маркшейдерского обеспечения работ при добыче и транспортировке нефти и газа, добыче полезных ископаемых открытым способом, для геодезического обеспечения геофизических методов разведки.

ТРАНСКОР применяется как самостоятельный программный продукт, так и в составе технологической линейки комплекса КРЕДО для обработки материалов инженерно-геодезических изысканий.

Исходные данные

В зависимости от решаемых задач в качестве исходных данных программа использует:

• Координаты в текстовых файлах произвольного формата или введенные с клавиатуры из каталогов и ведомостей в системах:
• пространственные прямоугольные — геоцентрические (в СК WGS-84, ПЗ90(90.02) и др.);
• геодезические координаты (в СК WGS-84, ПЗ-90(90.02), СК-95, СК-42 и др.);
• плоские прямоугольные координаты (в СК-95, СК-42, СК-63, UTM, Ламберта, цилиндрической проекции Меркатора и Псевдо-Меркатора, ортографической, Местные – МСК СФ, муниципальные и др.).

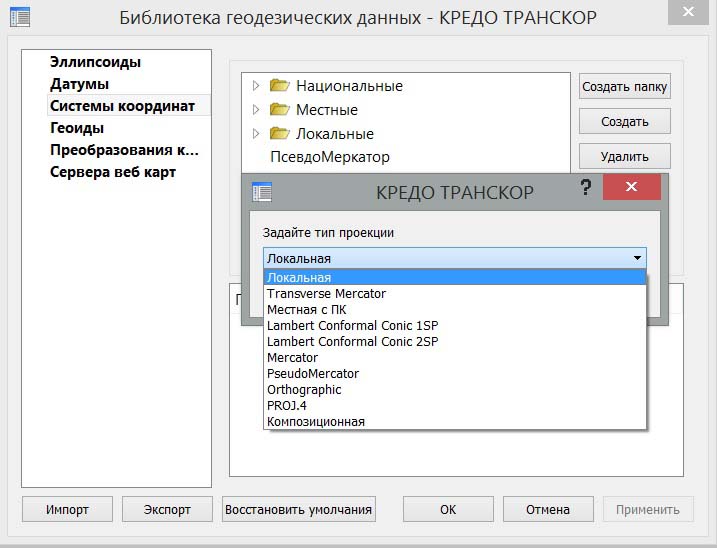

Рис. 1 Окно выбора СК

• Файлы mapinfow.prj (наборы параметров систем координат из MAPINFO).
• Параметры систем координат, преобразований, эллипсоидов из базы данных EPSG.
• Данные модели рельефа SRTM (Shuttle radar topographic mission) - результат обработки радарной съемки Земли, выполненной Шаттлом в феврале 2000г.
• Данные из обменного формата хранения и обмена данными GPS - формат GPX (данные спутниковых измерений навигаторов, эхолотов и других устройств).
• Данные GPS-определений (широта, долгота, эллипсоидальная высота), созданных через протокол обмена NMEA.
• Параметры преобразований геоцентрических и прямоугольных координат, параметры связи референцных систем, параметры связи геодезических координат через файл сеток формата NTv2.
• Модели геоида EGM 96, EGM 2008.
• Растровые изображения, web-карты Google и Bing (рис.2), матрицы высот.

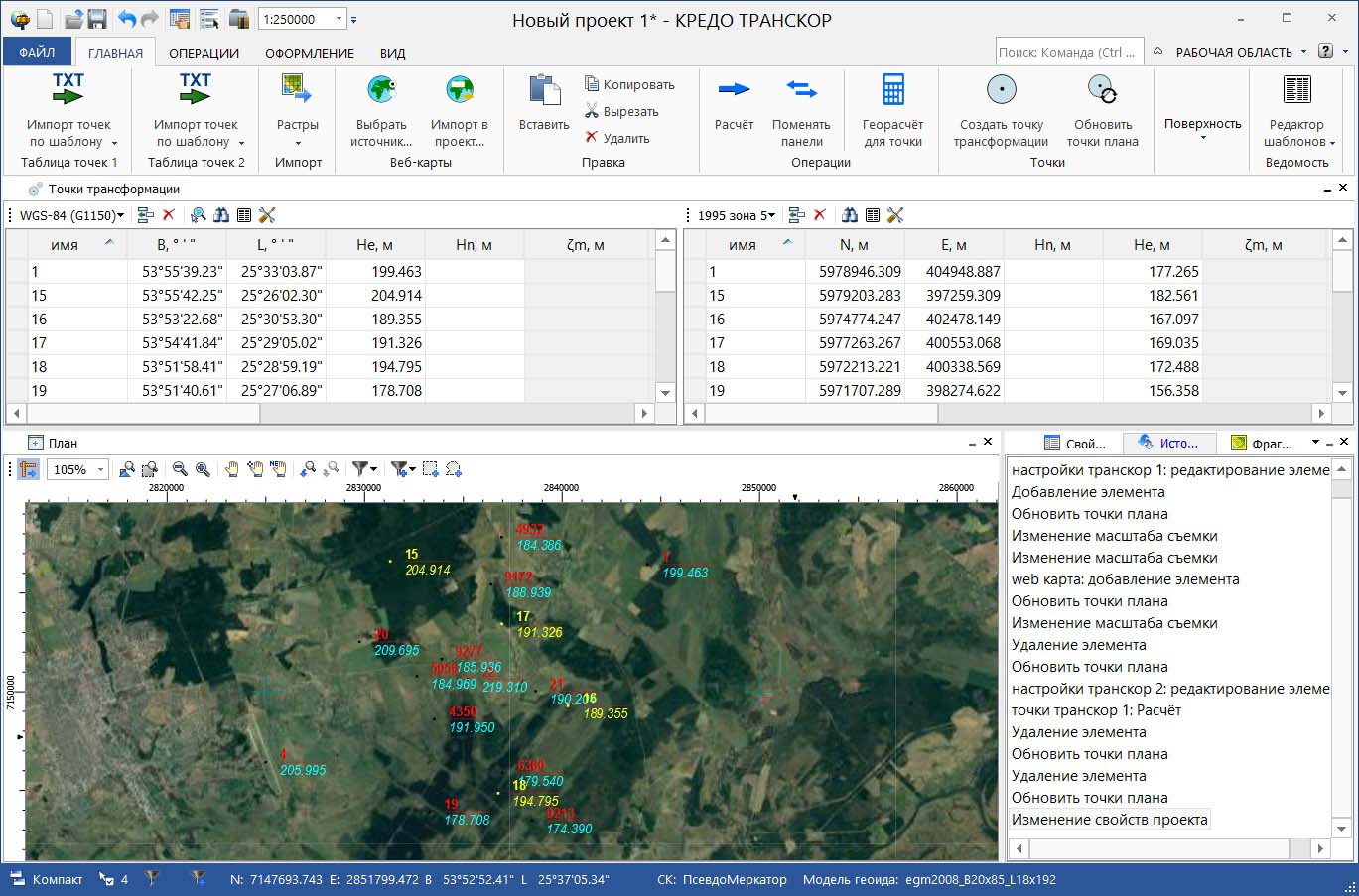

Рис. 2 Отображение web-карты в графическом окне плана

Функциональные возможности

В программе выполняются:

• Преобразование геоцентрических, геодезических координат по задаваемым параметрам связи референцных и общеземных геоцентрических систем.
• Преобразование координат по установленным параметрам полиномиального преобразования и данным, введенным пользователем с клавиатуры.
• Реализация работы системы для типов проекций – поперечно-цилиндрической проекции Меркатора, конической проекции Ламберта с двумя или одной стандартными параллелями, цилиндрической проекции Меркатора и Псевдо-Меркатора, ортографической, композиционной.
• Преобразование прямоугольных координат из системы в систему:
• В разных геоцентрических (референцных и общеземных) системах - по задаваемым параметрам проекции и параметрам связи референцных систем;
• В одной геоцентрической (референцной или общеземной) системе, одной картографической проекции из зоны в зону (СК42, СК95, UTM и др.) или произвольную (СК63, местную) систему координат.
• Преобразование геодезических координат из одной системы в другую с использованием файлов сеток формата NTv2.
• Расчет смещений по широте и долготе в узлах сетки между двумя геодезическими системами координат с последующим созданием файла формата NTv2.
• Определение параметров связи прямоугольных систем координат в аффинном, Гельмерта, Гельмерта - полные формулы с ПК, с оценкой и контрольной оценкой точности.
• Определение параметров связи общеземных и референцных геоцентрических систем координат.
• Установление параметров связи между пространственной/геодезической и плоской системами координат в плане и по высоте — Ключ 2D (Гельмерт) + H.
• Установление параметров связи с использованием полиномиального преобразования до 5-й степени включительно с применением МНК
• Определение ключа местных систем координат в нескольких вариантах образования местных СК (рис. 3).
• Определение ключа местных систем координат в ортографической проекции и поперечно-цилиндрической проекции Меркатора с применением МНК
• Расчет масштабного коэффициента.
• Расчет радиусов кривизны меридиана и первого вертикала, среднего радиуса кривизны в точке.
• Расчет Гауссова сближения меридианов.
• Расчет аномалии высоты для выбранной модели геоида в различных системах координат.
• Расчёт оптимальных параметров композиционной проекции.

Композиционная проекция — это комбинированный вид проекции, представляющий собой объединение двух проекций: конической и поперечно-цилиндрической с различными коэффициентами влияния с итоговым суммарным значением коэффициентов влияния равным 1.0. Использование этой проекции позволяет добиться оптимальных условий отображения конкретной области и подбора для этой области наилучшего варианта коэффициентов влияния конической и поперечно-цилиндрической проекции. Проекция предназначена для использования на территориях где стандартные проекции на отдельных участках имеют значительные отклонения масштабного коэффициента от 1.0 – протяженных линейных и площадных объектах пересекающих несколько 6-ти градусных зон. Расчет оптимальных коэффициентов влияния двух проекций в системе выполняется автоматически, он зависит от полноты указанных пользователем пунктов, описывающих объект. Моделирование масштабов изображений в композиционных проекциях сохраняет и основное преимущество исходных проекций – они остаются конформными (равноугольными).

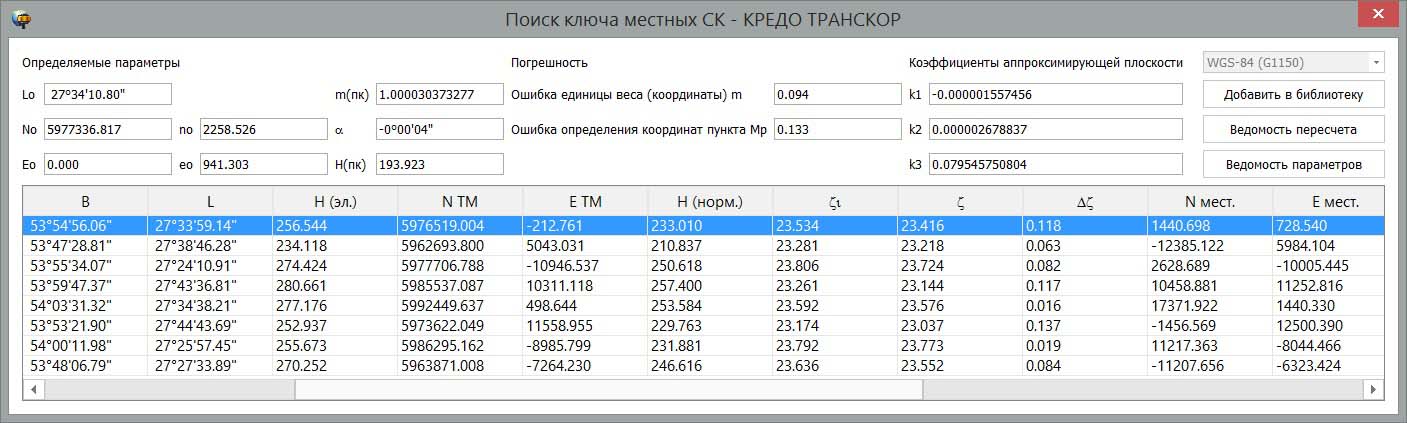

Рис. 3 Расчет ключа Местной СК с оценкой точности

Результаты

Выходные данные могут быть сохранены в файлах форматов LandXML, KML, GPX и в текстовом формате. Предоставляемая программой возможность расчета не только математической связи двух плоских систем координат, но и расчета ключа МСК, позволяет использовать полученные данные в сторонних программах постобработки спутниковых наблюдений.

По результатам обработки исходных данных могут быть сформированы различные выходные документы: каталоги координат, ведомости с результатами расчетов.

Для обмена с продуктами на платформе КРЕДО III и КРЕДО ДАТ наборами СК, параметрами преобразований, эллипсоидов можно использовать формат XML.

Дополнительные возможности

Для визуального сравнения взаимного положения совмещенных пунктов в программе можно открыть графическое окно. При установлении параметров связи (все виды установления параметров плоских СК) невязки между различными системами координат в окне графики отображаются при помощи векторов (рис.4).

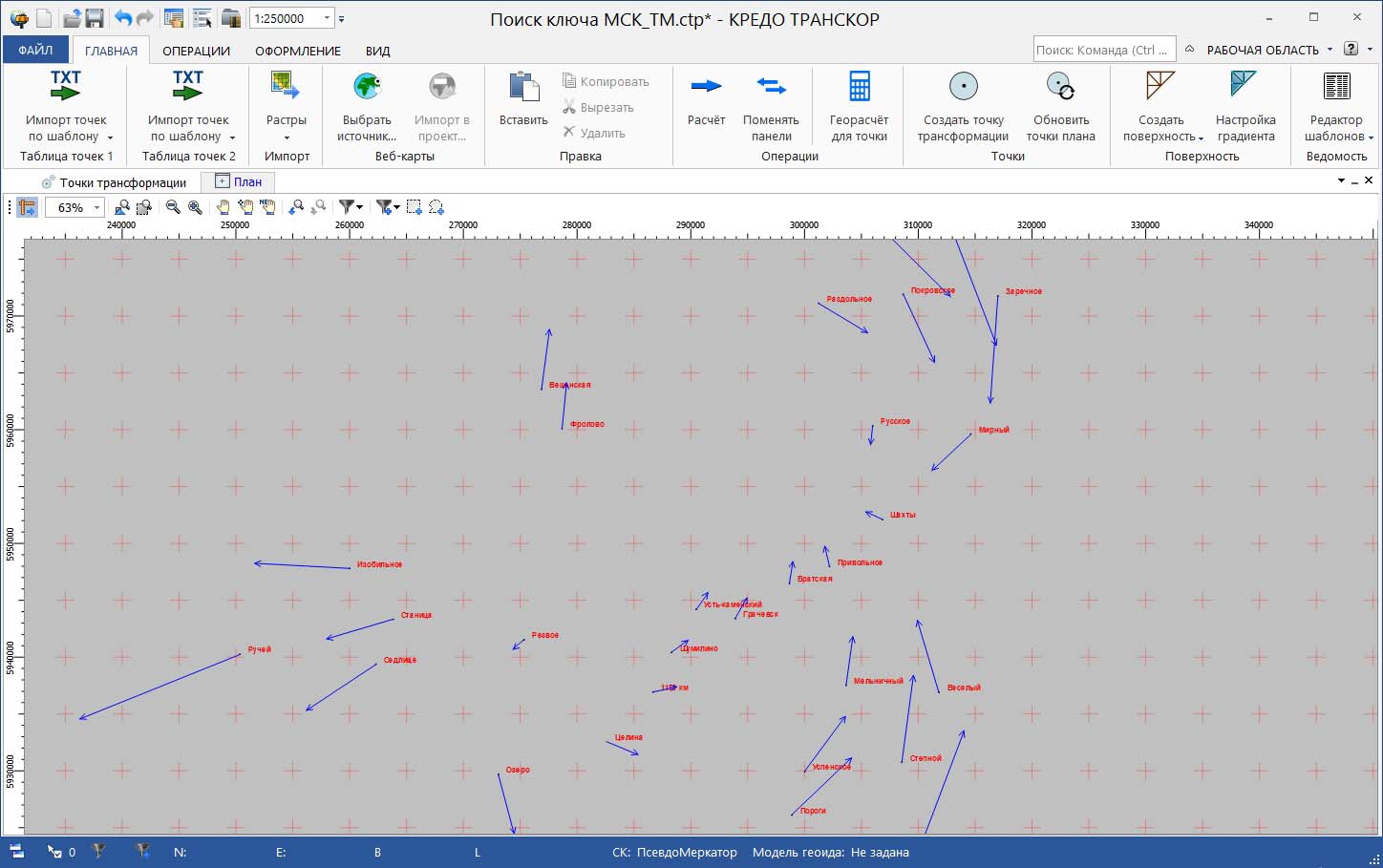

Рис. 4 Невязки в виде векторов при установлении параметров связи

Для формирования выходных документов можно воспользоваться библиотекой шаблонов. Специальное приложение Редактор шаблонов, поставляемое вместе с программой, позволяет создавать новые и редактировать существующие шаблоны в соответствии с нормативными требованиями, принятыми в организации пользователя.
