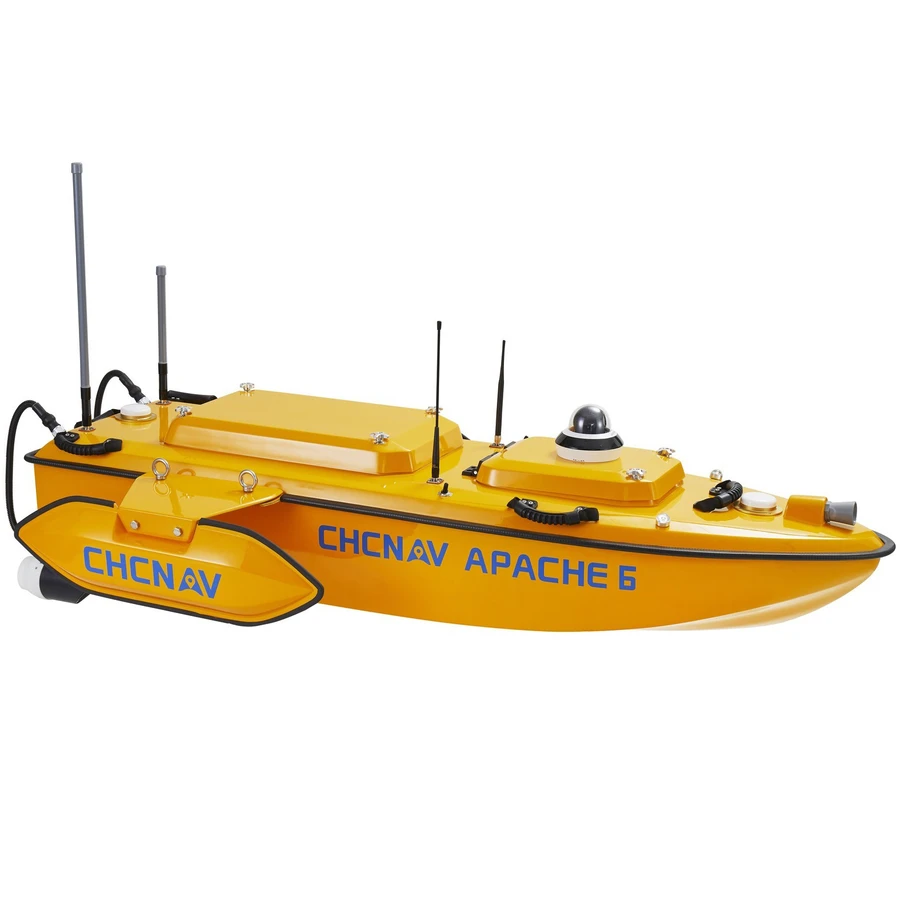

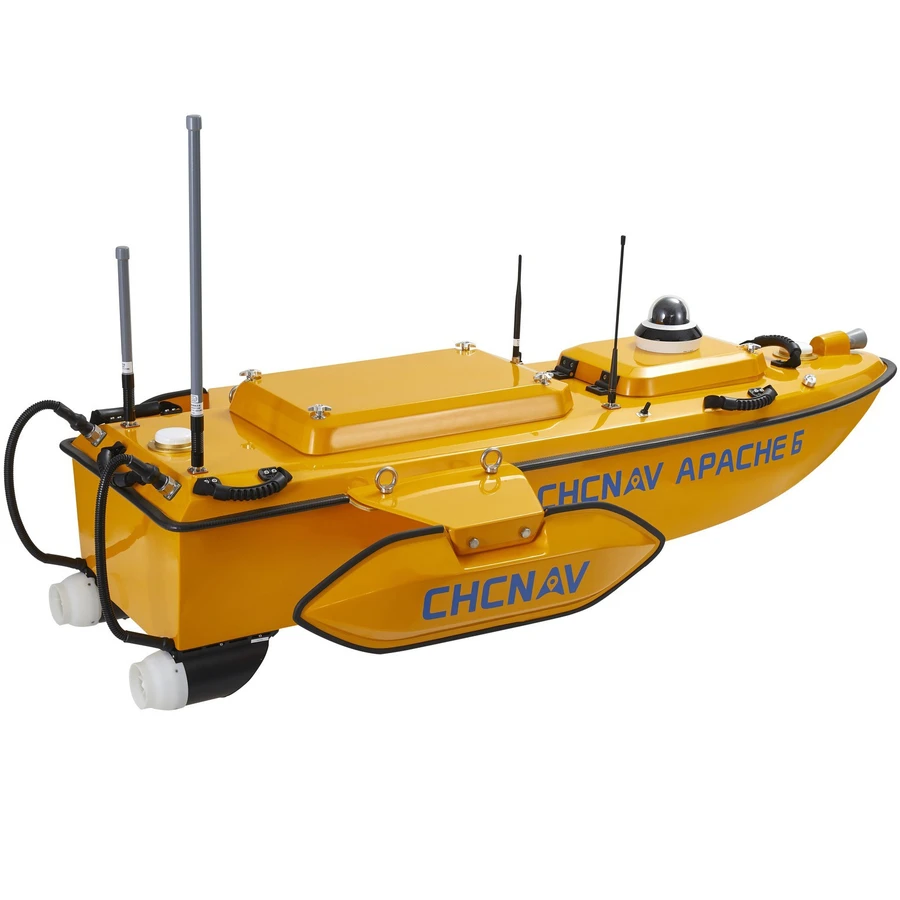

Беспилотное судно Apache 6 создано для выполнения автоматической 3-х мерной съёмки как подводного, так и надводного пространства при проведении инженерно-геодезических, инженерно-гидрографических и инженерно-гидрометеорологических изысканиях, таких как
- батиметрическая съёмка,
- обследование подводных переходов трубопроводов,
- обследование состояния несущих опор мостов, дамб,
- археологические исследования подводного пространства,
- спасательные операции при кораблекрушениях.
Для эффективного выполнения гидрографических работ там, где требуется детальная топографическая съёмка дна, а также в местах, куда доступ человека ограничен или нежелателен, используются многолучевые эхолоты (МЛЭ). Применение многолучевых эхолотов по сравнению с однолучевыми в десятки раз увеличивает ширину полосы сканирования и существенно улучшает качество и производительность выполнения работ. Принцип действия многолучевых эхолотов основан на формировании трансдьюсером пучка узких лучей, расходящихся веером в плоскости, перпендикулярной направлению движения судна.
МЛЭ NORBIT, применяемый в Apache 6, состоит из процессорного блока (объединенного с мощным компьютером с прикладным программным обеспечением типа Qincy, для выполнения многолучевой съемки), передающей и принимающей гидроакустических антенн. Обязательным дополнением к самому многолучевому эхолоту являются:
- датчик скорости звука - измерение скорости звука в воде в режиме реального времени;
- двухантенный GNSS-приёмник - определение координат и курса судна, точного времени;
- инерциальная система - для определения значений качки, поперечного и продольного кренов;
Данные с этих датчиков, передаваемые в реальном времени в процессор, учитываются при определении глубин.
БПВА Apache 6 построен на зарекомендовавшей себя платформе Apache 3 и 5, но строение корпуса оптимизировано для использования с многолучевыми эхолотами (МЛЭ) Norbit.
Круизная скорость судна составляет до 2.5 м/с, что позволяет выполнять съёмку со скоростью до 1 кв.км. за рабочий день.
Управление судном осуществляется либо в автоматическом (на большей части маршрута), либо в ручном режиме (в сложных условиях) на расстоянии до 2 км.
Особенности БПВА Apache 6:
- Малый вес (по сравнению с традиционными суднами) - 15 кг без датчиков
- Управление одним оператором
- Модульная конструкция
- Встроенная инерциальная система IMU
- Лазерный сканер (опционально)
- Мощные двигатели
- Защита от посадки на мель
- Полезная нагрузка для получения облаков точек как под, так и над водой
- Простой запуск
- Высокая курсовая устойчивость.
Полезная нагрузка
На Apache 6 устанавливается один из многолучевых эхолотов Norbit.
Характеристики эхолотов
| Norbit iWBMSe | Norbit iWBMS (стандартная комплектация) | Norbit iWBMSh-STX | |
| Полоса обзора | 5-210° | 7-210° | 5-210° |
| Разрешение по глубине | <10 мм | ||
| Количество лучей | 256-512 | ||
| Диапазон рабочих частот | 400 КГц | ||
| Скорость посылки импульсов | до 60 пингов в секунду, адаптивно | ||
| Ширина одного луча (вдоль х поперек) |
0,9° х 1,9° (при 400 кГц) и 0,5° х 1,0° (при 700 кГц) 0,9° х 0,9° (при 400 кГц) и 0,5° х 0,5° (при 700 кГц) |
0,9° х 0,9° (при 400 кГц) или 0,5° х 0,5° (при 700 кГц) |
|
| СКП положения |
План ± (8 мм + 1мм/км) Высота ± (15 мм + 1мм/км) |
||
| Точность определения курса | 0,08° | 0,03° | 0,08° |
| Точность определения тангажа/крена | 0,03° | 0,02° | 0,01° |
| Точность определения качки | 5 см | ||
| Вес |
~6,5 кг (в воздухе) 2.4 кг (в воде) |
~9,5 кг (в воздухе) >6.0 кг (в воде) |
~11 кг (в воздухе) >6.5 кг (в воде) |
| Интерфейс | Ethernet | Ethernet | Ethernet |
| Потребляемая мощность | 60 Вт | 60 Вт | 70 Вт |
| Рабочая температура | от -20°С до +60°С | от -20°С до +60°С | от -20°С до +60°С |
Стандартная комплектация
- Беспилотный водный аппарат (БПВА) гидрографический бот Apahce 6 (включая автопилот, инерциальную систему, навигационная ГНСС система)
- Многолучевой эхолот Norbit (на выбор - iWBMse / iWBMS / iWBM Sh-STX)
- Наземная станция управления (контроллер)
- Модем для связи с БПВА
- Кейс защитный транспортировочный для БПВА
- Подставка под корпус для сборки комплекса
- Комплект ЗИП (Гребные винты левые - 2 шт, Гребные винты правые - 2 шт)
- Аккумуляторная батарея с системой защиты (40Ач, 18.5 В) - 6 шт
- Аккумуляторная батарея с системой защиты (15Ач, 18.5 В) - 2 шт
- Зарядное устройство для аккумуляторов - 4 шт
- Программное обеспечение AutoPlaner для планирования задания для автопилота и управления БПВА в автоматическом режиме.
Дополнительное оборудование:
- Программное обеспечение Qinsy
- Анализатор скорости звука MiniSVP
- Ноутбук в защищенном корпусе.
Рекомендуемые системные требования для ПК
- Операционная система – Windows 10 x64
- RAM – не менее 8 Гб
- Процессор – Intel Core i7 2.6ГГц+ или мощнее
- SSD диск – минимум 256 Гб
- Видеокарта – игровая
- Время автономной работы – не менее 4х часов.
БПВА Apache 6 USV Norbit IWBMS купить в Москве и в других городах РФ. Получить консультацию специалистов можно по телефону +7 (495) 651-87-97 или email: sale@fgeo.ru.
Оставьте заявку и наши специалисты свяжутся с вами!
При покупке оборудования, вы получаете бесплатно: обучение по эксплуатации геодезического оборудования и круглосуточную техподдержку.
Осуществляем доставку в любой город России.
ФокусГео — поставляем надежное сертифицированное оборудование для квалифицированных специалистов.
Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.
1. Оформление заказа
После выбора товара нажмите кнопку В корзину — товар добавится в вашу корзину.
Далее, если вы закончили выбирать товар, нажмите кнопку ваша корзина.
На странице ваша корзина будут перечислены все выбранные вами товары.
В поле Количество вы можете изменить количество товара для покупки. После изменения количества товара необходимо нажать кнопку Пересчитать для пересчета итоговой суммы заказа.
В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.
Также можно ввести код скидки в соответствующее поле.
2. Оформление и подтверждение заказа
После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.
Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.
Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.
Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.
3. Оплата и цены
Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.
Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.
Возможные способы оплаты:
Для физических лиц
- оплата картой при получении
- оплата по счету
- оплата наличными при получении
Для юридических лиц
- покупка по фз-223
- покупка по фз-44
- оплата по счету
- оплата по договор-счету
- оплата по договору
- покупка в лизинг
Оплата при получении заказа
Оплата наличными или картой при получении заказа курьеру ФокусГео. Оплата при получении доступна только для Москвы и Московской области (до 20 км от МКАД). Все наши курьеры имеют кассовый аппарат и терминал для оплаты картой.
Оплата по счету
Для выставления счета на оплату направьте запрос с реквизитами Вашей организации на почту sale@fgeo.ru или оформите заказ через интернет-магазин. При оформлении "быстрого заказа" и покупке через "корзину" выберите «Я представитель юридического лица». Выбрав оформление заказа через "корзину" вы сможете выбрать различные способы доставки по России, указать свой пожелания и прикрепить к заказу файл с реквизитами.
Счет на оплату направляется на электронную почту. Срок действия счета – 2 дня. Оплата осуществляется на условиях 100 % предоплаты. Все цены на товары указаны с учетом НДС 20%. Цены на программное обеспечение указаны Без НДС. Бухгалтерские документы предоставляемые при поставке: счет на оплату, УПД (универсальный передаточный документ).
Способы доставки
- Самовывоз из магазина ФокусГео
- Курьерская доставка ФокусГео
- Доставка наземным транспортом до склада транспортной компании
По Москве
1. Самовывоз из магазина ФокусГео - бесплатно
Адрес: ул. Сельскохозяйственная, д. 5, этаж 2
пн-чт с 9:00 до 18:00
пт с 9:00 до 17:00
сб. - вс. - выходной
2. При заказе от 30 000 р. – бесплатно (доставка курьером)
3. При заказе до 30 000 р. – 500 р. (доставка курьером)
Доставка курьером осуществляется ежедневно, с 10:00 до 20:00, в субботу с 10:00 до 14:00, в воскресенье доставки нет.
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
По России
1. При заказе от 30 000 р. – бесплатно (наземным транспортом до склада транспортной компании)
2. При заказе до 30 000 р., стоимость доставки рассчитывается дополнительно, после оформления заказа.
Мы сотрудничаем с транспортными компаниями:
- Деловые линии
- ПЭК
- СДЭК
- КИТ
- ЖелДор экспедиция
- DHL
- Major Express
- КурьерСервисЭкспресс
Правила
При доставке вам будут переданы все документы на покупку: товарный и кассовый чеки, а также гарантийный талон. При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации. Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки выделяется в документах на покупку отдельно.
Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру. При доставке проверяйте комплектность, работоспособность, соответствие доставленного товара описанию на нашем сайте, также проверьте на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются.
Служба доставки: +7 (495) 651-87-97 (многоканальный).
Электронная почта: sale@fgeo.ru
| Тип корпуса | Тримаран с изменяемой геометрией корпуса |
| Размер (ДxШxВ), мм | 1800 х 550 х 250 |
| Материал | Снаружи - Углеводородное полимерное волокно, внутри - каркас из анодированного алюминия и стали |
| Масса, кг | 15 без полезной нагрузки, 40 кг - с МЛЭ |
| Высота волны, м | 1.25 |
| Скорость ветра, м/с | 9 |
| Скорость, м/с | 2-2,5 |
| Пыле- и влагозащищённость | IP68 |
| Осадка судна, м | 0,18 |
| Температура рабочая, ℃ | от 0 °C до +45 °C |
| Температура хранения,℃ | от -30 °C до +60 °C |
| Влажность | 100% |
| Потребляемая мощность, Вт | НД |
| Тип батареи | LiPo |
| Ёмкость одной батареи, мАч | 40000 |
| Количество батарей в штатном комплекте | 6+4 |
| Количество батарей в аппарате | 2+1 |
| Время работы, в часах | 2 |
| Режим работы | Автопилот, ручной |
| Связь в режиме реального времени | УКВ, GSM, ПДБС |
| Тип связи со станцией управления | Wi-Fi |
| Дальность связи со станцией управления, км | до 2 при прямой видимости, при обычных условиях - до 1 км |
| ПО для работы | AutoPlaner, Qincy |
