Назначение
- Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
- Проведения работ по поиску скрытой проводки.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

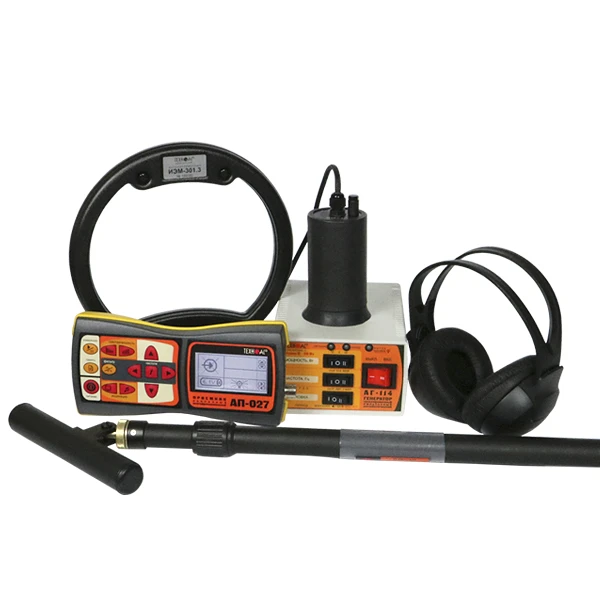

Трассотечеискатель "Успех АТГ-425.20Н" - универсальный многофункциональный комплект, в котором объединены три устройства
- Трассоискатель с электромагнитным датчиком.
- Трассоискатель с акустическим датчиком.
- Течеискатель с акустическим датчиком.
Рекомендуемые области применения
- ЖКХ
- Теплосети
- Водоканал
Особенности
- Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Решаемые задачи
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Принцип работы
Режим трассопоиска
Пассивный поиск: (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
Активный поиск: (трассопоиск с использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8192», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)
Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8192», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Режим течепоиска
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
Состав комплекта
|
Наименование |
Количество |
|
Трассопоисковый приемник "АП-027" |
1 шт. |
|
Генератор "АГ-114.1" |
1 шт. |
|
Антенна индукционная "ИЭМ-301.3" |
1 шт. |
|

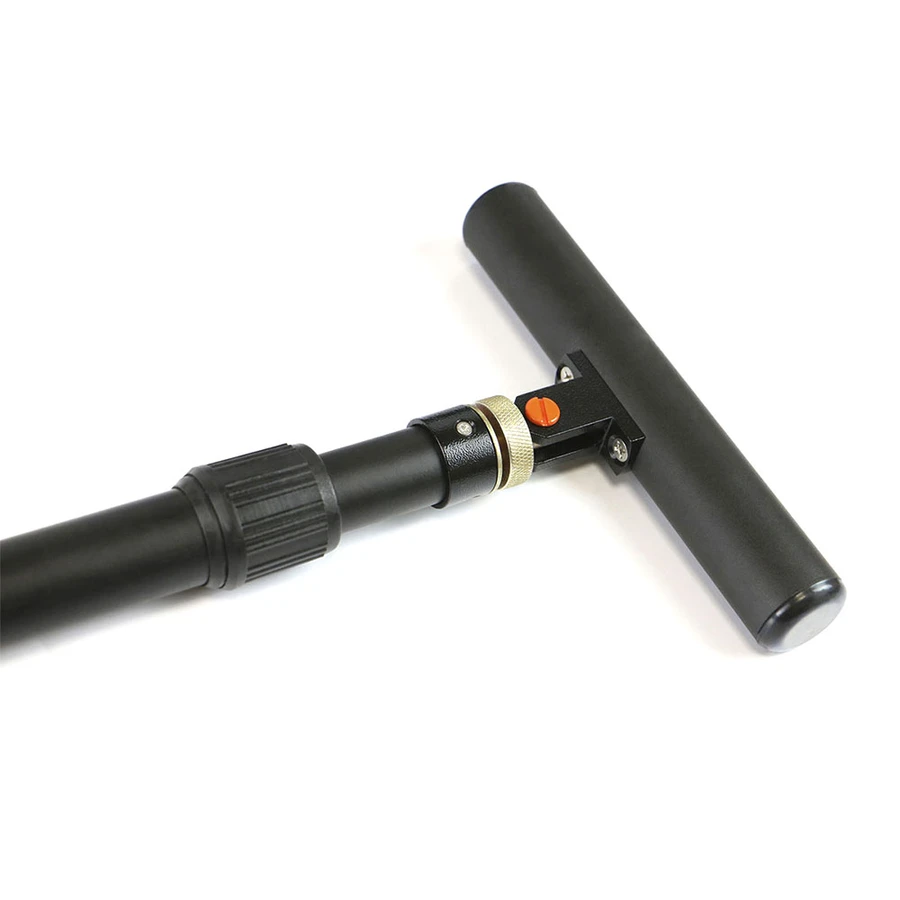

Датчик электромагнитный "ЭМД-247" |
1 шт. |
|
Комплект акустического датчика “АД-247” |
1 шт. |
|
Головные телефоны |
1 шт. |
|
Батарейки для приемника (AA) |
4 шт. |
|
Держатель для приемника |
1 шт. |
|
Источник питания |
1 шт. |
|
Кабель для подключения внешнего аккумулятора АГ120.02.020 |
1 шт. |
|
Кабель для подключения нагрузки АГ120.02.030 |
1 шт. |
|
Кабель АГ105.02.020 |
1 шт. |
|
Контакт магнитный АГ120.02.090 |
2 шт. |
|
Штырь заземления АГ110.02.004 |
2 шт. |
|
Ключ шестигранный 2,5*57 мм |
2 шт. |
|
Крестовая отвертка |
1 шт. |
|
Кабель мини-USB для подключения внешнего аккумулятора |
1 шт. |
|
Сумка для антенны "ИЭМ-301.3" |
1 шт. |
|
Сумка для электромагнитного датчика "ЭМД-247" |
1 шт. |
|
Сумка для генератора "АГ-114.1" |
1 шт. |
|
Сумка для комплекта |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
1 шт. |
Дополнительное оборудование
Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика
Миниатюрный датчик с магнитным основанием и удлинительным штырем, что позволяет без труда использовать его для диагностики трубопроводов на наличие утечки в труднодоступных местах, проводить диагностику запорной арматуры.
Клещи индукционные "КИ-110/x"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 50, 80, 110, 125 мм.
Портативный искатель металлических люков ИЭМ-300 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
Комплект внешнего аккумулятора для приемника "АП-027"
Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.
Комплект аккумуляторов и зарядное устройство для приемника "АП-027"
- Аккумулятор типа AA 1,2В (2850 мА) - 4 шт.
- Зарядное устройство для 4 аккумуляторов AA - 1 шт.
Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
Трассотечеискатель Успех АТГ-425.20Н купить в Москве и в других городах РФ. Получить консультацию специалистов можно по телефону +7 (495) 651-87-97 или email: sale@fgeo.ru.
Оставьте заявку и наши специалисты свяжутся с вами!
При покупке оборудования вы получаете бесплатно первоначальное обучение по эксплуатации геодезического оборудования и техническую поддержку.
Осуществляем доставку в любой город России.
ФокусГео — поставляем надежное сертифицированное оборудование для квалифицированных специалистов.
Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.
1. Оформление заказа
После выбора товара нажмите кнопку В корзину — товар добавится в вашу корзину.
Далее, если вы закончили выбирать товар, нажмите кнопку ваша корзина.
На странице ваша корзина будут перечислены все выбранные вами товары.
В поле Количество вы можете изменить количество товара для покупки. После изменения количества товара необходимо нажать кнопку Пересчитать для пересчета итоговой суммы заказа.
В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.
Также можно ввести код скидки в соответствующее поле.
2. Оформление и подтверждение заказа
После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.
Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.
Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.
Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.
3. Оплата и цены
Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.
Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.
Возможные способы оплаты:
Для физических лиц
- оплата картой при получении
- оплата по счету
- оплата наличными при получении
Для юридических лиц
- покупка по фз-223
- покупка по фз-44
- оплата по счету
- оплата по договор-счету
- оплата по договору
- покупка в лизинг
Оплата при получении заказа
Оплата наличными или картой при получении заказа курьеру ФокусГео. Оплата при получении доступна только для Москвы и Московской области (до 20 км от МКАД). Все наши курьеры имеют кассовый аппарат и терминал для оплаты картой.
Оплата по счету
Для выставления счета на оплату направьте запрос с реквизитами Вашей организации на почту sale@fgeo.ru или оформите заказ через интернет-магазин. При оформлении "быстрого заказа" и покупке через "корзину" выберите «Я представитель юридического лица». Выбрав оформление заказа через "корзину" вы сможете выбрать различные способы доставки по России, указать свой пожелания и прикрепить к заказу файл с реквизитами.
Счет на оплату направляется на электронную почту. Срок действия счета – 2 дня. Оплата осуществляется на условиях 100 % предоплаты. Все цены на товары указаны с учетом НДС 20%. Цены на программное обеспечение указаны Без НДС. Бухгалтерские документы предоставляемые при поставке: счет на оплату, УПД (универсальный передаточный документ).
Способы доставки
- Самовывоз из магазина ФокусГео
- Курьерская доставка ФокусГео
- Доставка наземным транспортом до склада транспортной компании
По Москве
1. Самовывоз из магазина ФокусГео - бесплатно
Адрес: ул. Сельскохозяйственная, д. 5, этаж 2
пн-чт с 9:00 до 18:00
пт с 9:00 до 17:00
сб. - вс. - выходной
2. При заказе от 30 000 р. – бесплатно (доставка курьером)
3. При заказе до 30 000 р. – 500 р. (доставка курьером)
Доставка курьером осуществляется ежедневно, с 10:00 до 20:00, в субботу с 10:00 до 14:00, в воскресенье доставки нет.
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
По России
1. При заказе от 30 000 р. – бесплатно (наземным транспортом до склада транспортной компании)
2. При заказе до 30 000 р., стоимость доставки рассчитывается дополнительно, после оформления заказа.
Мы сотрудничаем с транспортными компаниями:
- Деловые линии
- ПЭК
- СДЭК
- КИТ
- ЖелДор экспедиция
- DHL
- Major Express
- КурьерСервисЭкспресс
Правила
При доставке вам будут переданы все документы на покупку: товарный и кассовый чеки, а также гарантийный талон. При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации. Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки выделяется в документах на покупку отдельно.
Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру. При доставке проверяйте комплектность, работоспособность, соответствие доставленного товара описанию на нашем сайте, также проверьте на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются.
Служба доставки: +7 (495) 651-87-97 (многоканальный).
Электронная почта: sale@fgeo.ru

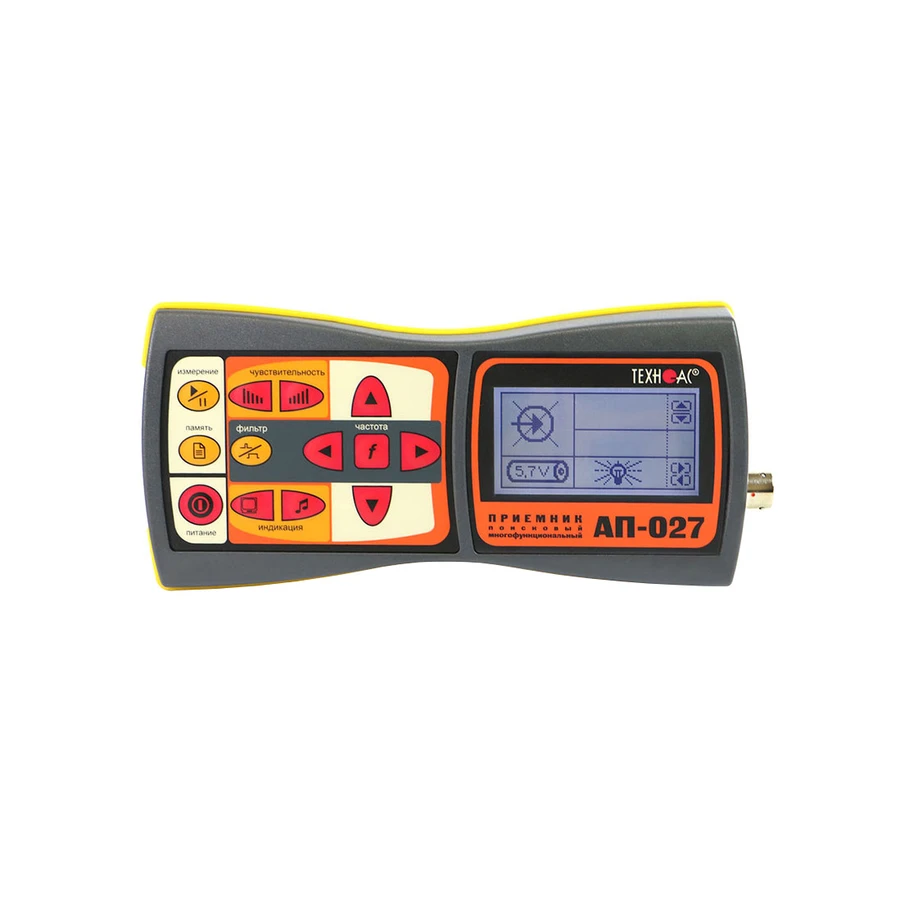

Приемник "АП-027"
|
Параметр |
Датчик ЭМД/ДКИ/ДОДК/КИ/НР |
Датчик АД |
|
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
|
|
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
|
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. |
|
«Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
|
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
|
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
|
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
|
|
Головные телефоны -синтезированный звук ЧМ. |
- |
|
|
Встроенный излучатель - синтезированный звук ЧМ. |
||
|
Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|
|
Время непрерывной работы, не менее |
20 часов |
|
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-20ºС…+50ºС |
|
|
Класс защиты от внешних воздействий |
IP54 |
|
|
Габаритные размеры электронного блока |
220*102*42 мм |
|
|
Масса электронного блока, не более |
0,46 кг |
|

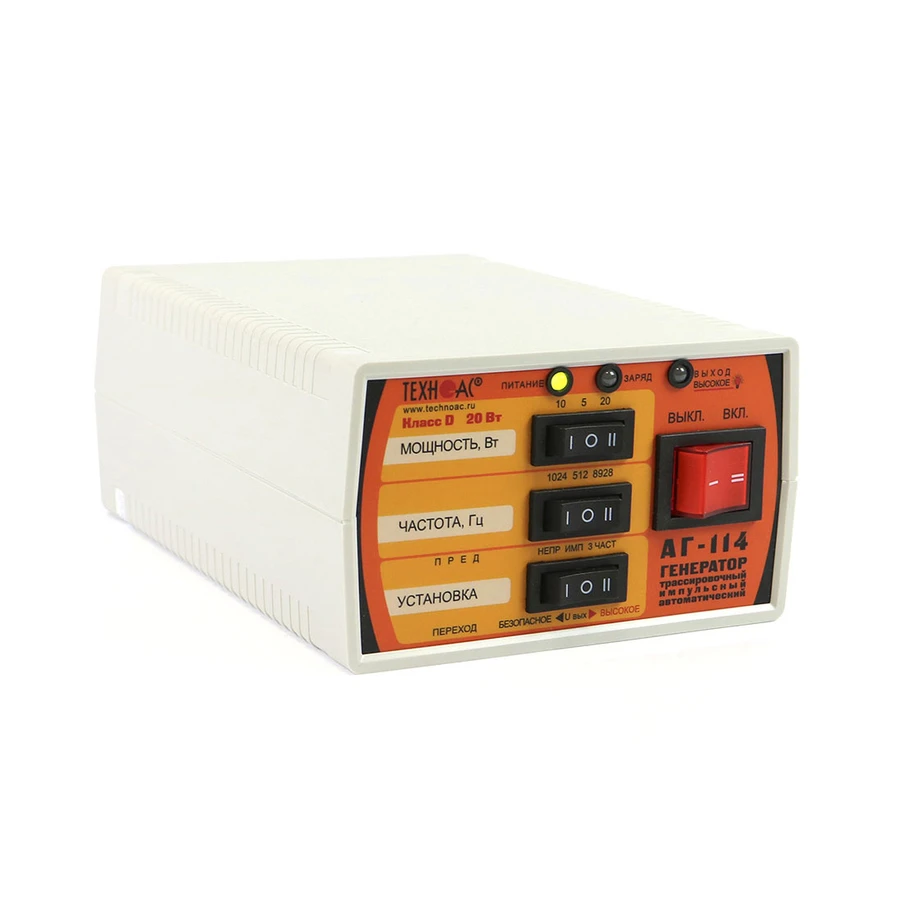

Генератор "АГ-114.1"
|
Параметр |
Значение |
|
Частоты генерируемого сигнала, Гц |
|
|
Частота 1 |
512 ± 0,25 |
|
Частота 2 |
1024 ± 0,5 |
|
Частота 3 |
8192± 4 |
|
Режимы генерации |
|
|
Режим 1 |
непрерывный |
|
Режим 2 |
импульсные посылки |
|
Режим 3 |
импульсный трехчастотный |
|
Длительность импульса, мс |
|
|
Режим 2, 3 |
100 |
|
Частота следования импульсов, Гц |
|
|
Режим 2 |
1 |
|
Режим 3 |
2 |
|
Мощность, отдаваемая генератором в нагрузку, Вт |
|
|
Мощность 1 («5Вт») |
5±1,25 |
|
Мощность 2 («10Вт») |
10±2,5 |
|
Мощность 3 («20Вт») |
20±5 |
|
Допустимое сопротивление нагрузки, Ом |
любое |
|
Диапазон сопротивлений согласованной нагрузки, Ом |
|
|
Мощность 1 («5Вт») |
0,3 … 1000 |
|
Мощность 2 («10Вт») |
0,3 … 500 |
|
Мощность 3 («20Вт») |
0,3 … 250 |
|
Напряжение на выходе, В |
|
|
Ограниченное по умолчанию |
36 |
|
Максимальное |
72 |
|
Согласование с нагрузкой |
автомат., 20-ти ступенчатое |
|
Время согласования максимальное,не более, с |
12 |
|
Допустимое внешнее напряжение питания, В |
11...15 |
|
Источники питания |
|
|
Встроенный аккумулятор: |
|
|
Сетевой блок |
15В / 4 А max |
|
Время зарядки штатного аккумулятора не более, ч |
5 |
|
Габаритные размеры генератора, не более, мм |
190х140х80 |
|
Вес генератора в чехле, не более, кг |
2,5 |
Электромагнитный датчик "ЭМД-247"
|
Параметр |
Значение |
|
Тип преобразователя |
резонансная ферритовая магнитная антенна |
|
Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
|
Тип питания |
от приемника |
|
Коммутация резонанса |
принудительная (управляется приемником) |
Индуктивная антенна "ИЭМ-301.3"
|
Параметр |
Значение |
|
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
|
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
|
Тип корпуса |
пластмассовый, герметичный |

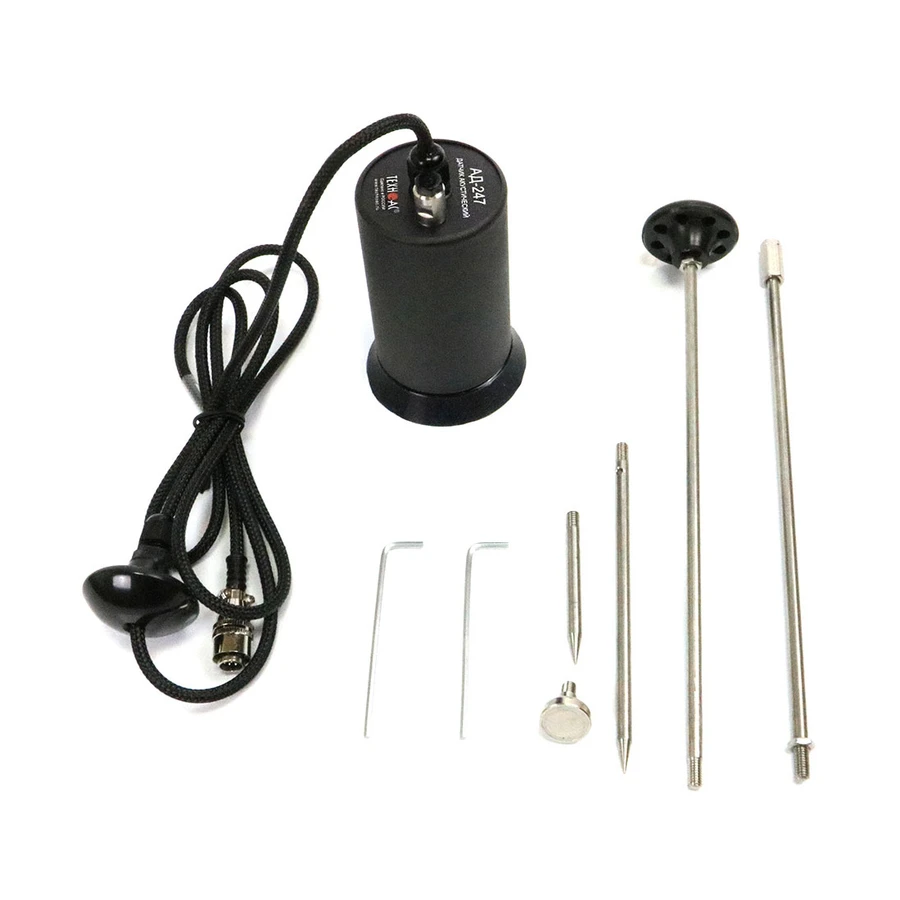

Датчик акустический "АД-247"
|
Параметр |
Значение |
|
Габаритные размеры прибора, не более, мм |
60х130 |
|
Масса, не более, кг |
0,95 |
