- Трассопоисковый приемник "АП-019М"
- Генератор "АГ-105"
- Батарейки -12 шт
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт
- Штырь заземления АГ110.02.004 - 2 шт
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Сумка для приемника солнцезащитная (чехол 53238)
- Руководство по эксплуатации - 3 шт
- Паспорт.
Назначение
Прибор предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Рекомендуемые области применения
- Геодезия
- Электрические сети
- ЭХ предприятия
- Теплосети
- ЖКХ
- Строительство
Функции и решаемые задачи
- Поиск неисправностей кабельных линий.
- Определение положения подземных коммуникаций в режиме «Трасса» и «График».
- Прямое цифровое измерение глубины их залегания на всех рабочих частотах.
- Указание направления отклонения от оси коммуникации в режиме «Трасса».
- Измерение силы тока в коммуникации.
- Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117.
- Функция «Выбор кабеля из пучка» при помощи датчика КИ-110.
- Одновременная работа со встроенными и внешними датчиками.
Особенности приемника
- Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
- Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
- Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
- Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
- Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
- Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
- Различные режимы индикации (цифровая, графическая).
- Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
- Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
- Работа в зимних условиях до -30°С.

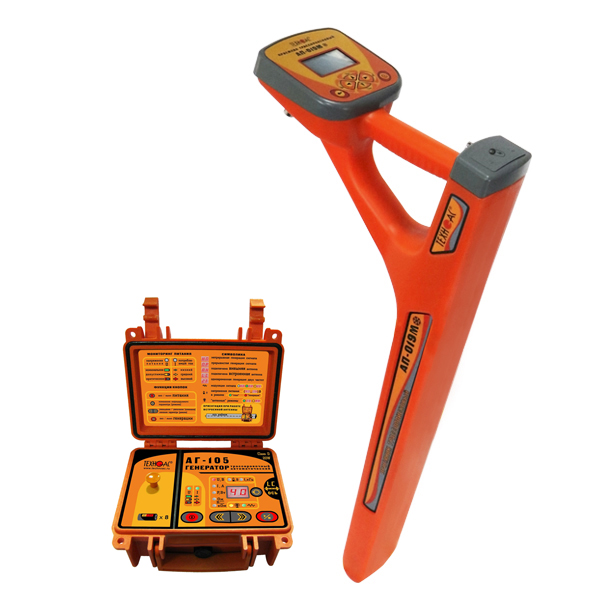

Трассоискатель Успех АГ-309.15М купить в Москве и в других городах РФ. Получить консультацию специалистов можно по телефону +7 (495) 651-87-97 или email: sale@fgeo.ru.
Оставьте заявку и наши специалисты свяжутся с вами!
При покупке оборудования вы получаете бесплатно первоначальное обучение по эксплуатации геодезического оборудования и техническую поддержку.
Осуществляем доставку в любой город России.
ФокусГео — поставляем надежное сертифицированное оборудование для квалифицированных специалистов.
Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.
1. Оформление заказа
После выбора товара нажмите кнопку В корзину — товар добавится в вашу корзину.
Далее, если вы закончили выбирать товар, нажмите кнопку ваша корзина.
На странице ваша корзина будут перечислены все выбранные вами товары.
В поле Количество вы можете изменить количество товара для покупки. После изменения количества товара необходимо нажать кнопку Пересчитать для пересчета итоговой суммы заказа.
В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.
Также можно ввести код скидки в соответствующее поле.
2. Оформление и подтверждение заказа
После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.
Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.
Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.
Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.
3. Оплата и цены
Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.
Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.
Возможные способы оплаты:
Для физических лиц
- оплата картой при получении
- оплата по счету
- оплата наличными при получении
Для юридических лиц
- покупка по фз-223
- покупка по фз-44
- оплата по счету
- оплата по договор-счету
- оплата по договору
- покупка в лизинг
Оплата при получении заказа
Оплата наличными или картой при получении заказа курьеру ФокусГео. Оплата при получении доступна только для Москвы и Московской области (до 20 км от МКАД). Все наши курьеры имеют кассовый аппарат и терминал для оплаты картой.
Оплата по счету
Для выставления счета на оплату направьте запрос с реквизитами Вашей организации на почту sale@fgeo.ru или оформите заказ через интернет-магазин. При оформлении "быстрого заказа" и покупке через "корзину" выберите «Я представитель юридического лица». Выбрав оформление заказа через "корзину" вы сможете выбрать различные способы доставки по России, указать свой пожелания и прикрепить к заказу файл с реквизитами.
Счет на оплату направляется на электронную почту. Срок действия счета – 2 дня. Оплата осуществляется на условиях 100 % предоплаты. Все цены на товары указаны с учетом НДС 20%. Цены на программное обеспечение указаны Без НДС. Бухгалтерские документы предоставляемые при поставке: счет на оплату, УПД (универсальный передаточный документ).
Способы доставки
- Самовывоз из магазина ФокусГео
- Курьерская доставка ФокусГео
- Доставка наземным транспортом до склада транспортной компании
По Москве
1. Самовывоз из магазина ФокусГео - бесплатно
Адрес: ул. Сельскохозяйственная, д. 5, этаж 2
пн-чт с 9:00 до 18:00
пт с 9:00 до 17:00
сб. - вс. - выходной
2. При заказе от 30 000 р. – бесплатно (доставка курьером)
3. При заказе до 30 000 р. – 500 р. (доставка курьером)
Доставка курьером осуществляется ежедневно, с 10:00 до 20:00, в субботу с 10:00 до 14:00, в воскресенье доставки нет.
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
По России
1. При заказе от 30 000 р. – бесплатно (наземным транспортом до склада транспортной компании)
2. При заказе до 30 000 р., стоимость доставки рассчитывается дополнительно, после оформления заказа.
Мы сотрудничаем с транспортными компаниями:
- Деловые линии
- ПЭК
- СДЭК
- КИТ
- ЖелДор экспедиция
- DHL
- Major Express
- КурьерСервисЭкспресс
Правила
При доставке вам будут переданы все документы на покупку: товарный и кассовый чеки, а также гарантийный талон. При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации. Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки выделяется в документах на покупку отдельно.
Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру. При доставке проверяйте комплектность, работоспособность, соответствие доставленного товара описанию на нашем сайте, также проверьте на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются.
Служба доставки: +7 (495) 651-87-97 (многоканальный).
Электронная почта: sale@fgeo.ru

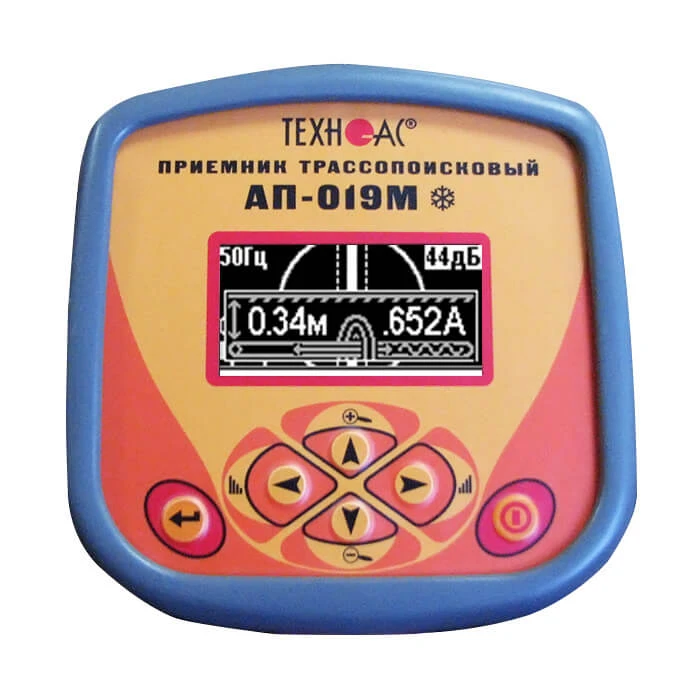

Приемник "АП-019М"
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент у силения электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | OLED дисплей,178х64 пикс, 16 градаций «серого» |
| Индицируемые параметры |
|
| Звуковая индикация |
Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов; при отрицательной температуре время работы сокращается |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 мин |
| Диапазон температур эксплуатации / хранения | -30…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,1 кг |
Генератор "АГ-105"
| Параметр | Значение |
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 «8.2» / 32768 «33» |
| Режим работы | |
| «Антенные» режимы | Встроенная передающая антенна «LC» |
| Внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) |
Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12 сек Частота следования посылок 1Гц |
|
Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц) Соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15 В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» |
| 3 - при частоте 32768 Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» |
| 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» |
| 40 -в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 - При частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7…15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5В «тип С» |
| Внешние источники питания (не входят в комплект поставки) |
Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А |
|
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) |
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой |
Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192 Гц «8.2» и 32768 Гц «33». |
| Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» |
| «Бесконтактное» подключение с применением встроенной передающей антенны «LC» | |
| «Бесконтактное» подключение с применением внешней передающей антенны «АН» | |
| «Бесконтактное» подключение с применением индукционных передающих «клещей» | |
| Конструктивные параметры | |
| Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
