Кредо Линейные изыскания

Профессиональное программное обеспечение для создания цифровой модели местности по материалам линейных изысканий, подготовки и выпуска на печать чертежей планшетов и топографических планов, а также чертежей профилей и поперечников трассы линейного объекта.

Информационная насыщенность и высокая точность созданной в системе цифровой модели делает ее незаменимой топоосновой для дальнейшего качественного проектирования.

Многолетний опыт распространения системы подтверждает ее востребованность в исполнительных съемках, полосных и площадных инженерных изысканиях объектов промышленного, гражданского и транспортного строительства, при подготовке информации для кадастровых систем (наземные методы сбора), ведении дежурных планов, в землеустроительных работах.

Библиотеки данных

Вместе с системой поставляются библиотеки различных данных: библиотеки линий и штриховок, стилей отображения поверхностей, размеров, объектов тематического классификатора, шаблонов чертежей, ведомостей и т.д. Для создания новых данных или для их корректировки в системе существуют редакторы (рисунок 1).

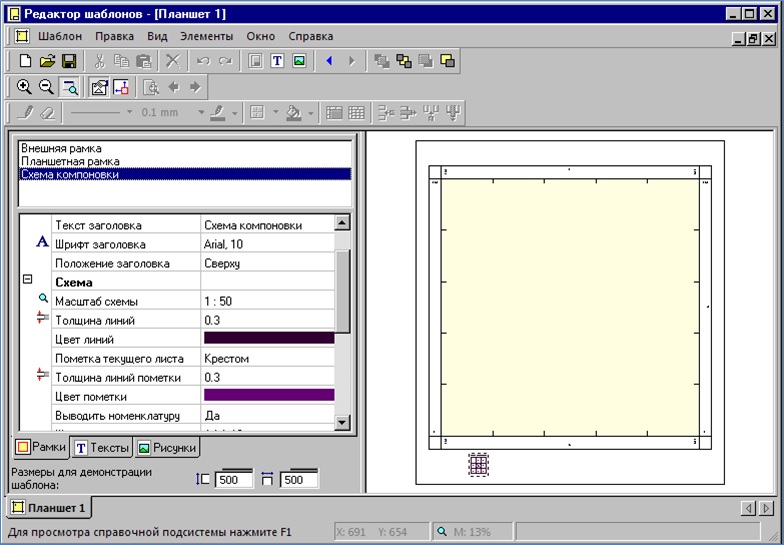

Рисунок 1. Редактор шаблонов. Работа с шаблоном планшета

Использование библиотек повышает скорость и результативность работы специалиста, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели различной информацией и при оформлении выходных документов, при этом гарантируется соответствие данных библиотек актуальным отечественным нормативам и требованиям к проектной документации.

Моделирование рельефа

Многообразие инструментов и алгоритм построения модели рельефа обеспечивают достоверность модели. Основой построения являются точки, по которым нерегулярной сеткой треугольников строится модель рельефа с высокой точностью.

Характерные участки рельефа, такие как хребты, обрывы, границы болот, землеучастков и т.д., могут выделяться с помощью структурных линий (СЛ).

Моделирование вертикальных поверхностей (бордюров, набережных, подпорных стенок и т.п.) выполняется при помощи СЛ с двойным профилем. Для построения поверхности из всего многообразия функций специалист всегда сможет выбрать подходящий инструмент создания или редактирования в зависимости от исходных данных и поставленных задач.

Оформление модели рельефа выполняется с использованием готовых стилей, что значительно ускоряет работу. Причем, стили соответствуют принятым нормативным требованиям. При необходимости стили настраиваются под индивидуальные потребности. Используя механизм группы треугольников можно по-разному настроить отображение различных участков поверхности.

В системе существует возможность анализа созданной модели рельефа, построив разрез произвольного сечения. На разрез передаются данные, набор которых определяет сам пользователь: условные обозначения пересекаемых коммуникаций, данные развернутого плана, геологические данные и др. (рисунок 2).

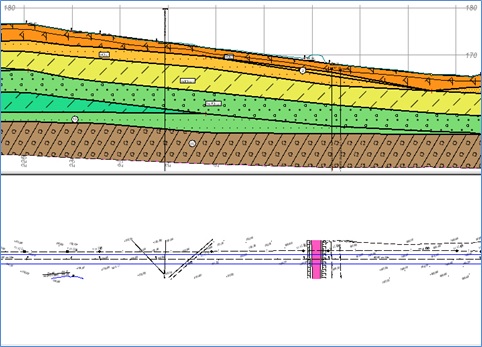

Рисунок 2. Разрез цифровой модели рельефа с геологическим строением

Моделирование ситуации

Цифровая модель ситуации формируется с помощью точечных, площадных и линейных топографических объектов на основе классификатора. Топографические объекты отображаются условными знаками в соответствии с текущим масштабом съемки. При этом предусмотрены широкие возможности семантического наполнения топографических объектов, а также создание подписей для них в соответствии с настройками пользователя (рисунок 3).

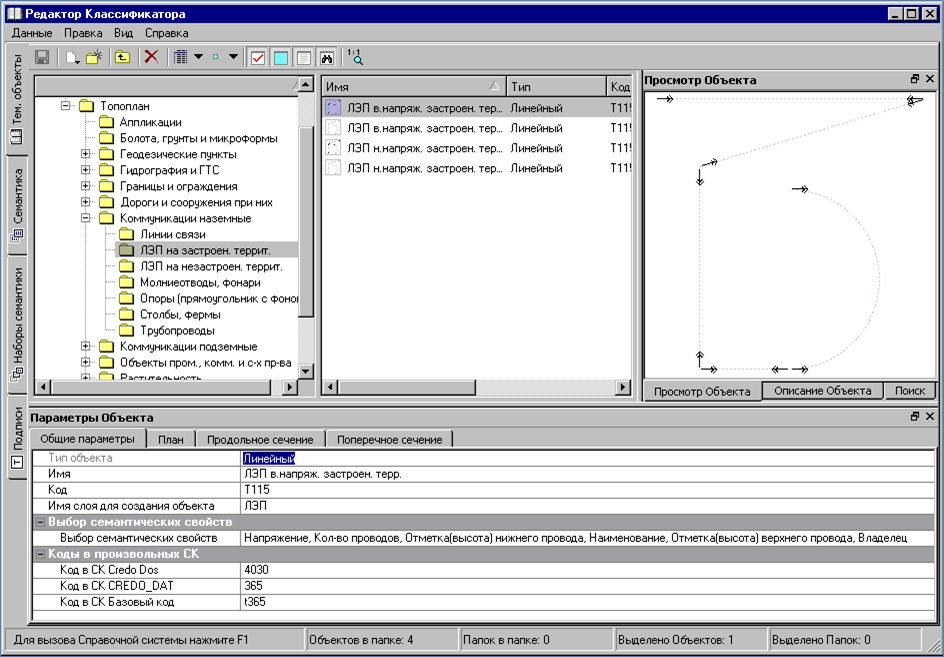

Рисунок 3. Редактор классификатора. Работа с линейным топографическим объектом

Для определения планового положения элементов ситуации предусмотрено многообразие методов, в том числе ортогональные построения, обработка засечек, обмеров, створных измерений. Методы моделирования позволяют нанести на план линейный объект любой сложности.

В системе CREDO ЛИНЕЙНЫЕ ИЗЫСКАНИЯ существует возможность разбивки пикетажа с заданным шагом, отображения пикетов, в том числе рубленых, рисок, указателей километров, создания вершин углов.

Высотная составляющая положения линейного объекта может создаваться пользователем по различным алгоритмам: с постоянным уклоном, по заданной отметке либо интерполяцией – линейной или сплайнами.

Моделирование и просмотр профилей линейных тематических объектов, в том числе подземных и наземных коммуникаций, выполняется в окне профилей. В системе можно просматривать геологический разрез по продольному профилю ЛТО и поперечникам.

Для оформления модели ситуации используются возможности отображения топографического объекта условными знаками и подписями (типа характеристик древостоя, водотоков, подписей скважин) в соответствии с масштабом генерализации. Подписи для ТО создаются в соответствии с настройками пользователя. Поддерживается создание надписей в виде однострочного и многострочного текста.

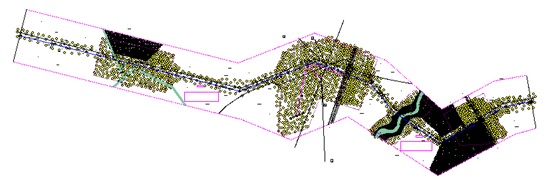

Рисунок 4. Модель ситуации. Общий вид

По любому элементу ситуации можно выполнить измерение и проставить размеры. При этом используются готовые стили размеров.

Трансформация созданных моделей

Созданные модели можно трансформировать. Например, объединять данные двух цифровых моделей в одну, копировать часть данных или вырезать их из одной модели в другую.

В системе предоставлена возможность пользователям использовать различные системы координат построения (местную или строительную либо временную систему координат относительно маски), преобразовывать координаты модели интерактивно или по параметрам.

3-D вид модели

Для оценки построенной цифровой модели местности можно просматривать 3D-вид модели в различных режимах: в режиме свободного движения или по поверхности, в режиме движения по заданной траектории, либо в статическом режиме на пикетах траектории. Адекватное отображение рельефа достигается за счет подбора текстур, 3D-моделей и 3D-объектов из поставляемых библиотек (рисунок 5).

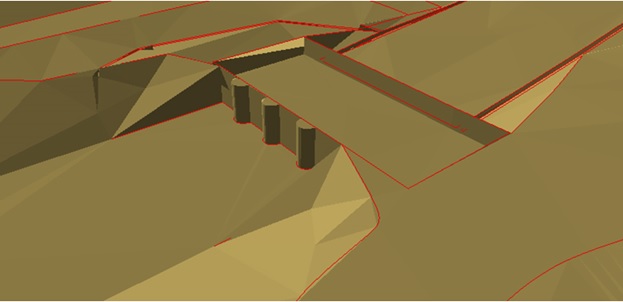

Рисунок 5. 3D-вид модели

Чертежи и ведомости

Выходные документы в системе формируются с использованием готовых шаблонов в соответствии с нормативными требованиями. В ведомости попадают данные по настройкам пользователя, которые легко выполняются в рамках специализированных команд. Подготовленные ведомости можно отредактировать.

В системе CREDO ЛИНЕЙНЫЕ ИЗЫСКАНИЯ 1.2 можно выпустить ведомости углов поворота, прямых и кривых, элементов плана трассы, разбивки закруглений, отметок профиля, ведомостей семантических свойств и тематических объектов классификатора по площадке, вдоль линии трассы и пересекающихся с линией.

При создании чертежей и планшетов вначале формируется чертежная модель, которую можно доработать до требуемого качества. Чертежные модели определяются раскладкой шаблонов чертежей или планшетов на цифровую модель в плане, либо вырезаются контуром.

В случае протяженного объекта пользователь может выполнить раскладку отдельных листов чертежей или планшетов по всей площади объекта (рисунок 6)

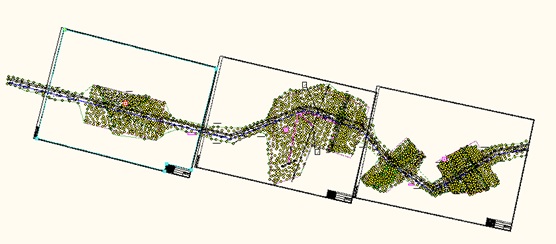

Рисунок 6. Компоновка - раскладка листов чертежей по линейному объекту

По тем же принципам формируются чертежи продольного профиля (рисунок 7) и поперечников. Предусмотрена также возможность создания комплексных чертежей (план, профиль, поперечник).

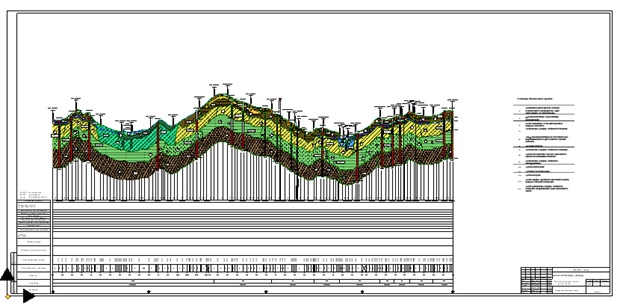

Рисунок 7. Чертеж продольного профиля трассы линейного объекта. Подготовлен с использованием шаблонов

Созданные в программе ведомости и чертежи выводятся непосредственно на печать.

Система хранения и доступа к данным

Система CREDO ЛИНЕЙНЫЕ ИЗЫСКАНИЯ поддерживает хранение данных как автономно на локальном или сетевом диске, так и в хранилище документов (ХД).

Помимо структурированного хранения информации, ХД обеспечивает разграничение прав доступа к данным, выполняет функции поиска нужных файлов по семантическому условию, а также предоставляет ряд других сервисных функций: поддержку версионности проектов с отслеживанием истории действий пользователя, резервное копирование, аудит.

Использование хранилища документов обеспечивает возможность параллельной работы над одним объектом, что сокращает срок его сдачи.
