Кредо Генплан

CREDO ГЕНПЛАН – система автоматизированного проектирования генеральных планов промышленных предприятий, сооружений, строительных площадок, объектов архитектуры и градостроительства, жилищно-гражданских объектов.

Система позволяет быстро и качественно решать задачи, соответствующие основным разделам проектирования генплана, а именно:

• горизонтальная планировка территории;
• проезды и транспортные пути;
• вертикальная планировка;
• объемы земляных работ;
• проектирование инженерных сетей;
• благоустройство и озеленение.

Результатом проектирования является комплект чертежей по проекту генерального плана, оформленных в соответствии с действующими нормативными документами, и полноценная трехмерная цифровая модель проектного решения. Эта модель служит информационной основой для последующего взаимодействия с другими подразделениями и организациями.

Использование программного продукта CREDO ГЕНПЛАН дает ряд преимуществ. Перечислим наиболее значимые.

Библиотеки данных

Вместе с системой поставляются библиотеки различных данных: библиотеки линий и штриховок, стилей отображения поверхностей, размеров, объектов тематического классификатора, шаблонов чертежей, ведомостей и т.д. Для создания новых данных или для их корректировки, основываясь на стандарты предприятия, в систему встроены простые, интуитивно понятные, редакторы (рисунок 1).

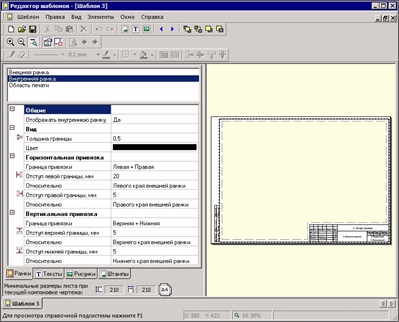

Рисунок 1. Редактор шаблонов. Работа с шаблоном чертежа

Использование библиотек повышает скорость и результативность работы специалиста, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели различной информацией и при оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативам и требованиям к проектной документации.

Горизонтальная планировка

Разнообразные методы построения и редактирования элементов позволяют проектировать объекты промышленных предприятий, архитектуры и градостроительства любой сложности, создавать площадки любой конфигурации (рисунок 2).

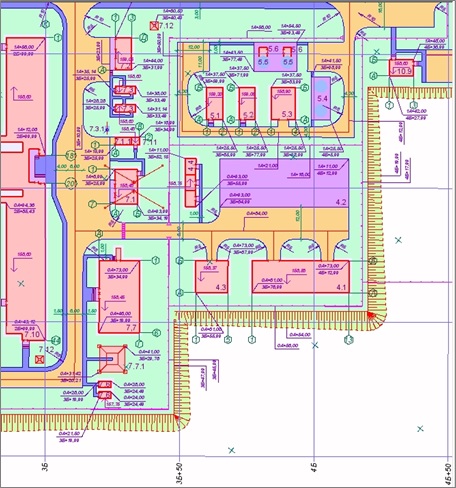

Рисунок 2. Фрагмент проекта горизонтальной планировки

Команда универсального редактирования элементов дает возможность специалисту работать одновременно с множеством данных разного типа. Это могут быть здания, въезды, элементы благоустройства, состоящие из различных элементов. С ними можно выполнять перемещение, копирование, поворот, масштабирование, зеркальное отображение и другие действия. Возможности универсального редактирования значительно упрощают труд проектировщика, и особенно востребованы, когда требуется размещать на площадке проектирования множество однотипных зданий, сооружений и даже кварталов.

Методы построения элементов на заданном расстоянии от существующих или запроектированных объектов горизонтальной планировки позволяют контролировать соблюдение норм проектирования.

Вертикальная планировка

Представленные в системе методы позволяют моделировать любые поверхности (Рисунок 3), детально прорабатывать участки, учитывая либо задавая различные ограничения. В качестве ограничений могут выступать как границы построения поверхностей (в слое, вокруг точки, от одной линии до другой, в заданном контуре), так и условия создания (с заданным уклоном, заложением, по параметрам построенных плоскостей, с учетом структурных линий и рельефных точек) и др.

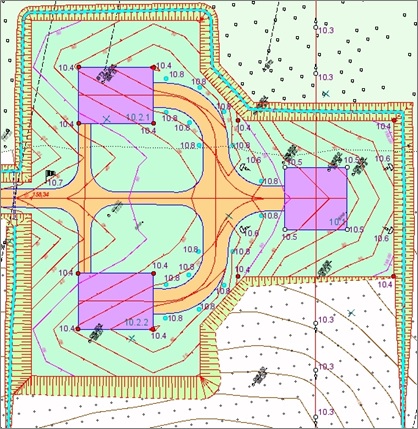

Рисунок 3. Фрагмент вертикальной планировки

В составе проектов генеральных планов достаточно часто возникает необходимость запроектировать проезды, подъезды к существующим автомобильным дорогам.

Для проектирования осей проездов предлагаются разнообразные интерактивные методы построения структурных линий и условия определения продольного профиля. Простые профили проездов можно проектировать в плане. Для проектирования профилей с использованием не только прямых, но и окружностей, сплайнов, парабол предлагается работа в окне профиля, где удобно контролировать и редактировать параметры вертикальных элементов, выполнять их сопряжение без изломов.

В системе можно строить вертикальные поверхности, а это бортовые камни, подпорные стенки, стены зданий и другие аналогичные сооружения.

При проектировании площадок с одинаковым уклоном удобно использовать плоскости, в том числе с соблюдением баланса земляных работ.

Функциональность CREDO ГЕНПЛАН позволяет автоматизированно сопрягать проектную поверхность и существующий рельеф откосами с нахождением линии их пересечения и отсечением ненужной части, а также строить поверхность откоса от заданной границы до пересечения с другой поверхностью.

Для отображения различных участков проектных поверхностей предназначена встроенная библиотека со стилями отображения поверхностей.

Расчет объемов земляных масс

Система CREDO ГЕНПЛАН обеспечивает высокую скорость и точность расчетов объемов земляных масс.

Расчет объемов выполняется при наличии двух поверхностей. Традиционно в качестве первой поверхности выступает исходный рельеф. Второй поверхностью может быть слой вертикальной планировки, поверхности за вычетом выторфовывания, снятия растительного слоя и.т.д.

При наличии вариантов проектной поверхности система дает возможность задать эти варианты в одном расчете объемов. В этом случае проектировщик быстро получит результаты, сможет оценить их и принять решение: какой из вариантов вертикальной планировки взять за окончательный с точки зрения баланса земляных масс.

В результате расчета объемов земляных масс формируется ведомость объемов, создается проект с информацией по расчету, с участками насыпей, выемок, нулевых работ и т.д. Для оформления плана земляных масс создается сетка объемов, имеющая разнообразные настройки.

Настраивать параметры, цвет и стиль представления создаваемых элементов (рисунок 4) можно с помощью специальной библиотеки, поставляемой с системой.

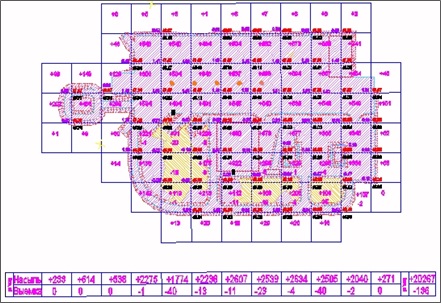

Рисунок 4. План земляных масс

Инженерные коммуникации, элементы благоустройства и озеленения

С системой поставляется библиотека, позволяющая отображать элементы благоустройства и озеленения, подземные, наземные и надземные сети, колодцы, компенсаторы, люки, дождеприемные решетки, опоры и прочие сооружения в соответствии с требованиями к их обозначениям. При необходимости библиотеку можно наполнять своими условными знаками.

В программном продукте CREDO ГЕНПЛАН пользователь может создавать профили коммуникаций несколькими способами. Возможности, предоставленные в окне профиля, позволяют проектировать более сложные профили, в том числе моделировать, например, профили верха и низа трубопроводов. Помимо этого все пересекаемые в плане объекты отображаются в окне профиля в виде соответствующих символов и подписей, что дает возможность специалисту контролировать соблюдение норм по безопасным расстояниям по вертикали. Реализовано редактирование планового положения даже для тех сетей, у которых созданы проекты профилей. Можно разделять объекты, избавляясь от ненужных фрагментов, и объединять оставшиеся участки с новыми объектами, изменяя таким образом геометрию в плане.

А возможности построений элементов на заданном расстоянии от существующих или запроектированных объектов горизонтальной планировки или инженерных коммуникаций, элементов благоустройства позволяют контролировать соблюдение норм проектирования в плане.

Параллельная работа

Использование CREDO ГЕНПЛАН обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь соединяется в общий документ.

Чертежи

В системе CREDO ГЕНПЛАН предусмотрена возможность создания чертежей плана, продольного и поперечных профилей. Для протяженных площадок можно формировать чертежи плана с раскладкой отдельных листов по длине.

Чертежи продольного профиля линейного объекта формируются в соответствии с нормативными требованиями. Можно также в системе создавать комплексные чертежи (разбивочный план, план организации рельефа, план земляных масс и др.).
