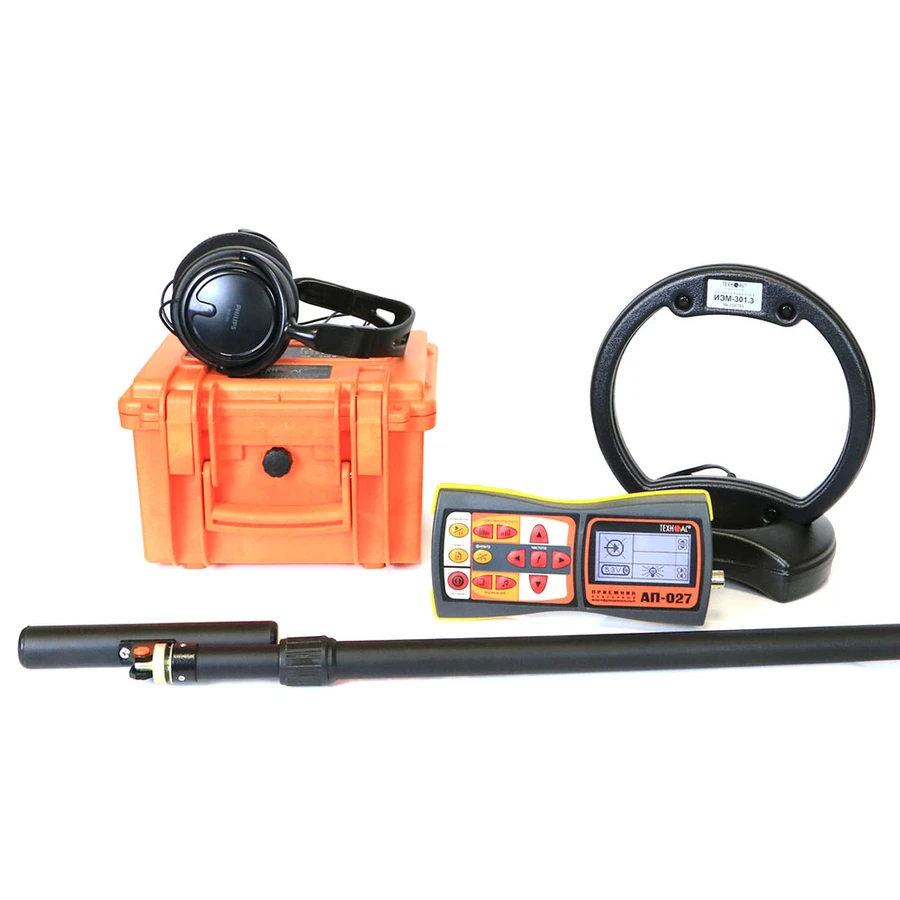

Комплектация:
- Трассопоисковый приемник АП-027М
- Генератор трассировочный АГ-144.1
- Антенна индукционная ИЭМ-301.3
- Электромагнитный датчик EMD-257
- Головные телефоны
- Держатель для приемника АП-027.00.010
- Источник питания ENP-120-12
- Кабель АГ144.02.020
- Кабель AG144.02.060
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Крестовая отвертка
- Батарейки для приемника (AA) - 4 шт.
- Сумка для антенны ИЭМ-301.3 (чехол 53107)
- Сумка для электромагнитного датчика EMD-257 (чехол 53186)
- Сумка для генератора АГ-144.1 (чехол 53187)
- Сумка для комплекта (чехол 53222)
- Кабель для подключения внешнего аккумулятора AP027.02.030
- Руководство по эксплуатации - 3 шт.
- Паспорт.
Дополнительная комплектация:
- Комплект аккумуляторов и зарядное устройство для приемника АП-027М.
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания различных подземных коммуникаций, таких как силовые и сигнальные кабельные сети, армированные оптоволоконные линии и трубопроводы из электропроводных материалов. Он также позволяет быстро и надежно выявлять неисправности кабельных линий, что способствует предотвращению повреждений инженерных коммуникаций при проведении земляных работ.
В комплект входит многофункциональный цифровой трассопоисковый приемник с большим ЖК-дисплеем и возможностью вывода звука через встроенный динамик или наушники оператора. Дополнительно к приемнику можно подключить течеискатель или дефектоискатель с помощью акустического датчика.
В комплекте также присутствует генератор повышенной мощности до 180 Вт с дальностью действия до 10 километров. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-528.60Н:
- Определение местоположения и глубины залегания подземных коммуникаций на глубине до 6 метров.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 километров.
- Поиск электрических кабелей под напряжением.
- Определение точек пересечения трубопроводов и кабелей.
- Выявление мест повреждения кабельных линий.
- Обследование участков перед проведением земляных работ.

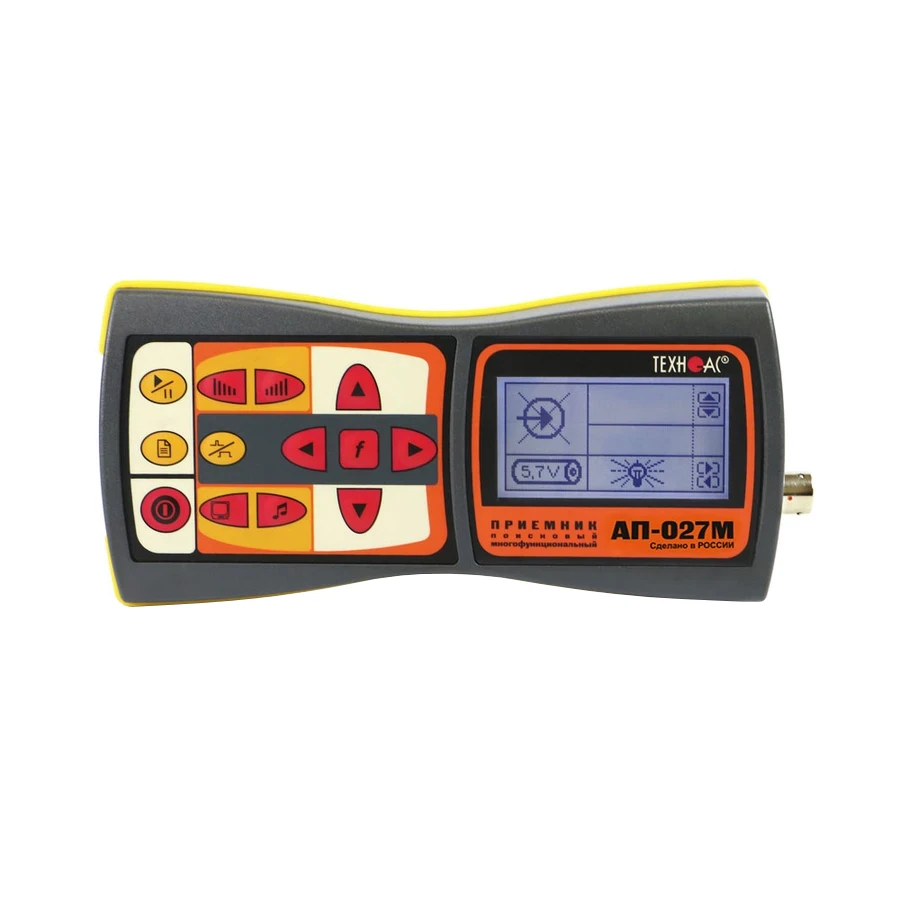

Особенности приемника АП-027М:
- Многофункциональный цифровой трассопоисковый приемник.
- Большой жидкокристаллический дисплей с переключаемыми режимами работы и индикации.
- Возможность отображения частотного спектра входного сигнала.
- Вывод звуковых сигналов через наушники или встроенный динамик.
- Поддержка работы с различными внешними датчиками, включая электромагнитные (EMD-257, MED-127), акустические (AD-327, AD-257, ADM-227), датчики контроля изоляции (DKI-117M), датчики дефектов коммуникаций (DODK-117M) и накладные рамки (NR-117М).
- При использовании акустического датчика — диапазон частот от 0,03 до 2,2 кГц с возможностью фильтрации нежелательных частот.
- При использовании электромагнитного датчика — широкий набор рабочих частот, включая 50/60 Гц, 100–450 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц и режим «Широкая полоса» 50–8600 Гц.
- Класс защиты корпуса IP54, обеспечивающий защиту от внешних воздействий.

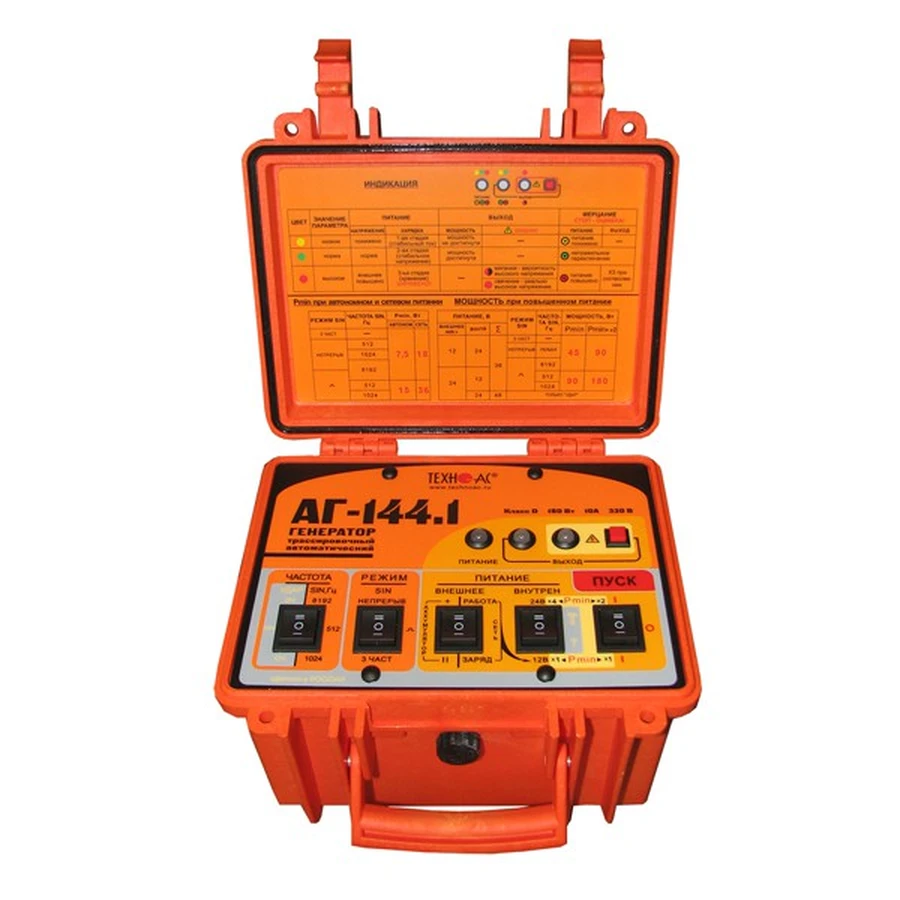

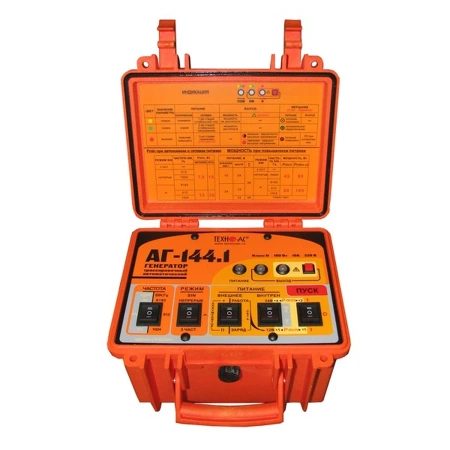

Особенности генератора АГ-144.1:
- Возможность выбора мощности генератора от 7,5 до 180 Вт в зависимости от задачи.
- Автоматическое согласование с нагрузкой и повторное согласование в широком диапазоне сопротивлений.
- Длительное время работы от собственного аккумулятора.
Рекомендуемые области применения трассоискателя Успех АГ-528.60Н:
- Электрические сети.
- Телекоммуникационные системы.
- Строительно-монтажные организации.
- Жилищно-коммунальное хозяйство.
- Водоканалы.
- Тепловые сети.
- Нефтегазовая отрасль.
- Геодезические работы.
Купить трассоискатель Успех АГ-528.60Н в Москве и в других городах, а также получить консультацию специалистов вы можете по телефону +7 (495) 651-87-97 или почте sale@fgeo.ru.
Оставьте заявку и наши специалисты свяжутся с вами!
При покупке оборудования вы получаете бесплатно первоначальное обучение по эксплуатации геодезического оборудования и техническую поддержку.
Осуществляем доставку в любой город России.
ФокусГео — поставляем надежное сертифицированное оборудование для квалифицированных специалистов.
Если у вас возникли вопросы, вы не смогли найти на сайте нужный товар, вам требуется индивидуальное решение для ваших задач или вы просто хотите узнать о текущих выгодных предложениях — просто позвоните нам по номеру +7 (495) 651-87-97.
Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.
1. Оформление заказа
После выбора товара нажмите кнопку В корзину — товар добавится в вашу корзину.
Далее, если вы закончили выбирать товар, нажмите кнопку ваша корзина.
На странице ваша корзина будут перечислены все выбранные вами товары.
В поле Количество вы можете изменить количество товара для покупки. После изменения количества товара необходимо нажать кнопку Пересчитать для пересчета итоговой суммы заказа.
В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.
Также можно ввести код скидки в соответствующее поле.
2. Оформление и подтверждение заказа
После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.
Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.
Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.
Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.
3. Оплата и цены
Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.
Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.
Возможные способы оплаты:
Для физических лиц
- оплата по счету
- оплата наличными при получении
Для юридических лиц
- покупка по фз-223
- покупка по фз-44
- оплата по счету
- оплата по договор-счету
- оплата по договору
- покупка в лизинг
Оплата при получении заказа
Оплата наличными или картой при получении заказа курьеру ФокусГео. Оплата при получении доступна только для Москвы и Московской области (до 20 км от МКАД). Все наши курьеры имеют кассовый аппарат и терминал для оплаты картой.
Оплата по счету
Для выставления счета на оплату направьте запрос с реквизитами Вашей организации на почту sale@fgeo.ru или оформите заказ через интернет-магазин. При оформлении "быстрого заказа" и покупке через "корзину" выберите «Я представитель юридического лица». Выбрав оформление заказа через "корзину" вы сможете выбрать различные способы доставки по России, указать свой пожелания и прикрепить к заказу файл с реквизитами.
Счет на оплату направляется на электронную почту. Срок действия счета – 2 дня. Оплата осуществляется на условиях 100 % предоплаты. Все цены на товары указаны с учетом НДС 20%. Цены на программное обеспечение указаны Без НДС. Бухгалтерские документы предоставляемые при поставке: счет на оплату, УПД (универсальный передаточный документ).
Способы доставки
- Самовывоз из магазина ФокусГео
- Курьерская доставка ФокусГео
- Доставка наземным транспортом до склада транспортной компании
По Москве
1. Самовывоз из магазина ФокусГео - бесплатно
Адрес: ул. Сельскохозяйственная, д. 5, этаж 2
пн-чт с 9:00 до 18:00
пт с 9:00 до 17:00
сб. - вс. - выходной
2. При заказе от 30 000 р. – бесплатно (доставка курьером)
3. При заказе до 30 000 р. – 500 р. (доставка курьером)
Доставка курьером осуществляется ежедневно, с 10:00 до 20:00, в субботу с 10:00 до 14:00, в воскресенье доставки нет.
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
По России
1. При заказе от 30 000 р. – бесплатно (наземным транспортом до склада транспортной компании)
2. При заказе до 30 000 р., стоимость доставки рассчитывается дополнительно, после оформления заказа.
Мы сотрудничаем с транспортными компаниями:
- Деловые линии
- ПЭК
- СДЭК
- КИТ
- ЖелДор экспедиция
- DHL
- Major Express
- КурьерСервисЭкспресс
Правила
При доставке вам будут переданы все документы на покупку: товарный и кассовый чеки, а также гарантийный талон. При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации. Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки выделяется в документах на покупку отдельно.
Внимание!Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру. При доставке проверяйте комплектность, работоспособность, соответствие доставленного товара описанию на нашем сайте, также проверьте на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются.
Служба доставки: +7 (495) 651-87-97, +7 (499) 394-56-76 (многоканальный).
Электронная почта: sale@fgeo.ru
Характеристики трассопоискового приемника АП-027М
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация |
ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание |
напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
|
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
Характеристики генератора АГ-144.1
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Частоты генерируемого сигнала, Гц | |||||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | ||||
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | ||||
| Режимы генерации | |||||
| «SIN» «непрерывный» | непрерывная синусоидальная генерация | ||||
| «SIN» «_|¯|_» |
кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц) |
||||
| «SIN» «3 частоты» |
посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц) |
||||
| «УДАР» |
генерация ударных импульсов (длительность импульса устанавливается автоматически) |
||||
| Выходные параметры синусоидальной генерации | |||||
| Максимальное выходное напряжение, В: | |||||
|
- при автономном питании - с добавлением внешнего аккумулятора 12/24 В - при питании от сетевого блока |
220 330 140 |
||||
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% | |||||
| При автономном питании (12/24 В): | |||||
|
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 7,5 | 15 | 30 | 60 |
| Rнагр, Ом | 0,1…1300 | 0,15…660 | 0,3…1300 | 0,6…660 | |
|
Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт | 15 | 30 | 60 | 120 |
| Rнагр, Ом | 0,15…660 | 0,3…330 | 0,6…660 | 1,2…330 | |
| C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В: | |||||
|
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 45 | 90 | ||
| Rнагр, Ом | 0,45…2000 | 0,9…1000 | |||
|
Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт | 90 | 180 | ||
| Rнагр, Ом | 0,9…1000 | 1,8…500 | |||
|
От сетевого блока питания: |
|||||
|
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт |
18 | 36 | ||
| Rнагр, Ом | 1,8…800 Ом | 0,4…400 Ом | |||
|
Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт |
36 | 72 | ||
| Rнагр, Ом | 0,4…400 | 0,7…200 | |||
| Допустимое сопротивление нагрузки | любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля. | ||||
| Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданной мощности в нагрузке | ||||
| Источники питания | |||||
| Встроенный аккумуляторный комплект | два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач | ||||
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток до 6,7 А | ||||
| Функциональные особенности | |||||
| Автоматические функции |
- автосогласование (достижение заданной мощности в нагрузке); - специальная программа управления передающей антенной; - встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; - «автоопределение» подключения и отключения передающей антенны и ударного механизма |
||||
| Автоматические выключения генерации (зарядки) |
- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); - при несоответствии внешнего напряжения питания режиму генерации / зарядки; - при переключении режима сетевого питания в процессе зарядки; - при коротком замыкании выхода в процессе согласования; - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе |
||||
| Автоматическое повторное согласование |
- при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; - при переключении частоты / режима генерации «SIN»; - при определенных изменениях напряжения питания |
||||
| Типы подключаемых нагрузок при генерации «SIN» |
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка) |
||||
| Конструктивные параметры | |||||
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% | ||||
| Индикация |
светодиоды трехцветные «питание» и «выход»: - напряжение и состояние питания; - мощность и состояние выхода красный; - возможность или наличие «опасного» напряжения на выходе (>40 В) |
||||
| Управление |
Клавишные переключатели: на 3 положения - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; - «РЕЖИМ» «SIN» - вид синусоидальной генерации; - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании на 2 положения - «ПИТАНИЕ»; - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока; - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме) красная кнопка - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В) |
||||
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | ||||
| Вес электронного блока, не более, кг | 8,5 | ||||
| Условия эксплуатации | |||||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС | ||||
| Класс климатической защиты | IP65 | ||||
Характеристики электромагнитного датчика EMD-257
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
