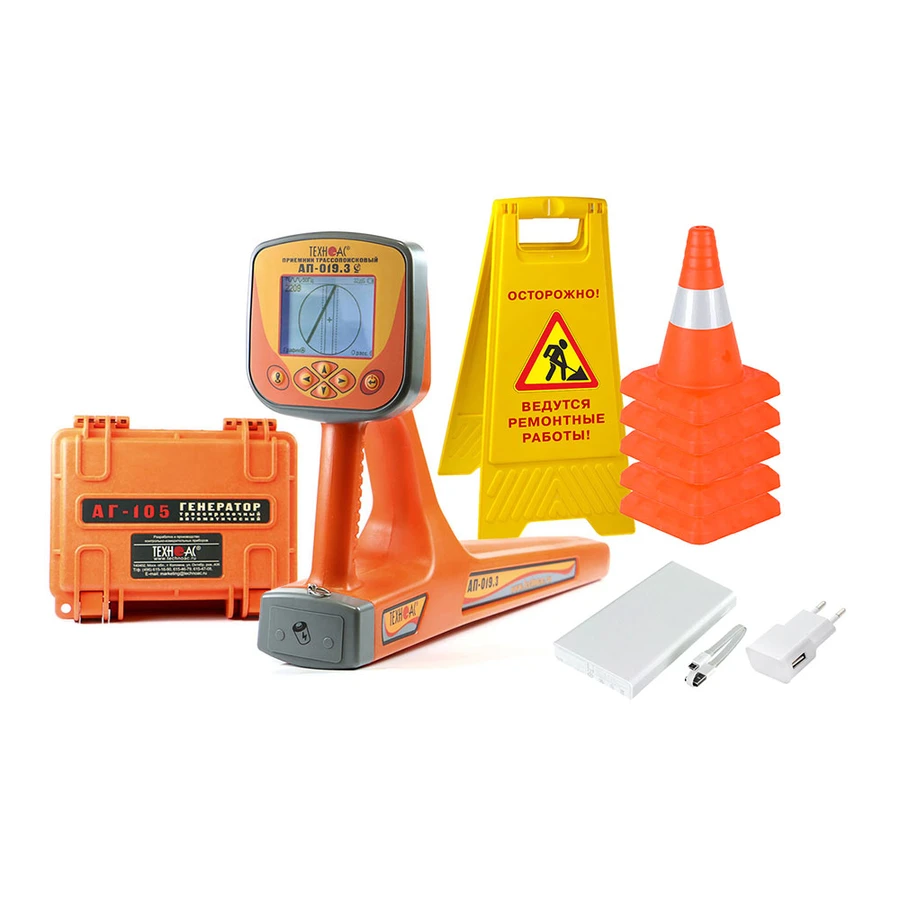

Состав комплекта
- Трассопоисковый приемник АП-019.3
- Генератор АГ-105
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Кабель USB 2.0 AM-mini USB 1 м
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Колпачок изоляционный d=8 мм - 2 шт.
- Батарейки - 12 шт.
- Power Bank, 10 000 mAh
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)

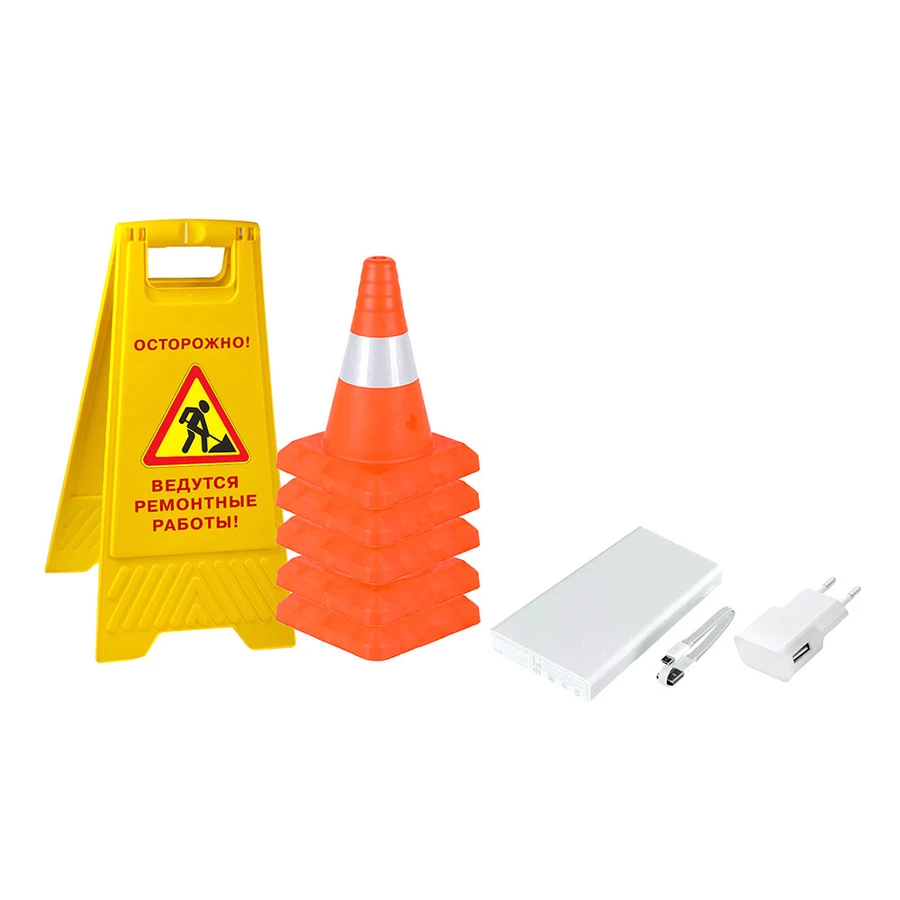

- Конус дорожный, высота 30 см - 5 шт.
- Аварийный знак "Люк открыт" или "Идут работы"
- Руководство по эксплуатации - 3 шт.
- Паспорт.
Дополнительная комплектация:
- Индукционная антенна ИЭМ-301.5
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
Трассопоисковый комплект разработан для точного определения местоположения и глубины залегания подземных коммуникаций, таких как силовые и сигнальные кабели, оптоволоконные линии и трубопроводы из электропроводных материалов. Он также используется для поиска неисправностей в кабельных линиях и обследования местности перед земляными работами, чтобы избежать повреждения инженерных сетей.
Комплект включает приемник в виде моноблока с большим ЖК-дисплеем, который автоматически рассчитывает глубину залегания коммуникаций до 10 метров и величину тока в линии. Встроенный GPS/ГЛОНАСС модуль определяет и записывает координаты нахождения коммуникаций. Режим «Зонд» позволяет трассировать неметаллические коммуникации с помощью внутритрубного генератора (опция).
Компактный генератор с дисплеем и индукционной антенной имеет мощность до 20 Вт и дальность действия до 3 км. Подключение к трассе возможно контактным или бесконтактным способом.
Назначение трассоискателя «Успех 3.105Д»:
- Определение местоположения и глубины залегания коммуникаций до 10 метров.
- Трассировка коммуникаций с помощью генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Обнаружение пересечений трубопроводов и кабелей.
- Определение мест повреждений кабельных линий.
- Обследование местности перед земляными работами.
- Запись координат и составление карт найденных коммуникаций.
- Трассировка неметаллических коммуникаций с использованием внутритрубного генератора (опция).

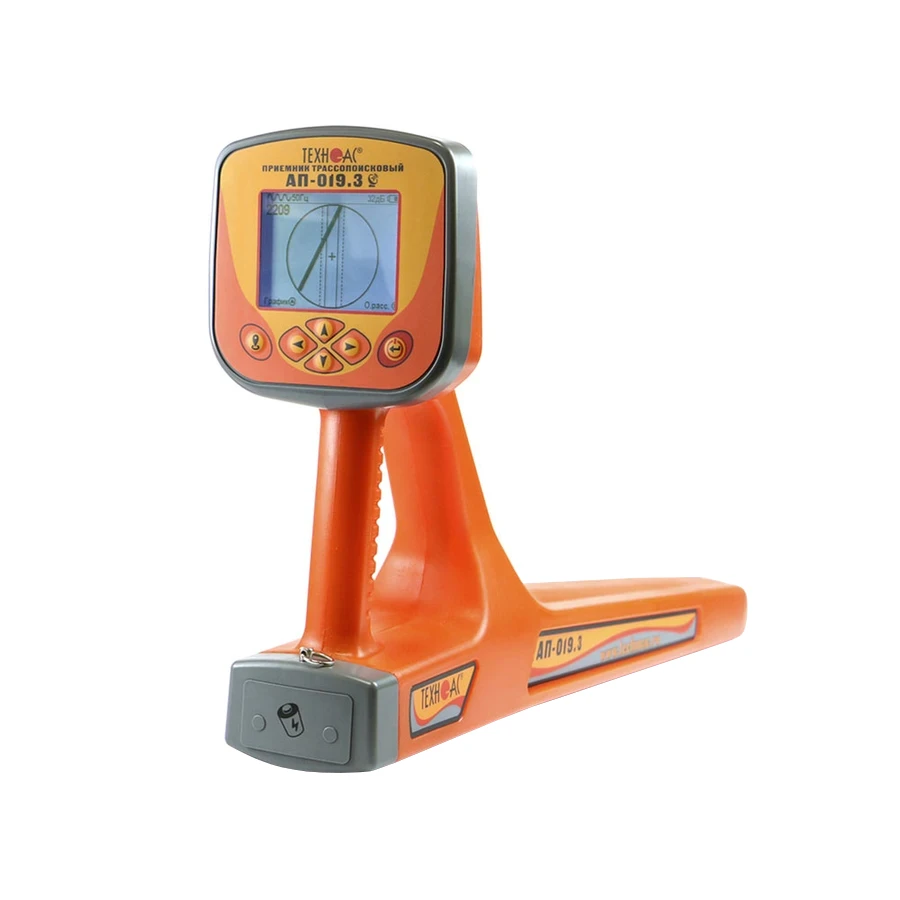

Особенности приемника АП-019.3:
- Современный цифровой приемник-моноблок с большим ЖК-дисплеем.
- Отображение трассы и автоматическое определение глубины залегания и тока.
- Встроенный GPS/ГЛОНАСС модуль для записи координат.
- Режим «Зонд» для трассировки неметаллических коммуникаций.
- Несколько вариантов отображения информации: «Трасса», «График», «Минимум-максимум», «Относительное расстояние», «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Широкий диапазон рабочих частот (50-8000 Гц).
- Меню на русском и английском языках.
- Возможность работы с внешним аккумулятором Power Bank при отрицательных температурах.

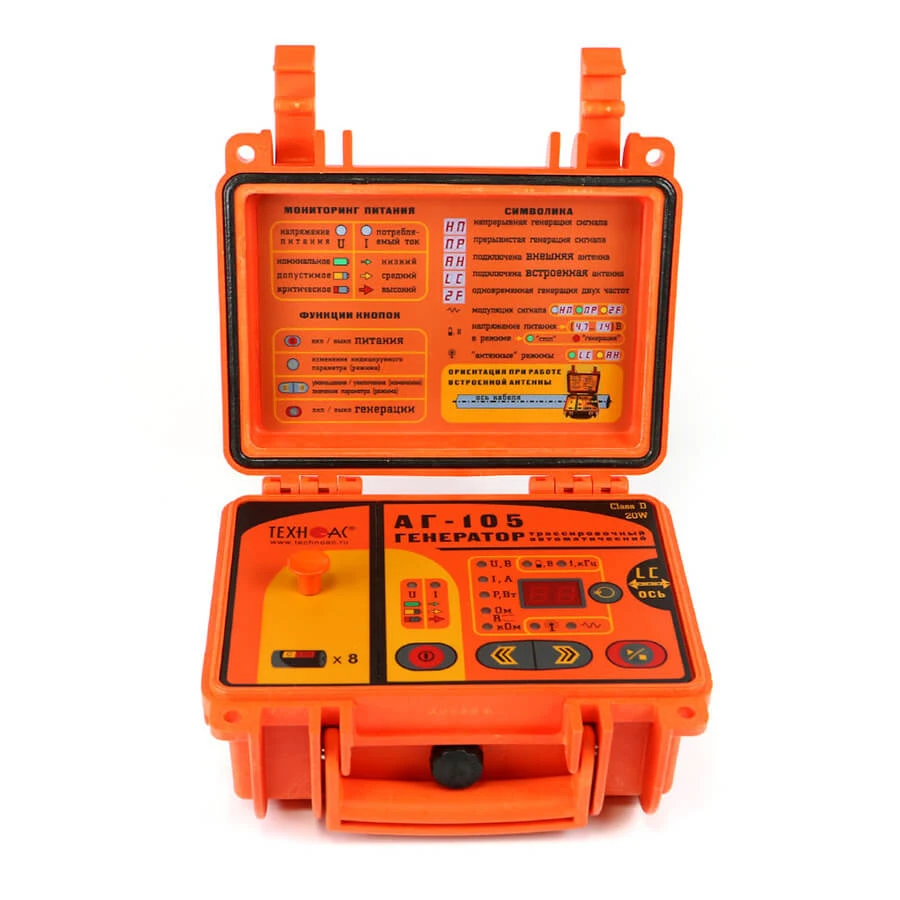

Особенности генератора АГ-105:
- Встроенный «мультиметр» для отображения напряжения, тока, сопротивления и мощности.
- Встроенная передающая антенна для бесконтактного наведения сигнала.
- Возможность ручного изменения мощности после автосогласования.
- Компактные размеры и небольшой вес.
Режимы работы приемника АП-019.3:
Режим «Трасса» позволяет наглядно и быстро трассировать коммуникации, отображая положение оси, глубину залегания и ток. Режим «График» полезен при слабом сигнале или искаженном электромагнитном поле. Режим «График+» помогает находить пересекающие коммуникации силовые кабели под напряжением. Режим «Минимум-максимум» используется для точной локализации коммуникаций и нахождения центров нескольких близко расположенных. Режимы «Относительное расстояние» применяются для определения глубины залегания нескольких коммуникаций. Режим «2-частоты» включает функцию «свой-чужой» и позволяет диагностировать состояние кабелей и изоляции трубопроводов с внешним генератором.
Привязка коммуникаций к карте:
Встроенный GPS/ГЛОНАСС модуль определяет координаты приемника, которые сохраняются вместе с датой, временем и измеренными параметрами точек трассы. Эти данные переносятся на ПК для построения трека, сохранения в базу данных или KML/CSV файлы.
Программа MapProgram:
Программа MapProgram предназначена для считывания точек с приемника АП-019.3, отображения их на картах Google Maps и Яндекс, построения треков, сохранения в базу данных и KML/CSV файлы. Все данные сохраняются в папку с исполняемым файлом в базе данных с именем «GPSdb».
Программа MapProgram предназначена для считывания точек с приемника АП-019.3, отображения их на картах Google Maps и Яндекс, построения треков, сохранения в базу данных и KML/CSV файлы. Все данные сохраняются в папку с исполняемым файлом в базе данных с именем «GPSdb».
Купить трассоискатель Атлет 3.105Д в Москве и в других городах РФ. Получить консультацию специалистов можно по телефону +7 (495) 651-87-97 или email: sale@fgeo.ru.
Оставьте заявку и наши специалисты свяжутся с вами!
При покупке оборудования вы получаете бесплатно первоначальное обучение по эксплуатации геодезического оборудования и техническую поддержку.
Осуществляем доставку в любой город России.
ФокусГео — поставляем надежное сертифицированное оборудование для квалифицированных специалистов.
Если у вас возникли вопросы, вы не смогли найти на сайте нужный товар, вам требуется индивидуальное решение для ваших задач или вы просто хотите узнать о текущих выгодных предложениях — просто позвоните нам по номеру +7 (495) 651-87-97.
Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.
1. Оформление заказа
После выбора товара нажмите кнопку В корзину — товар добавится в вашу корзину.
Далее, если вы закончили выбирать товар, нажмите кнопку ваша корзина.
На странице ваша корзина будут перечислены все выбранные вами товары.
В поле Количество вы можете изменить количество товара для покупки. После изменения количества товара необходимо нажать кнопку Пересчитать для пересчета итоговой суммы заказа.
В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.
Также можно ввести код скидки в соответствующее поле.
2. Оформление и подтверждение заказа
После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.
Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.
Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.
Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.
3. Оплата и цены
Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.
Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.
Возможные способы оплаты:
Для физических лиц
- оплата по счету
- оплата наличными при получении
Для юридических лиц
- покупка по фз-223
- покупка по фз-44
- оплата по счету
- оплата по договор-счету
- оплата по договору
- покупка в лизинг
Оплата при получении заказа
Оплата наличными или картой при получении заказа курьеру ФокусГео. Оплата при получении доступна только для Москвы и Московской области (до 20 км от МКАД). Все наши курьеры имеют кассовый аппарат и терминал для оплаты картой.
Оплата по счету
Для выставления счета на оплату направьте запрос с реквизитами Вашей организации на почту sale@fgeo.ru или оформите заказ через интернет-магазин. При оформлении "быстрого заказа" и покупке через "корзину" выберите «Я представитель юридического лица». Выбрав оформление заказа через "корзину" вы сможете выбрать различные способы доставки по России, указать свой пожелания и прикрепить к заказу файл с реквизитами.
Счет на оплату направляется на электронную почту. Срок действия счета – 2 дня. Оплата осуществляется на условиях 100 % предоплаты. Все цены на товары указаны с учетом НДС 20%. Цены на программное обеспечение указаны Без НДС. Бухгалтерские документы предоставляемые при поставке: счет на оплату, УПД (универсальный передаточный документ).
Способы доставки
- Самовывоз из магазина ФокусГео
- Курьерская доставка ФокусГео
- Доставка наземным транспортом до склада транспортной компании
По Москве
1. Самовывоз из магазина ФокусГео - бесплатно
Адрес: ул. Сельскохозяйственная, д. 5, этаж 2
пн-чт с 9:00 до 18:00
пт с 9:00 до 17:00
сб. - вс. - выходной
2. При заказе от 30 000 р. – бесплатно (доставка курьером)
3. При заказе до 30 000 р. – 500 р. (доставка курьером)
Доставка курьером осуществляется ежедневно, с 10:00 до 20:00, в субботу с 10:00 до 14:00, в воскресенье доставки нет.
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
По России
1. При заказе от 30 000 р. – бесплатно (наземным транспортом до склада транспортной компании)
2. При заказе до 30 000 р., стоимость доставки рассчитывается дополнительно, после оформления заказа.
Мы сотрудничаем с транспортными компаниями:
- Деловые линии
- ПЭК
- СДЭК
- КИТ
- ЖелДор экспедиция
- DHL
- Major Express
- КурьерСервисЭкспресс
Правила
При доставке вам будут переданы все документы на покупку: товарный и кассовый чеки, а также гарантийный талон. При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации. Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки выделяется в документах на покупку отдельно.
Внимание!Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру. При доставке проверяйте комплектность, работоспособность, соответствие доставленного товара описанию на нашем сайте, также проверьте на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются.
Служба доставки: +7 (495) 651-87-97, +7 (499) 394-56-76 (многоканальный).
Электронная почта: sale@fgeo.ru

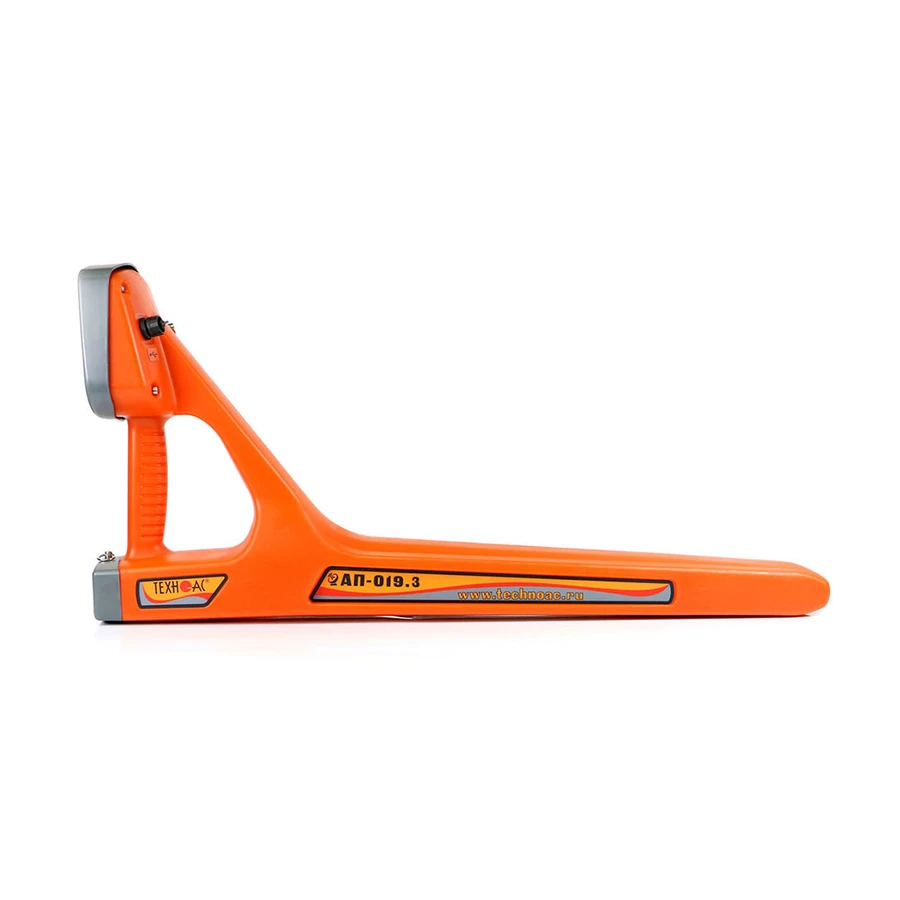

Приемник АП-019.3
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
|
Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы |
0....9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала |
0,01....9,99 А Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация |
Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания |
4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция). |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |

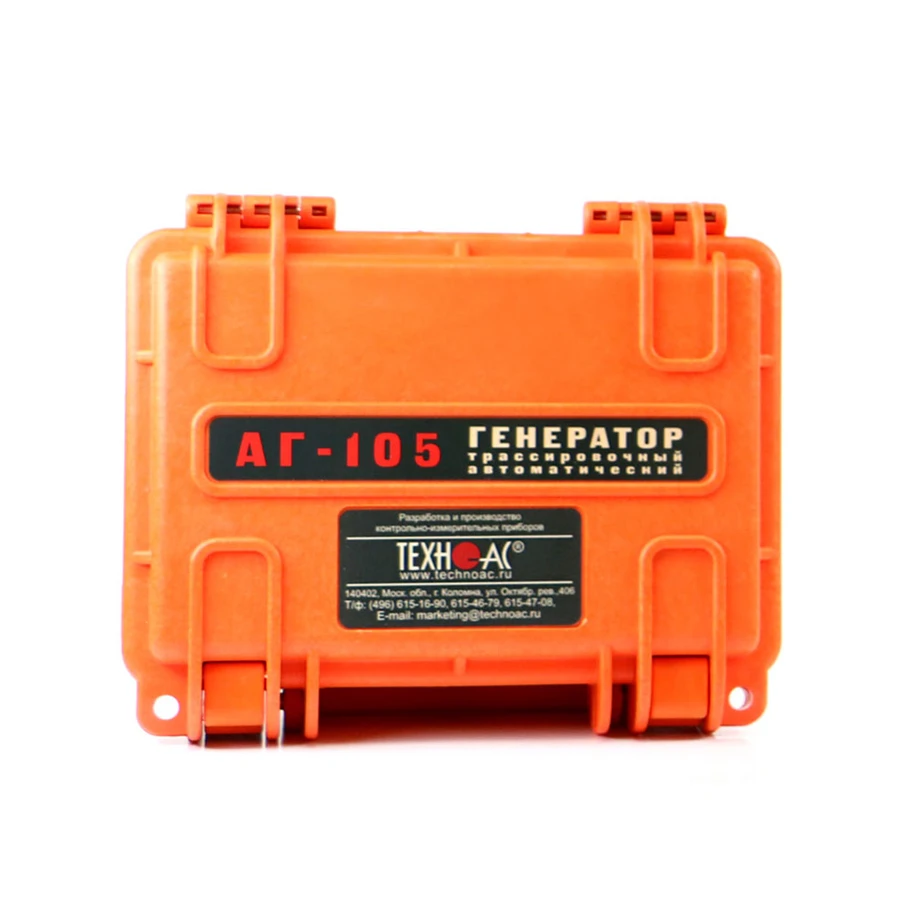

Генератор АГ-105
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH» |
| Режим работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) |
- прерывистый «ПР» (кратковременные посылки сигнала); - длительность посылки 0,12 сек.; - частота следования посылок 1 Гц |
|
- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15 В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» |
| 3 - при частоте 32768 Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» |
| 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» |
| 40 - в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 - при частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7...15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» |
| Внешние источники питания (не входят в комплект поставки) |
- аккумулятор «12 В» (например, автомобильный); - выходное напряжение 11...14 В при токе не менее 4 А |
|
- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); - выходное напряжение 15 В, мощность 60 Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой |
автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33» |
| ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней передающей антенны «АН» | |
| бесконтактное подключение с применением индукционных передающих клещей | |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды) |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
